Piirilevyn rakenne

Piirilevyn rakenne sisältää pääasiassa erilaisia levykerrosrakenteita, kuten yksikerroksisia levyjä, kaksikerroksisia levyjä ja monikerroksisia levyjä . Seuraava on yksityiskohtainen rakenteellinen analyysi:

1. yksikerroksinen kortti
Rakenteellinen koostumus: Vain toisella puolella on kuparikalvo, eikä toisella puolella .}}}}}}}}}}}}}}} -komponentteja, ja kuparikalvon sivua käytetään pääasiassa johdotukseen ja juottamiseen . . .
Sovellusskenaariot: Soveltuu yksinkertaisiin piireihin, kuten elektronisiin kelloihin, leluihin jne. . sen tuotantoprosessi on yksinkertainen ja kustannukset ovat alhaiset, mutta sen toiminnot ovat suhteellisen yksittäisiä .

2. kaksikerroksinen kortti
Substraattimateriaali: Yleisesti käytetty fr -4, joka on lasikuitu- ja epoksihartsin seos . Sillä on hyvä mekaaninen lujuus, eristys ja lämmönkestävyys ja se voi tarjota vakaan tuen piirilevylle .
Johtava kerros: toisin sanoen kuparikalvo, joka on jaettu substraatin ylä- ja ala -puolille . Erilaisia piirikuvioita muodostetaan nykyisen siirron syövyttämisprosessin kautta . Kuparikalvon paksuus voidaan valita vaatimusten mukaisesti ., esimerkiksi 1 OUNCE (OZ) -kupari -folio, joka sopii ja 1 OUNCE (OZ). Kuparifolio sopii tavallisille piireille .
Eristävä materiaali: PP (prepreg) käytetään eristysmateriaalina kaksikerroksisen kortin keskellä . Se on sekoitus puoliksi kovetettua hartsia ja lasikuitua, jotka voivat tiukasti sitoutua kahteen kerrokseen yhteen ja varmistaa, että kahden kerroksen välillä . ei ole oikosulkua ..
Pintasuojausmateriaali: Sisältää juotosmaski ja silkkiennäytön kerros . Juotosmaski on yleensä vihreää, punainen tai musta muste, jota käytetään kuparikalvon suojaamiseen hapettumiselta ja ruosteelta ja estämään juotetta virtaamasta ei -toivottuihin paikkoihin juotosten aikana, ja vain tyynyt paljastavat kuparin; Silkkinäytön kerros on yleensä valkoinen muste, jota käytetään tekstiin tai symbolien, kuten komponenttien sijaintien ja mallejen tulostamiseen, helpottaen kokoonpanoa ja ylläpitoa .
Sovellusskenaariot: Tuotantoprosessi on suhteellisen yksinkertaisempi kuin monikerroksisten levyjen ., se sopii keskikokoisille piireihin, kuten äänilaitteisiin, televisioihin jne. . -komponentit voidaan järjestää lautan molemmille puolille, ja johdotustila on suhteellisen runsas

3. monikerroksinen kortti
Signaalikerros: Käytetään komponenttien ja johdotuksen sijoittamiseen, se on pääkerros, joka yhdistää eri komponentit, mukaan lukien yläkerros (yläkerros), alakerros (alakerros) ja useita välituotteiden johdotuskerroksia . sen johdotussuunnitelma vaikuttaa suoraan koko PCB .}}}}}}}}
Voimakerros ja maakerros: Yleensä keskikerroksessa, jota käytetään koko piirilevyn {. vakaan virtalähteen ja maadoituksen aikaansaamiseen, keskikerros 1 voi toimia "virtalähteen omistautuneena kanavan", kuten +5 V-rivi koko levylle tai kuparilevylle "(maadoitus) ja keskitetyksi. tai toimi johdotuskerroksena toiselle signaalilinjojen ryhmälle .
Eristävä kerros: FR -4 tai muita eristysmateriaaleja käytetään erottamaan erilaiset johtavat kerrokset, estämään oikosulku ja varmistamaan signaalien riippumattomuus ja stabiilisuus .

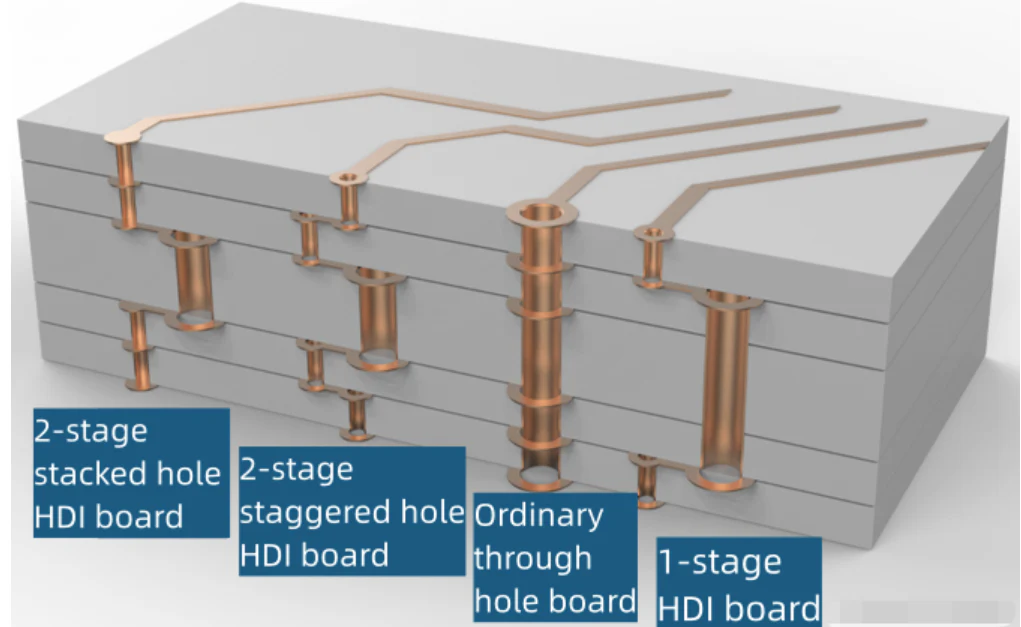

Vias: Sisältää reikien, sokean reikien ja haudattujen reikien kautta . koko levyn läpi kulkevien reikien läpi ja niitä käytetään eri kerrosten piirien yhdistämiseen ja perinteisten komponenttien kiinnittämiseen; Sokeita reikiä käytetään ylimmän kerroksen ja sisäkerroksen kytkemiseen, yleensä korkeataajuisen signaalin lähettämiseen, mikä voi vähentää reitin pituutta ja tehdä signaalin lähettämistä nopeammin; Haudattuja reikiä on vastuussa sisäkerrosten . välisistä sähköyhteyksistä korkean tiheyden levyissä, sokeiden reikien ja haudattujen reikien yhdistelmä voi mahtua enemmän linjoja välttäen, kun levy on liian paksu .
Pintakäsittelykerros: Samankaltainen kuin kaksikerroksinen lauta, siinä on juotosmaski ja silkki-näytönkorotus, jolla on suojan ja tunnistamisen roolit . Lisäksi jotkut huippuluokan monikerroksiset lautakunnat käyvät läpi myös pinnan kultapinnoitteet ja muut hoidot johtavuuden ja korroosionkestävyyden parantamiseksi .}}}}}}}}}}}}
Sovellusskenaariot: Soveltuvat korkean tiheyden, nopeaan ja korkean taajuuden kompleksipiiriin, kuten tietokoneen emolevyihin, matkapuhelimen emolevyihin jne. . Kerrosten lukumäärää voidaan lisätä piirien suorituskykyvaatimuksien täyttämiseksi ..
