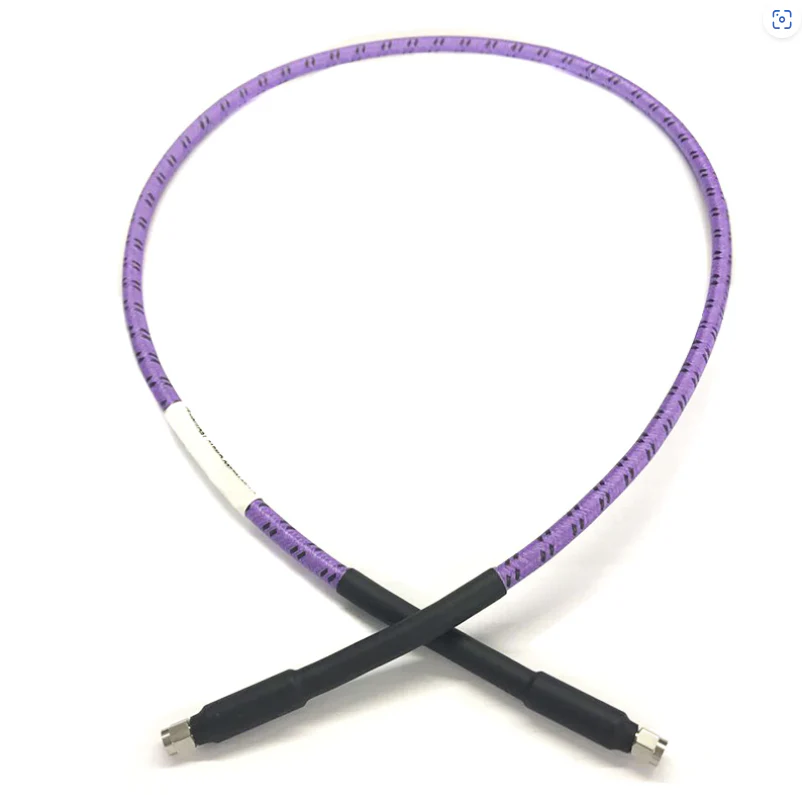

Kuinka valita RF -kaapelikokoonpano



Oikean RF-kaapelikokoonpanon valitseminen on ratkaisevan tärkeää luotettavan signaalinsiirron varmistamiseksi, kuten televiestintä, tutka, testi ja mittaus, ilmailu- ja teollisuusjärjestelmät . Valintaprosessi vaatii tasapainottamisen sähköisen suorituskyvyn, mekaanisten ominaisuuksien, ympäristövastuksen ja erityisten sovellusvaatimusten .. Tässä on askel-askel-opas HAPE: lle.



1. selventävät sovellusvaatimuksia ja skenaarioita

Testi ja mittaus: Usein taivutus, toistuvat yhteydet ja korkean tarkkuuden vaatimukset (e . g ., laboratoriolaitteet, oskilloskoopit) .

Kiinteä asennus: Pitkäaikainen vakaus ja alhaiset ylläpitotarpeet .

Ankarat ympäristöt: Altistuminen äärimmäisille lämpötiloille, kosteudelle, värähtelylle tai kemikaaleille (e . g ., ulkotornit, ilmailutila, teollisuuskone) .

Korkean liikkuvuusjärjestelmät: Joustavuus ja kestävyys liikkuvissa tiloissa (e . g ., droonit, robotit, kannettavat laitteet) .



2. Arvioi tärkeimmät sähköiset suorituskykyparametrit

A . taajuusalue

RF -kaapeleilla on maksimaalinen käyttötaajuus, jonka yli signaalin menetys (vaimennus) kasvaa voimakkaasti . Varmista, että kaapelin nimellistaajuus kattaa järjestelmän käyttöalueen:

Matala taajuus (vähemmän tai yhtä suuri kuin 6 GHz): RG 58, RG316 (yleinen kulutuselektroniikassa) .

Keskitasotaajuus (6–26 GHz): .086, .141 puoliviivainen ja puoli-ryppyinen kaapelit .

Korkea taajuus (26–40 GHz): Erittäin pienet häviöamplitudi ja vaiheittaiset koaksiaalikaapelit (e . g ., satelliittiviestinnän, tutka) .}}}}}}}}}}}

Erittäin korkea taajuus (40–110 GHz): erittäin pienet häviöamplitudi ja vaiheittaiset koaksiaaliset kaapelit (millimetri-aaltojärjestelmät) .

b . vaimennus (signaalin menetys)

Vaimeneminen (db/ft) mittaa signaalin menetystä etäisyyden yli ja kasvaa taajuudella . pitkän matkansiirtoa varten, priorisoi matalavaimennuskaapelit .

c . impedanssin sovitus

Impedanssin epäsuhta aiheuttaa signaalin heijastusta, tehokkuuden vähentämistä ja häiriöiden luomista . vastaa kaapelin impedanssia järjestelmään:

Useimmat RF -järjestelmät (e . g ., armeijan, televiestintä, testilaitteet): 50Ω .

Video- / kaapeli -TV -järjestelmät: 75Ω .

Vältä impedanssien sekoittamista (e . g ., 50Ω kaapeli 75Ω liittimillä) .

d . virrankäsittelykapasiteetti

Kaapelin on kestävä järjestelmän tehoa (keskimääräinen ja huipputeho) ylikuumenemisen tai hajoamisen . avaintekijöiden välttämiseksi:

Keskimääräinen teho: jatkuva teho (e . g ., 100W tukiasemilla) .

Peak Power: Lyhyt pulssiteho (E . g ., kilowattitaso tutkalla) .

Derati korkean lämpötilan ympäristöissä (E . g ., 20%: n pelkistys 60 asteessa) .

E . vaiheen vakaus

Vaiheen herkissä järjestelmissä, kuten erilaisissa signaaleissa, minimoivat lämpötilan muutosten aiheuttamat faasin ajautumisen tai taivutus . valitse kaapelit, joilla on vakaa amplitudi- ja vaiheominaisuudet .



3. arvioi mekaanisia ominaisuuksia

A . joustavuus

Korkea joustavuus: Käytä joustavia kaapeleita skenaarioihin, jotka vaativat usein taivutusta (e . g ., testijohtoja) .

Matala joustavuus: Käytä vakautta tarvitsevia kiinteitä asennuksia puoliksi jäykän (kiinteän kuparin ulkojohdin) tai puolikäytettävät kaapelit .

b . kestävyys

Taivutussäde: Varmista, että kaapeli kestää vähimmäismäärän taivutussädettä ilman suorituskyvyn heikkenemistä .

Kulutusvastus: Käytä kaapeleita, joissa on vankkoja vaippoja (e . g ., ruostumattomasta teräksestä valmistettu nylon -punottu vaipa) ankarissa teollisuusympäristöissä .



4. Harkitse ympäristövastuksen

Kaapelin on toimittava kunnolla käyttöolosuhteissa:

Lämpötila-alue: Teollisuusluokka (-40 aste 125 asteeseen), ilmailualan luokka ({-55 aste 165 asteeseen) tai äärimmäisympäristöihin {. korkean temperatuurin superjohdon (e . g ., ptfe-eristyksen Can Stand Stand -65 aste ) .

Kosteudenkestävyys / IP-luokitus: Ulkoilukäyttö vaatii vedenpitävät kaapelit / liittimet (E . g ., IP67 / IP68 N-tyyppiset liittimet O-renkaisilla) .

Kemiallinen vastus / UV-vastus: Öljylle, polttoaineelle tai auringonvalolle altistetuille skenaarioille (e . g ., etyleenitetrafluorietyleenikopolymeerivaippat kemiallisen resistenssin vuoksi; UV-stabiloitu PVC ulkokäyttöön) .}}}

Tärinän / iskunkestävyys: Sotilaalliset / ilmailu- ja avaruussovellukset vaativat kaapeleita, joissa on vankka suojaus ja venymähelpotus (E . g ., MILL-DTL -17 standardit) .}}}}}}}}}}}



5. Valitse yhteensopivat liittimet

Liittimien on vastattava kaapelin ja laitteen käyttöliittymää, ja alhainen lisäyshäviö ja luotettava yhteys:

Yleiset tyypit: SMA (enintään 18 GHz), N-tyyppi (enintään 18 GHz, korkeateho), TNC (värähtelykestävä), BNC (matala taajuus, nopea yhteys), 2 . 92 mm (jopa 40 GHz), 1,85 mm (jopa 67 GHz).

Ominaisuudet: Valitse puristus-, juote- tai pakkausliittimet asennustarpeiden . perusteella ankarissa ympäristöissä valitse ruostumattomasta teräksestä valmistettuja liittimiä messinkien yli .

Sukupuoli ja napaisuus: Varmista, että uros / naaraspäät vastaavat laitteita (e . g ., SMA-uros N-tyyppiseen naaraan) .



6. tasapainokustannukset ja luotettavuus

Korkean suorituskyvyn kaapelit (E . g ., hopeapinnoitettuja johtimia, vaahdotettu PTFE / matalatiheys PTFE) ovat kalliimpia, mutta niillä on pienempi menetys ja pidempi elinikä (sopiva kriittisiin järjestelmille) .}}}}}}

Taloudelliset vaihtoehdot (E . g ., hopea-kuma-verhottu teräs, tinatut kuparipuno, pvc-vaippat) ovat sopivia matalataajuisiin, ei-kriittisiin käyttöön (e . g ., kuluttajaelektroniikka) .}}}}}}}}}}.,

Turvallisuuskriittisissä sovelluksissa (e . g ., lääketieteelliset laitteet, ilmailu), priorisoi luotettavuus kustannusten suhteen .



Yhteenveto keskeisistä vaiheista

Selvitä sovellusskenaario (kiinteä / mobiili, sisä- / ulko-, taajuusalue) .

Vastaa sähkömäärityksiä (impedanssi, voima, vaimennus) .

Valitse sopivat mekaaniset ominaisuudet (joustavuus, koko, kestävyys) .

Varmista ympäristövastus (lämpötila, kosteus, kemikaalit) .

Valitse yhteensopivat liittimet .

Tasapainon suorituskyky, kustannukset ja luotettavuus .



Näitä vaiheita noudattamalla RF -kaapelikokoonpanon, joka optimoi signaalin eheyden ja pitkäikäisyyden erityistarpeidesi .
