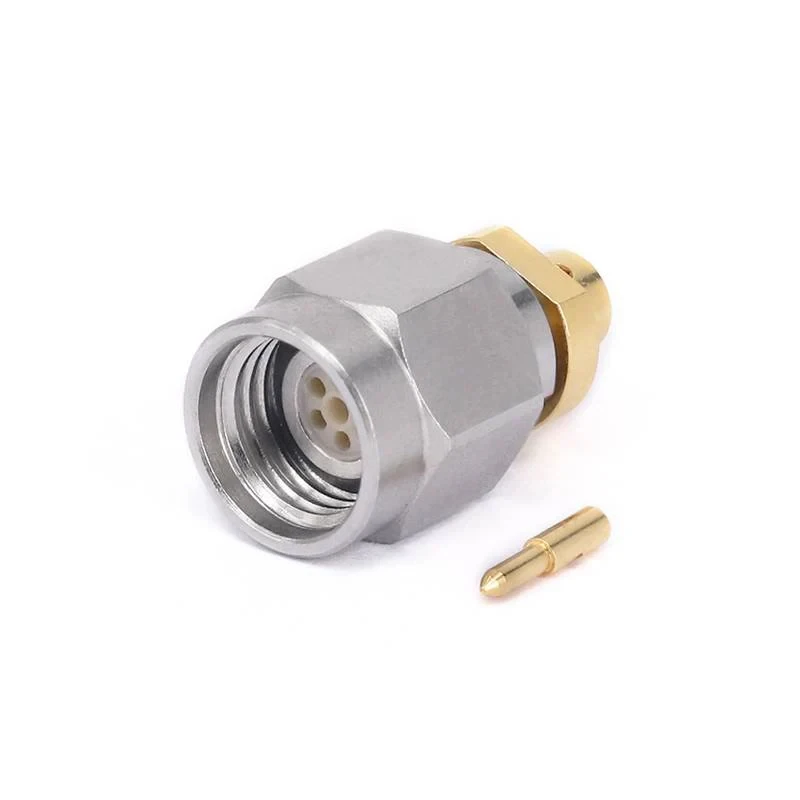

Coax -liittimet
Koaksiaaliliitin on korkean suorituskyvyn ratkaisu, joka on suunniteltu erilaisiin koaksiaalikaapelisovelluksiin. Tarkkuudella suunniteltu se varmistaa luotettavan ja vakaan signaalinsiirron, mikä tekee siitä ihanteellisen valinnan sekä kaupalliseen että teollisuuskäyttöön. Kuten meidän SMA -koaksiaaliliitin .086 '' &.
Kuvaus
Tuotteen esittely
Koaksiaaliliitin on korkean suorituskyvyn ratkaisu, joka on suunniteltu erilaisiin koaksiaalikaapelisovelluksiin. Tarkkuudella suunniteltu se varmistaa luotettavan ja vakaan signaalinsiirron, mikä tekee siitä ihanteellisen valinnan sekä kaupalliseen että teollisuuskäyttöön. Kuten meidän SMA -koaksiaaliliitin .086 '' &. Tässä liittimessä on messinkirunko ja ruostumattomasta teräksestä valmistettu runko, se varmistaa erinomaisen mikroaaltouunin suorituskyvyn, jonka alhainen lisäyshäviö ja VSWR on 1,25. Tämä liitin on valmistettu tarkasti RF -teollisuudelle, kuten armeijan ja avaruuden, RF -viestintä, testi ja mittaus sekä teollisuussovellukset.
Tuote runko

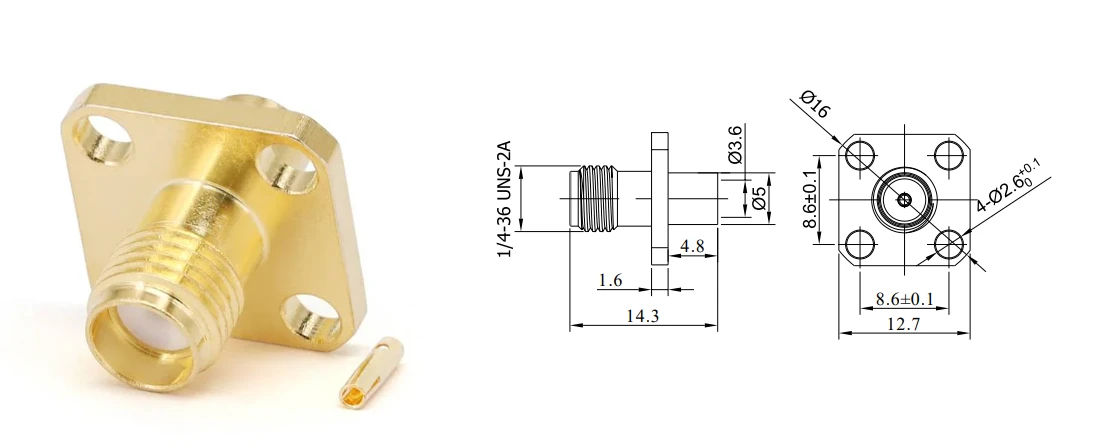

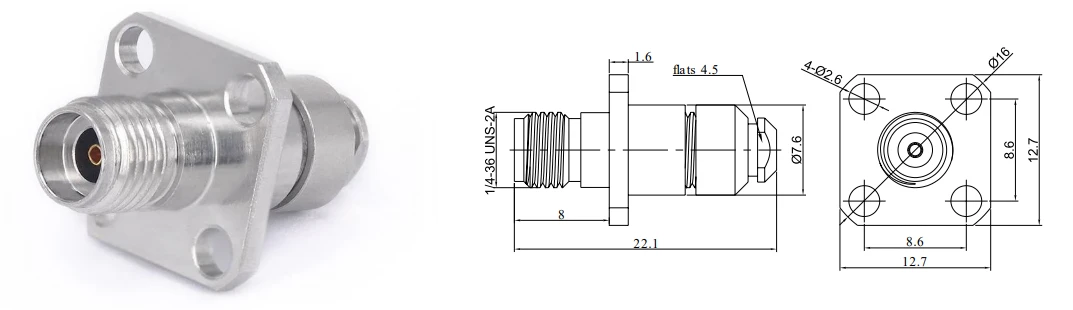

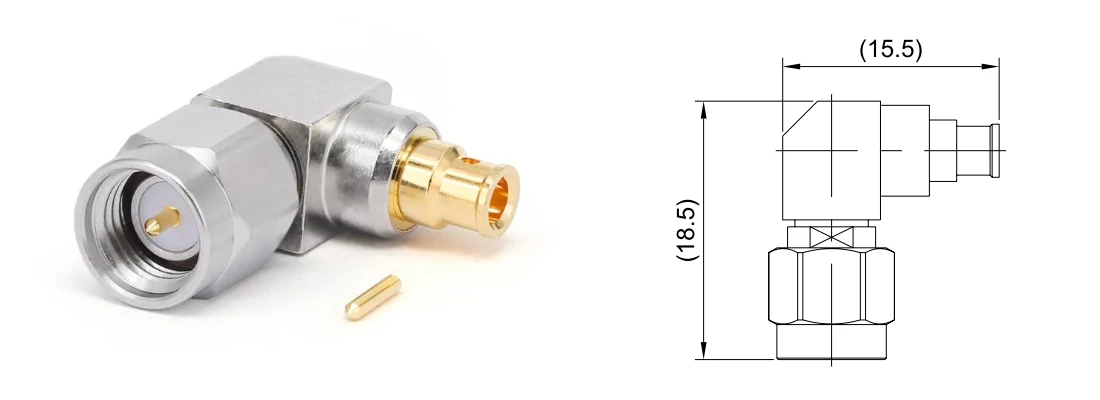

Koaksiaaliliittimissä on neljä tyyppiä rungon muotoja, kuten suora, 4 -reikäinen laippa, suorakulma, laipion kiinnitys. Voimme valita sovittimia, joilla on erilaiset rakenteet eri sovellusskenaarioiden mukaisesti.
Tuotesovellus
Tämä SMA, 2,92 mm, 2,4 mm, 1,85 mm, GPO (SMP), PPO (Mini-SMP) koaksiaaliliitin on yhteensopivuus monien yleisesti käytettyjen kaapelien teknisten tietojen kanssa: .086 '' &. 141 '' &. 047 '' -sarjan kaapelit ja. Lisäksi se on täysin yhteensopiva 3506, 3507 -sarjan matalan menetysvaiheen kanssa - vakaa kaapelit. 3506 -sarjan kaapelit voivat ylläpitää erinomaista suorituskykyä taajuuskaistalla DC: stä 40 GHz: iin ja jopa 67 GHz: iin saakka. Työskentelet sitten hankkeita, joihin liittyy televiestintä-, ilmailu- tai testi- ja mittauslaitteita, tämä liitin tarjoaa saumattoman integroinnin olemassa olevaan kaapeli -infrastruktuuriin.
Hankintakysymys
Tuotekohtaiset tiedot
|
Kokoonpano |
|
|
Liitintyyppi |
SMA/2,92 mm/2,4 mm/1,85 mm/gpo/gppo |
|
Liittimen impedanssi |
50 ohmia |
|
Liiton napaisuus |
Standardi |
|
Liittimen kiinnitysmenetelmä |
Ei yhtään |
|
Liittimen runko |
Suora/suorakulma/laipio -kiinnitys/4 -reikäinen laippa |
|
Materiaalitiedot |
|
|
Keskikoko |
Kuutio kultainen |
|
Ulompi kosketus |
Kuutio ja ruostumaton teräs |
|
Elimistö |
Kuutio ja ruostumaton teräs |
|
Dielektrinen |
PEI/PTFE |
|
Ympäristötiedot |
|
|
Lämpötila -alue |
-55 aste +165 aste |
|
2011/65/EU (ROHS) |
Vaatimusten mukainen |

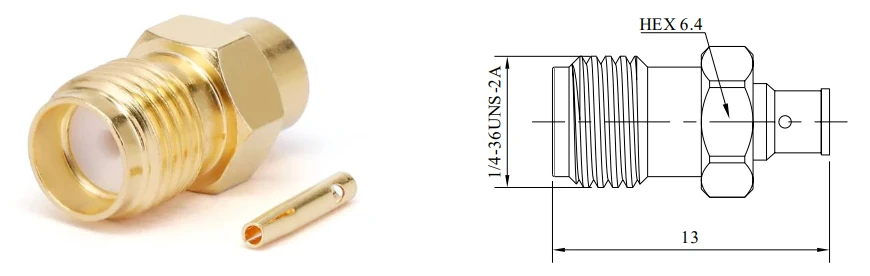

Tuotetyyppi
| SMA Coax -liittimet | |||
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|

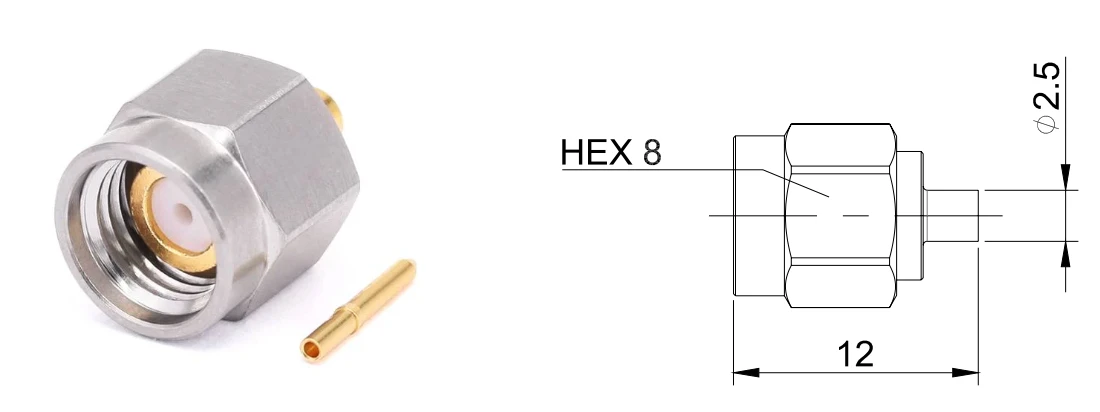

Fr 2- SMA-JB3S |
DC -18 GHz |
.141 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|

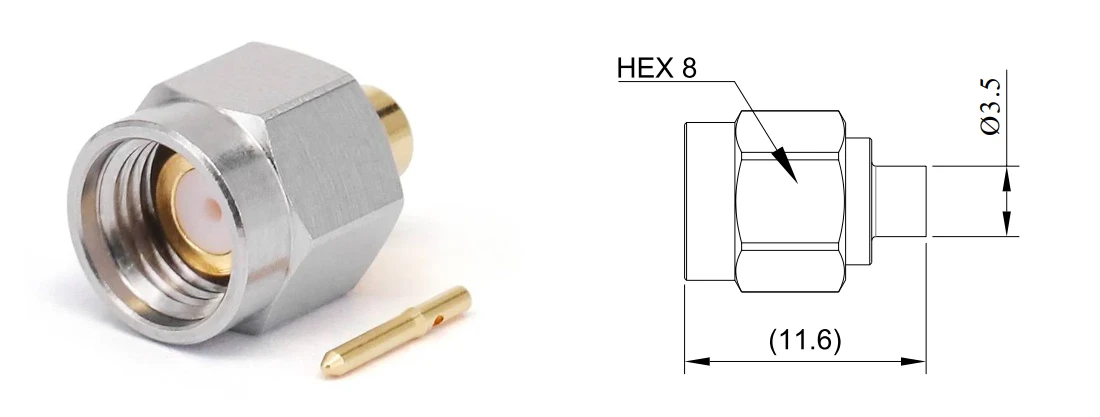

Fr 2- SMA-JB2S |
DC -26. 5GHz |
.086 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- Sma-jb1s |
DC -16. 5GHz |
.047 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- sma-jwb 3-2 |
DC -18 GHz |
.141 '' -sarja |
|
|
|
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- sma-jwb1s |
DC -26. 5GHz |
.047 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- Sma-Kyb3 |
DC -18 GHz |
.141 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- Sma-Kyb1s |
DC -26. 5GHz |
.047 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|

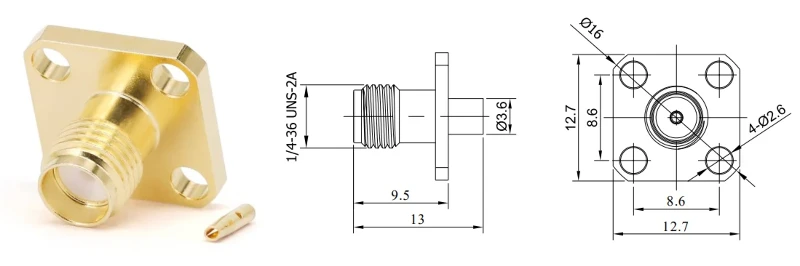

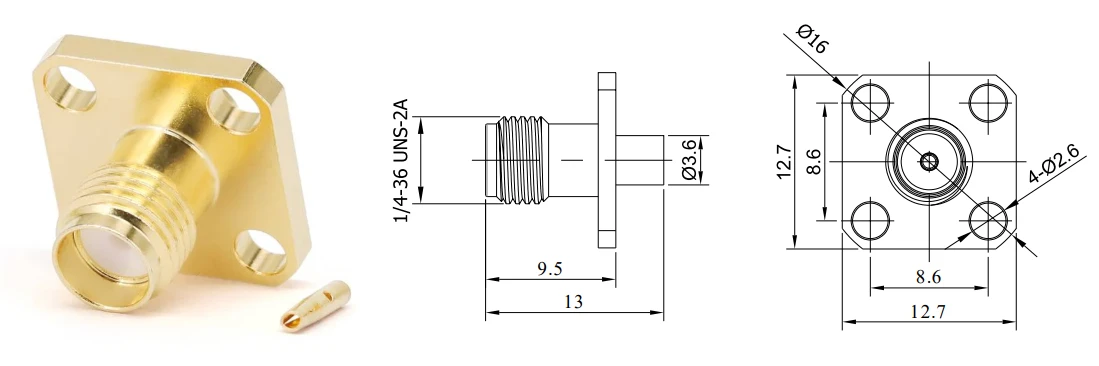

Fr 2- SMA-kfb3 |
DC -18 GHz |
.141 '' -sarja |
|
| SMA Coax -liittimet | |||
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- SMA-KFB2 |
DC -18 GHz |
.086 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|

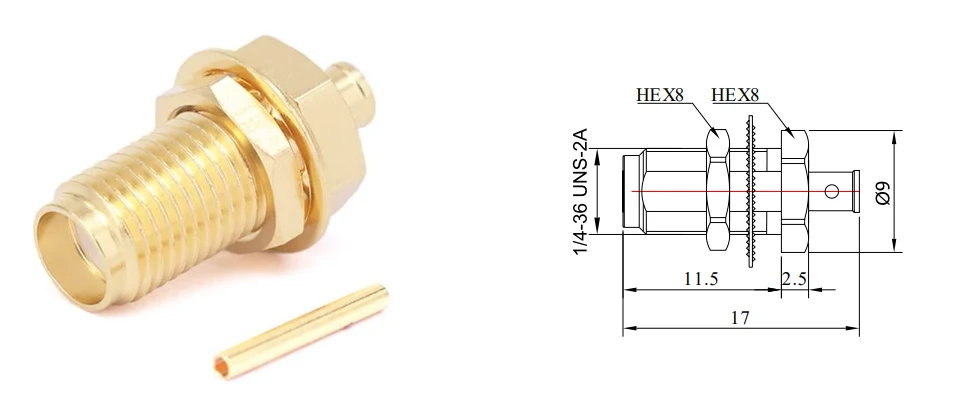

Fr 2- SMA-KB3 |
DC -18 GHz |
.141 '' -sarja |
|
|
|
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- SMA-KB2 |
DC -18 GHz |
.086 '' -sarja |
|

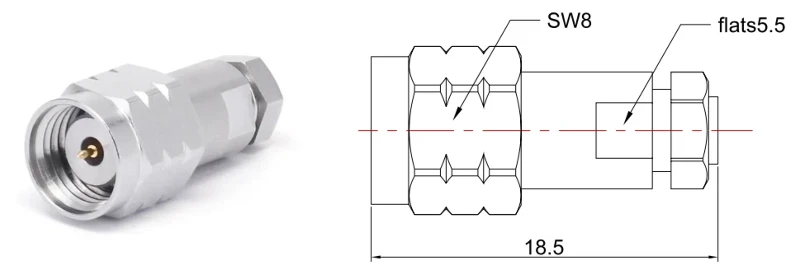

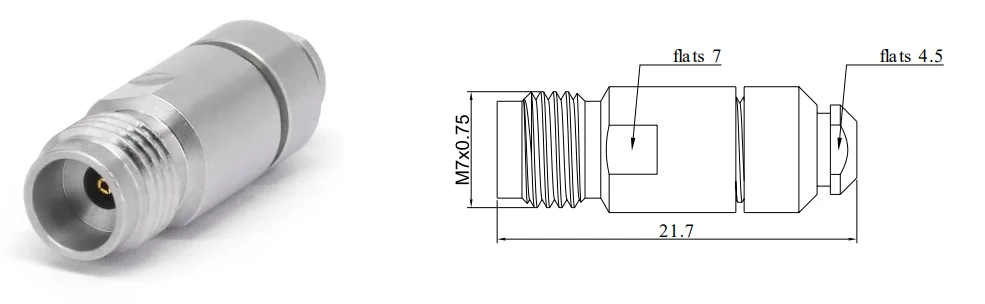

| 2,92 mm: n koaksiaaliliittimet | |||
|
|
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2-2. 92- jb 2-1 |
DC -40 GHz |
.086 '' -sarja |
|
|
|
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2-2. 92- kb2 |
DC -40 GHz |
.086 '' -sarja |
|
|
|
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2-2. 92- kfb2 |
DC -40 GHz |
.086 '' -sarja |
|

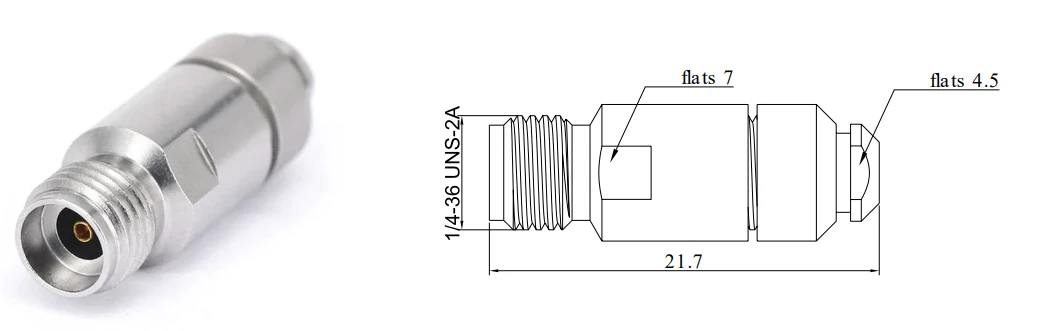

| 2,4 mm: n koaksiaaliliittimet | |||
|
|
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2-2. 4- jb 2-1 |
DC -50 GHz |
.086 '' -sarja |
|
|
|
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2-2. 4- kb2 |
DC -50 GHz |
.086 '' -sarja |
|
|
|
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2-2. 4- kfb2 |
DC -50 GHz |
.086 '' -sarja |
|

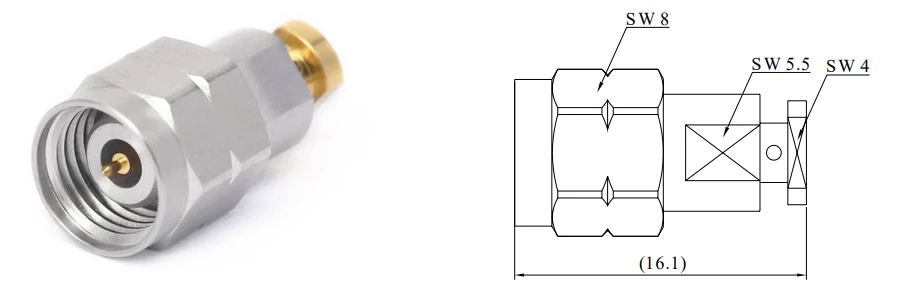

| 1,85 mm: n koaksiaaliliittimet | |||
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|

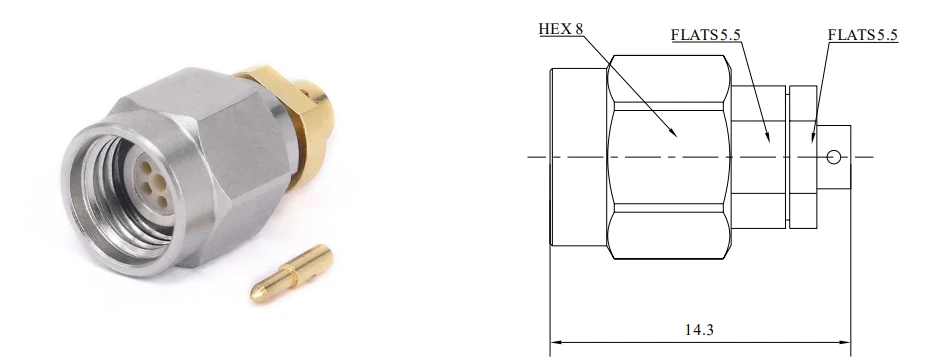

Fr 2-1. 85- jb2s |
DC -67 GHz |
.086 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2-1. 85- kb2 |
DC -67 GHz |
.086 '' -sarja |
|

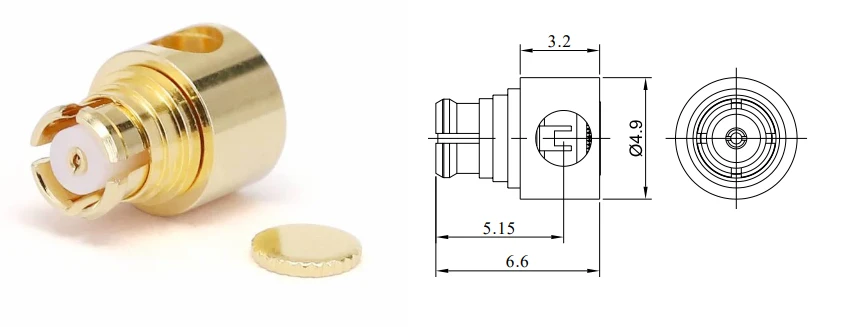

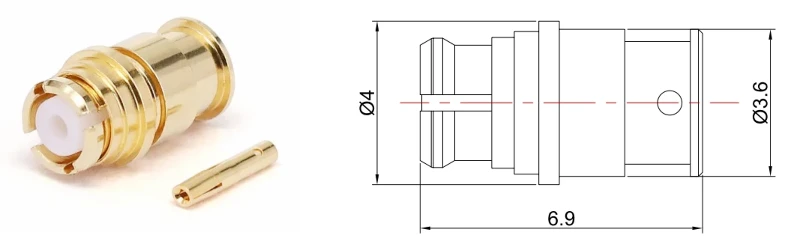

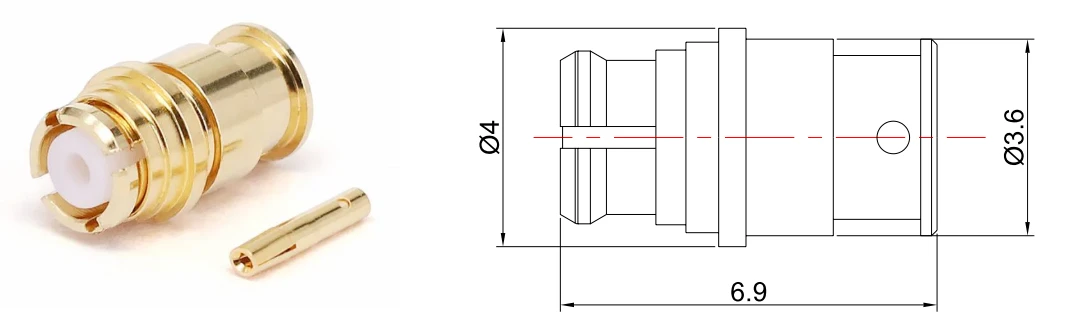

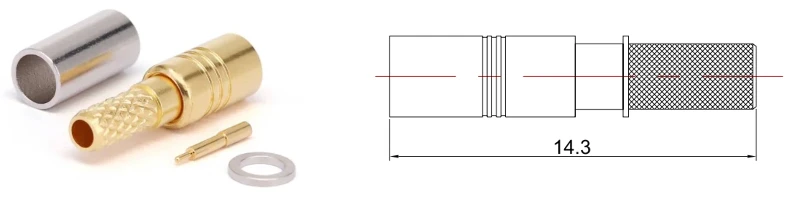

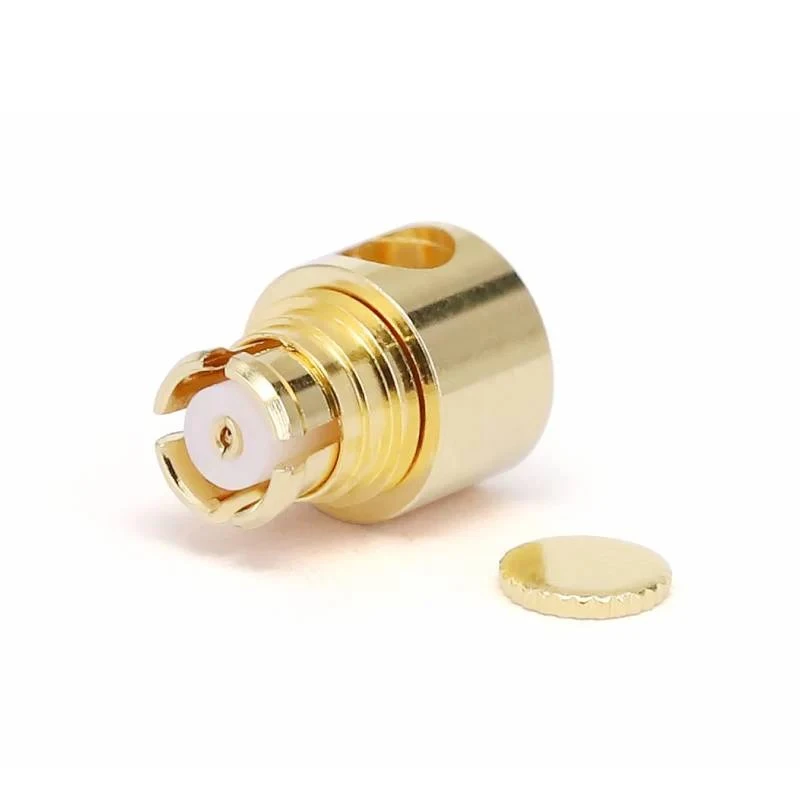

| GPO (SMP) koaksiaaliliittimet | |||
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- gpo-kwb2 |
DC -26. 5GHz |
.086 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- gpo-kb2 |
DC -40 GHz |
.086 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|

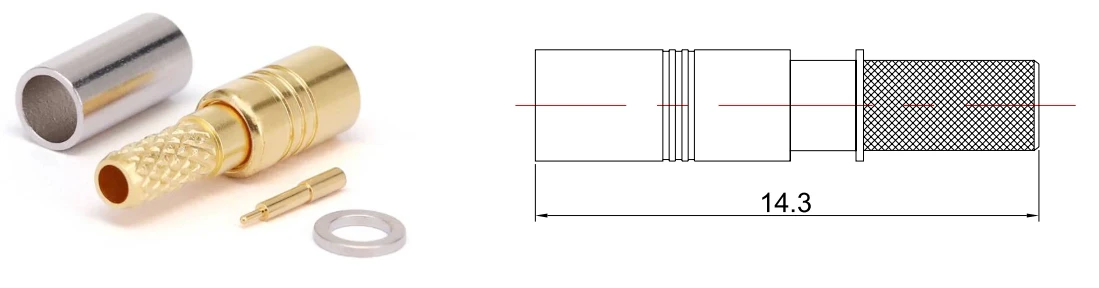

Fr 2- gpo-K3 |
DC -3 GHz |
RG316, RG316D |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- gpo-j3 |
DC -3 GHz |
RG316, RG316D |
|

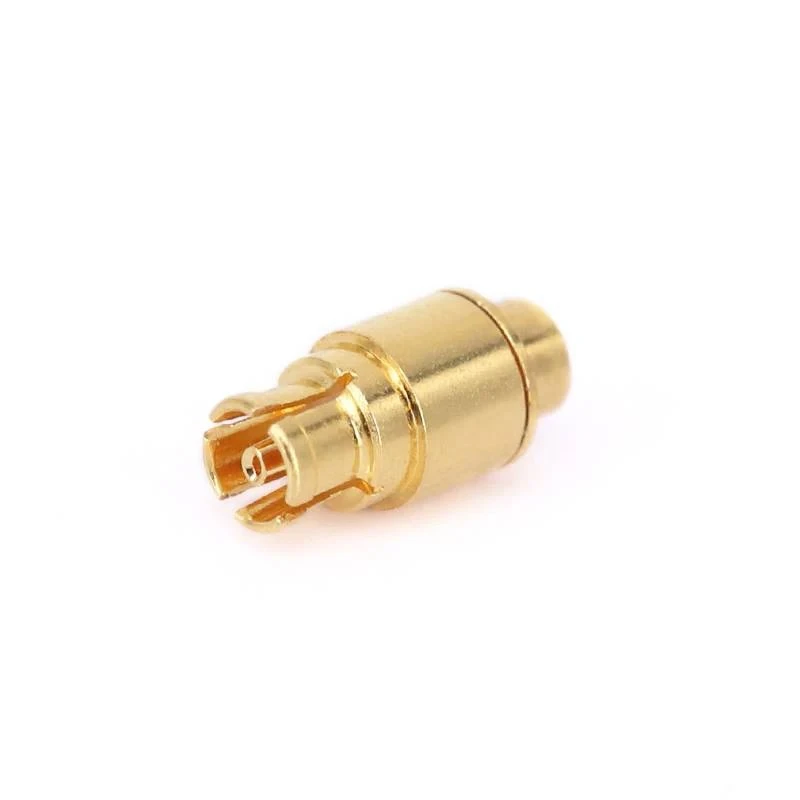

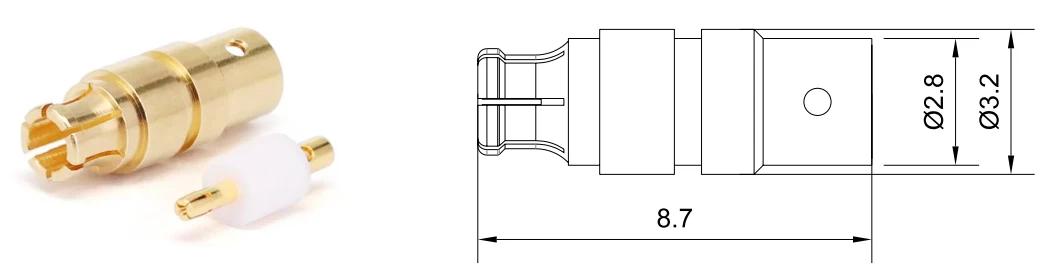

| GPPO (mini-Smp) koaksiaaliliittimet | |||
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|

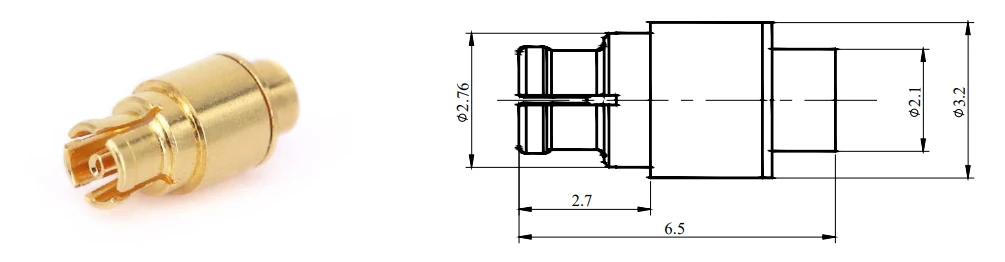

Fr 1- GPPO-KB1 |
DC -65 GHz |
.047 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- gppo-kb 2-3 |
DC -65 GHz |
.086 '' -sarja |
|
 |
|||
|
Ske |
Taajuus |
Sovittaa |
Kaistaleiden koko |
|
Fr 2- GPPO-KWB2 |
DC -50 GHz |
.086 '' -sarja |
|
