Mitä eroa Yagi-antennien ja log-jakson antennien välillä on?
Jätä viesti
Yagi-antennit (Yagi-uda-antennit) ja log-jakso-antennit ovat molemmat suuntaisia, loppukäyttöantenneja, mutta ne eroavat merkittävästi suunnittelussa, suorituskyvyssä ja sovelluksissa niiden selkeiden toimintaperiaatteiden . vuoksi on yksityiskohtainen vertailu keskeisten mittojen välillä:
1. rakennesuunnittelu
Yagi -antennit
Koostuu aelementti(syöttölinjaan kytketty aktiivinen jäähdytin), yksiheijastin(pidempi kuin ajettu elementti) ja useitajohtajat(lyhyempi kuin ohjattu elementti) .
Elementit on järjestetty suorassa viivassa, heijastin, joka on edessä olevien elementtien ja ohjaajien takana .
Tyypillisesti on pieni määrä elementtejä (e . g ., 1 heijastin + 1 ohjattu elementti + 3 - 10 ohjaajaa), mikä tekee rakenteesta kompakti .

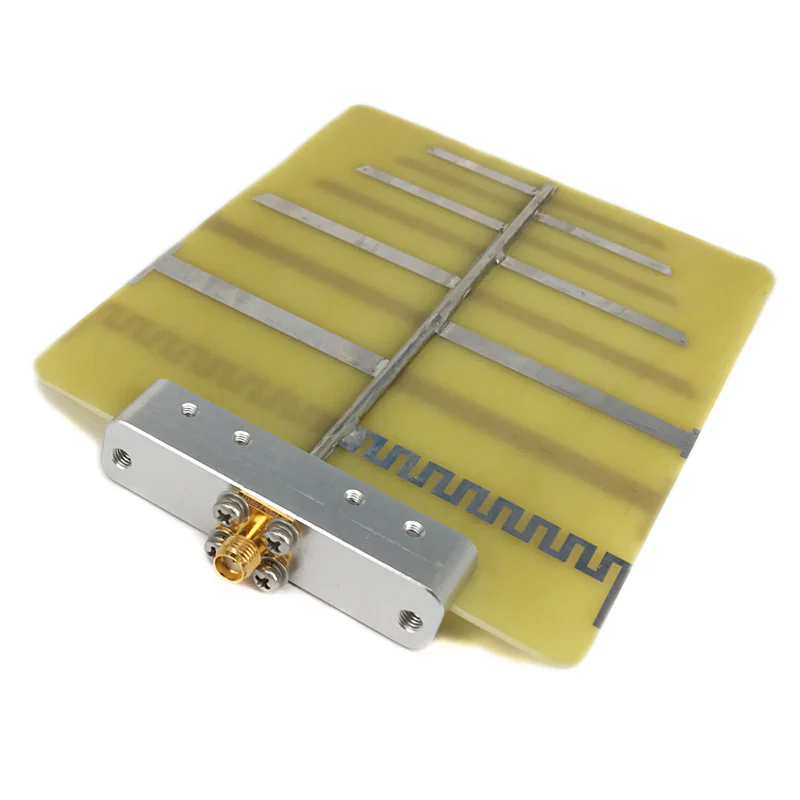

Log-jakso-antennit
Koostuu sarjastadipolimaiset elementit(振子) Asteittain kasvavilla pituuksilla, järjestetty keskuspuomia tai syöttölinjaa pitkin .
Elementtipituudet ja etäisyys seuraa alog-jakso: peräkkäisten elementtien pituuksien ja etäisyyksien suhde on vakio (e . g ., τ=ln ln +1=dn dn +1, missä τ}<1).
Vaatii enemmän elementtejä (usein 10 - 30+) laajan kaistanleveyden saavuttamiseksi, mikä johtaa pidempään, monimutkaisempaan rakenteeseen .
2. toimintaperiaate
Yagi -antennit
Resonanssisuunnittelu: Jokainen elementti (heijastin, ohjattu elementti, ohjaajat) on viritetty tiettyyn taajuuteen (resonanssi kohdeaallonpituudella) . heijastin ja ohjaajat ovat vuorovaikutuksessa ohjatun elementin kanssa tarkentaakseen säteilyä yhteen suuntaan (ohjaajia) .
Säteilyä parannetaan rakentavalla häiriöllä eteenpäin suuntautuvassa suunnassa (kohti ohjaajia) ja tuhoisat häiriöt käänteiseen suuntaan (heijastimen tukkeutuminen) .
Log-jakso-antennit
Ei-resonoiva muotoilu: Yksikään elementti ei ole viritetty tiettyyn taajuuteen . sen sijaan, missä tahansa taajuudessa, vain elementtien alajoukko (ne, joiden pituus on ~ λ/2 kyseiselle taajuudelle) edistää aktiivisesti säteilyä .
Log-jakson suhde τ varmistaa, että antennin suorituskyky toistuu määräajoin logaritmisella taajuusasteikolla, mikä mahdollistaa yhdenmukaisen toiminnan laajan kaistan yli .
3. kaistanleveys
Tämä onKriittisin ero:
Yagi -antennit: Kapea kaistanleveys (tyypillisesti 10–20% keskitaajuudesta) . Suorituskyky hajoaa nopeasti tämän alueen ulkopuolella, koska resonanssielementit on optimoitu vain tietylle aallonpituudelle .
Log-jakso-antennit: Ultra-laajuinen kaistanleveys (peittää usein useita oktaaveja, e . g ., 1:10 tai laajempi taajuussuhteet) . Ne ylläpitävät vakaata suorituskykyä koko kaistan välillä log-jakson vuoksi, joka mukautuu eri aallonpituuksiin .}}}}
4. vahvistus
Yagi -antennit: Korkea voitto kapeassa kaistanleveydessä (tyypillisesti 5–15 dbi) . vahvistus kasvaa ohjaajien lukumäärän kanssa (lisää ohjaajia=korkeampi voitto, mutta kapeampi kaistanleveys) .}}}}}}}}}}}}}}
Log-jakso-antennit: Kohtalainen, mutta vakaa voitto laajakaistan yli (tyypillisesti 3–10 dBi) . -vahvistus vaihtelee vähän taajuuden mukaan, mikä tekee niistä luotettavia monikaistaisiin sovelluksiin .
5. suuntaus
Molemmat ovatSuunta (loppupalo) antennit, säteilee suurimman osan energiasta yhteen ensisijaiseen suuntaan:
Yagi -antennit: Erittäin terävä ohjaus kapealla pääkeilalla (matalan säteen leveys) ja matalalla sivupohjalla, mikä tekee niistä erittäin keskittyneitä .
Log-jakso-antennit: Kohtalainen ohjaus, jolla on hiukan leveämpi pääkeima kuin Yagis, mutta tämä säteenleveys pysyy vakaana niiden laajalla taajuusalueella .
6. sovellukset
Kaistanleveyden keskeinen ero ajaa niiden käyttötapauksia:
Yagi -antennit: Ihanteellinenkapeakaistainen, kiinteätaajuiset sovelluksetmissä suuri voitto ja terävä suuntaus priorisoidaan, kuten:
TV/radiolähetysvastaanotto (E . g ., UHF/VHF TV -antennit) .
Piste-pisteviestintä (E . g ., mikroaaltolinkit maaseudulla) .
Amatööriradio (HF/VHF -kaistat) ja tutkajärjestelmät .
Log-jakso-antennit: Preferred forlaajakaistasovelluksetvaatii kattavuutta useilla taajuuksilla, kuten:
Viestintäjärjestelmät (armeijan, hätäpalvelut), jotka tarvitsevat toimia vaihtelevilla taajuuksilla .
EMC (sähkömagneettinen yhteensopivuus) testaus (häiriöiden havaitsemiseksi leveiden kaistojen välillä) .
Lyhytaalto mikroaaltovastaanottimiin/lähettimiin (e . g ., spektrianalysaattorit, radion tähtitiede) .
Yhteenvetotaulukko
| Ominainen | Yagi -antenni | Log-jakso-antenni |
|---|---|---|
| Rakenne | Ajattu elementti + 1 heijastin + muutama ohjaaja | Skaalatut dipolesarjat (log-jakso) |
| Kaistanleveys | Kapea (10–20% keskitaajuudesta) | Leveät (useita oktaaveja, e . g ., 1:10) |
| Saada | Korkea (5–15 dBi), mutta taajuudesta riippuvainen | Kohtalainen (3–10 dBI) ja vakaa kaistan yli |
| Ohjaus | Terävä (kapea päälohko, matalat sivulohkot) | Kohtalainen (leveämpi pääkeima, vakaa kaistan yli) |
| Toimintaperiaate | Resonanssi (viritetty tiettyyn aallonpituuteen) | Ei-resonantti (mukautuu vaihteleviin aallonpituuksiin) |
| Tyypilliset sovellukset | Kiinteätaajuinen TV, pisteestä pisteeseen linkit | Laajakaista viestintä, EMC -testaus |
Lyhyesti sanottuna, Yagis excel kapeakaistalla, korkean tuulen skenaarioissa, kun taas log-jaksolliset antennit ovat välttämättömiä laajakaistan joustavuudelle .
