Mitä eroja puoliksi jäykkäiden ja puolikäyttävien kaapeleiden välillä on?



Puoli-viivaisten ja puolikäyttävien kaapeleiden vertailu

Sekä puolijalkaisia että puolikäyttäviä kaapeleita käytetään laajasti korkean ja matalan taajuuden viestinnän skenaarioissa, mutta ne eroavat merkittävästi rakenteesta, joustavuudesta, suorituskyvystä ja sovellusskenaarioista . alla on yksityiskohtainen vertailu:



1. rakennesuunnittelu

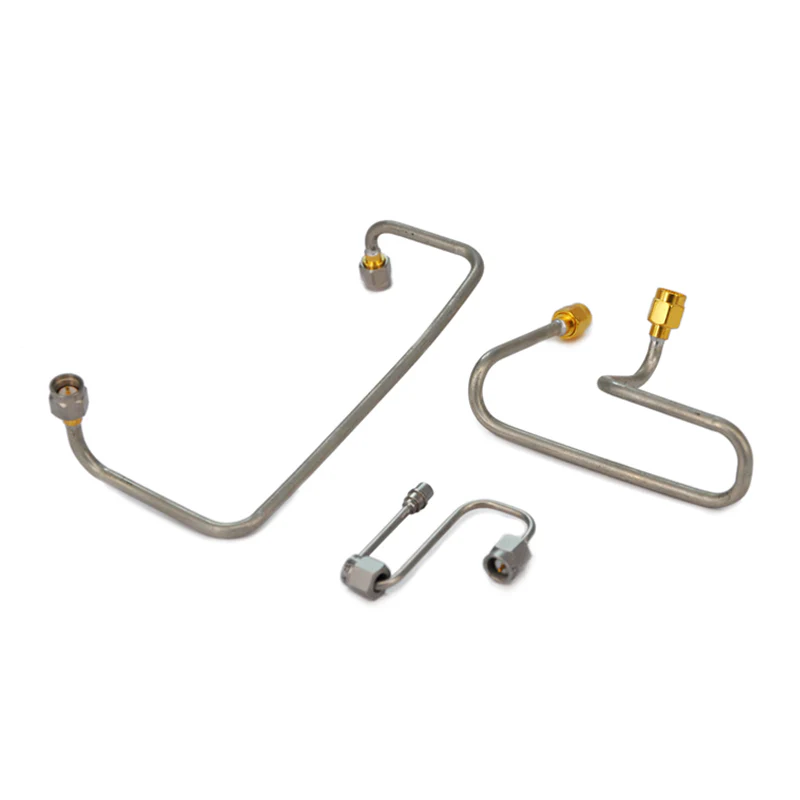

Puolijalkaiset kaapelit
Ulkojohdin on valmistettu kiinteästä, taivuttamattomasta materiaalista (yleensä kuparista), jolla on kiinteä halkaisija; Sisä kapellimestaista tukee keskitetysti dielektrinen materiaali (E . g ., ptfe) .
Kun se on muodostettu, se ylläpitää kiinteää muotoa eikä sitä voida helposti taivuttaa tai muuttaa uudelleen ilman erikoistuneita työkaluja .

Puoliviivaiset kaapelit
Ulkojohtimessa on punottu rakenne, jossa koko punottu kerros on tinattu, mikä tekee siitä muodonmuutoksen kuin puoliksi jäykäisten kaapelien kiinteä ulkoreunan johtimesta . Sisäjohdin tukee myös dielektrinen materiaali, mutta punottu rakenne sallii toistuvan taivutuksen ja muotoilun käsin tai yksinkertaisilla työkaluilla .}}}}}}}}



2. joustavuusvertailu

Puolijalkaiset kaapelit
Heillä on korkea jäykkyys, säilyttäen muodonsa muodostumisen jälkeen ja osoittavat voimakasta vastustuskykyä taivuttamiselle . taivuttamisen pakottaminen ilman ammatillisia työkaluja voi vahingoittaa ulompaa kapellimestaria, mikä johtaa suorituskyvyn heikkenemiseen .

Puoliviivaiset kaapelit
Ne tarjoavat kohtalaista joustavuutta, mikä mahdollistaa toistuvan taivutuksen, kelaamisen tai reitityksen esteiden ympärille ilman pysyviä vaurioita . Niiden joustavuus on jäykän ja täysin joustavien kaapeleiden välillä .



3. Sähköinen suorituskykyparametrit

Parametri	Puolijalkaiset kaapelit	Puoliviivaiset kaapelit
Impedanssin vakaus	Erinomainen - kiinteä geometria varmistaa johdonmukaisen impedanssin kaikilla taajuuksilla .	Hyvät, mutta huonommat kuin puolijalkaiset - punotut ulommat johtimet voivat aiheuttaa pieniä impedanssivaihteluita erittäin korkeilla taajuuksilla .
Menetys	Matala insertiohäviö, etenkin mikroaaltokaistailla (jopa 100+ GHz), johtuen kiinteän ulkojohtimen tasaisen pinnan .,	Suurempi lisäyshäviö kuin puolivälissä, etenkin korkeilla taajuuksilla, pienten aukkojen ja pinnan epäsäännöllisyyksien vuoksi punotetussa ulkojohimessa .
Suojaustehokkuus	Erinomainen (tyypillisesti> 100 dB) . Kiinteä ulkojohdin estää tehokkaasti EMI: n ja RFI .	Hyvä (tyypillisesti 80 dB), mutta alhaisempi kuin puoli-rigid . aukot punotetussa kapellimestarissa voi aiheuttaa pieniä EMI-vuotoja .
Virrankäsittelykapasiteetti	Korkeammilla kiinteillä johtimilla on tehokas lämmön hajoaminen, joka sopii suuritehoisiin skenaarioihin .	Polkutettujen johtimien alempi - huono lämmönjohtavuus rajoittaa tehokapasiteettia .



4. sovellusskenaariot

Puolijalkaiset kaapelit
Sopivat korkeataajuisiin, korkean tarkkuuden skenaarioihin, jotka vaativat tiukkaa vakautta ja alhaisia menetyksiä, kuten:

Ilmailu- ja puolustusjärjestelmät (tutka, satelliittiviestintä);

Mikroaaltouunilaitteet (vektoriverkkoanalysaattorit, signaaligeneraattorit);

Lääkinnälliset laitteet (MRI -koneet, mikroaaltoterapiajärjestelmät);

Pysyvät asennukset, joissa on kiinteät pituudet (e . g ., tukiaseman antennisyöttölaitteet) .

Puoliviivaiset kaapelit
Soveltuu skenaarioihin, jotka tarvitsevat kohtalaista joustavuutta hyvällä suorituskyvyllä, kuten:

Kannettavat testiasetukset (e . g ., välineiden ja dutien väliset yhteydet);

Sisä RF -järjestelmät (WiFi -reitittimet, solusignaalivahvistimet);

Skenaariot, jotka vaativat satunnaista uudelleenkonfigurointia (e . g ., laboratorion prototyypin kehitys);

Sisäiset yhteydet RF -kytkimen matriiseilla .

Yhteenveto

Puoli-jäykät kaapelit etenevät korkean suorituskyvyn, kiinteän asennuksen skenaarioissa, jotka tarjoavat erinomaisen vakauden ja pienen menetyksen . puolikäytettävät kaapelit. Toisaalta ovat edullisempia skenaarioissa, jotka vaativat kohtalaista joustavuutta hyvällä suorituskyvyllä, tasapainotustoiminnolla ja käytettävyydellä .



Lisähuomautukset: kustannus- ja ylläpitoerot

Puolijalkaiset kaapelit:
Korkeammat valmistuskustannukset, jotka johtuvat kiinteästä kuparista ulkoisesta kapellimestarista, ja erikoistuneiden työkalujen tarve muodostumiseen . Asennus ja ylläpito ovat monimutkaisempia (vaativat ammattioperaattoreita) ., niiden vakaata suorituskykyä, ikääntymiskestävyyttä ja kulumista johtavat alhaisemmat pitkäaikaiset kustannukset, mikä sopii niihin skenaarioihin, joilla on tiukka luotettavuusvaatimus .}}}}}

Puoliviivaiset kaapelit:
Alhaisemmat kustannukset, jotka johtuvat yksinkertaisemmista tuotantoprosesseista punotetuille ulkojohtimille, eikä erikoistuneita muotoilutyökaluja {. lisäksi niiden manuaalinen taivutettavuus vähentää ylläpito- ja uudelleenkonfigurointikustannuksia, mikä tekee niistä ihanteellisia skenaarioita, jotka vaativat usein säätöjä tai budjettirajoituksia .}}}}



Laajennus: lyhyt vertailu täysin joustaviin kaapeliin

Ymmärtääksesi paremmin "puolikäyttöisen" paikannuksen, lyhyt vertailu täysin joustaviin kaapeliin on hyödyllinen:
Täysin joustavissa kaapeleissa on tyypillisesti punotut hienot kuparin säikeet (pienellä tai ei ollenkaan), jotka tarjoavat äärimmäisen joustavuuden taivuttamiseen tai jopa solmimiseen . niiden sähköinen suorituskyky (e . g .}, impedanssin vakaus, vähäpäästöiset ajoittamisen alhaisella tasolla, on alhainen kuin Semi-Flexeble Cables, Suplice Stability, Low-Exequency Application, on alhainen kuin Semi-Flexeble Cabables, WholeS-Stabence, Low-Exequence -sovellus, on alhainen kuin Semi-Flox-C-Stables. Suurten joustavuustarpeiden kanssa (E . g ., kuulokejohdot, sisäiset yhteydet pienissä laitteissa) .
Puoli-refleksoidut kaapelit löytävät tasapainon joustavuuden ja suorituskyvyn välillä, täyttämällä kuilun puoliksi jäykän (korkean suorituskyvyn, mutta säädettämättömän) ja täysin joustavan (korkean joustavuus, mutta heikomman suorituskyvyn) kaapelien välillä .
