Virtajakajat ja jakajat
Jätä viesti

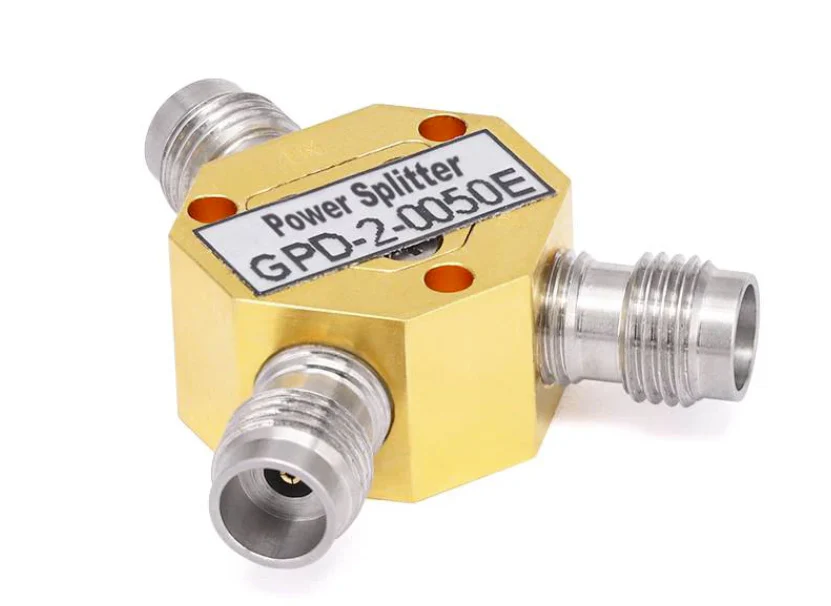

Virtajakajat ja virranjakot liittyvät toiminnassa ja sovelluksessa, ja niitä käytetään usein keskenään . tiukasti ottaen, mutta on kuitenkin hienoja eroja, pääasiassaSuunnittelutavoitteet, toiminnallinen keskittyminen ja sovellusskenaariot. Erityiset erot ovat seuraavat:
1. ydintoiminnot ja suunnittelutavoitteet
Virranjakaja
Sen ydin on"Kaksisuuntaisuus". Se ei voi vain jakaa yhtä syöttötehoa useisiin lähdöihin (jakelutila), vaan myös yhdistää useita syöttövoimia yhteen lähtöon (yhdistämistila), joten sitä kutsutaan myös "virranjako-yhdistelmäksi" .
Suunnittelu korostaasataman sovittaminen, alhainen menetys ja korkea eristyminenTehokkaan toiminnan varmistaminen sekä eteenpäin jakauman että käänteisen yhdistämisen aikana, signaalin heijastuksen ja porttien välisten häiriöiden vähentäminen .
Virransuoja
Sen ydin on"Yksisuuntaisuus", keskittyminen vain yhden syöttövoiman jakamiseen useisiin lähtöihin ottamatta huomioon käänteistä yhdistämistoimintoa .
Suunnittelu korostaa enemmänYksinkertaiset tehonjakeluhteet, alhaisemmilla vaatimuksilla käänteistä eristämistä ja sovittamista varten, ja rakenne voi olla yksinkertaisempi (kuten vain vastusverkon tai yksinkertaisen lähetyslinjan käyttäminen) .
2. erot teknisissä indikaattoreissa
| Indikaattori | Virranjakaja | Virransuoja |
|---|---|---|
| Eristäytyminen | Korkea (yleensä ＞ 20 dB) porttien välisten häiriöiden välttämiseksi | Matala (ei välttämättä vaadita tiukasti) |
| Kaksisuuntaisuus | Tukee kaksisuuntaista toimintaa (jakelu/yhdistäminen) | Tukee vain yksisuuntaista jakautumista |
| Jännitteen seisova aalto -suhde (VSWR) | Matala (yleensä ＜ 1,2) hyvän kaksisuuntaisen sovituksen varmistamiseksi | Korkeampi (vain tuloportin perussovitus vaaditaan) |
| Lisäysmenetelmä | Matala (pääasiassa jakautumishäviö, kuten 3DB kaksisuuntainen halkaisu) | Voi olla korkeampi (mukaan lukien ylimääräiset tappiot, kuten vastuksen jännitteen jakautumisen menetys) |
3. Tyypilliset rakenteet ja sovellusskenaariot
Virranjakaja
Tyypilliset rakenteet: Wilkinsonin voimanjakajat, haaraviivalla jne. ., jotka luottavat siirtoviivoihin tai kytkentärakenteisiin korkean tarkkuuden jakauman saavuttamiseksi .
Sovellusskenaariot: Kaksisuuntaista toimintaa vaativat järjestelmät, kuten tutkan lähetys-/vastaanottomoduulit (tarvitsevat molemmat levittävän signaalien lähettämisen ja yhdistämisen signaalit), antenniryhmien (signaalinjakauma ja yhdistäminen), radiotaajuusvoiman yhdistelmät jne. .
Virransuoja
Tyypilliset rakenteet: vastusverkot, yksinkertaiset T-tyypin lähetyslinjat jne. ., yksinkertaisemmalla rakenteella .
Sovellusskenaariot: Skenaariot, jotka vaativat vain yksisuuntaista jakelua, kuten kaapeli-TV-signaalien jakamista useisiin käyttäjäpäätteisiin, signaalilähteiden monikanavaisen rinnakkaislähtöjen lähdölle radiotaajuustestauksessa, pienitehoisten laitteiden signaalin siirtäminen jne. .}}}}}}}}}
