Test RF -kaapelin vaiheen tai viiveiden yhteensovittaminen erilaiselle singal -testille

Signaalien differentiaalitestauksessa testien RF -kaapeleiden vaiheen tai viiveen sovittamisen vaatimus määritetään ensisijaisesti differentiaalisten signaalien siirtoominaisuuksien ja testausskenaarion tarkkuusvaatimusten perusteella. Tämä voidaan ymmärtää seuraavista keskeisistä näkökulmista:

1. Erilaisten signaalien välttämättömien ominaisuuksien turvaaminen - perustus häiriöiden peruuttamiselle

Erilaisuuntaisten signaalien ydinosa on niiden kyky peruuttaa yhteisen tilan häiriöt (kuten sähkömagneettiset häiriöt ja kohina) vastaanottimessa "erolaskelman" kautta, luottaen siihen tosiasiaan, että "näiden kahden rivin signaalit ovat yhtä suuret amplitudi ja vastakkaiset napaisuus". Jos kahden kaapelin välillä on epäsuhta vaiheessa tai viiveellä, se aiheuttaa aAikaero tai vaiheeroVastaanottimeen saapuvien kahden signaalin välillä häiritsee "yhtä suurta amplitudia ja vastakkaista napaisuutta" synkronista suhdetta. Tällaisissa tapauksissa häiriöitä ei voida peruuttaa tehokkaasti, ja niitä voidaan jopa monistaa, mikä heikentää suoraan erilaisten signaalien häiriöiden vastaista kykyä.

2. signaalin vääristymisen välttäminen testauksen tarkkuuden varmistamiseksi

Erilaisuuntaisten signaalien siirto riippuu kahden rivin "symmetriasta":

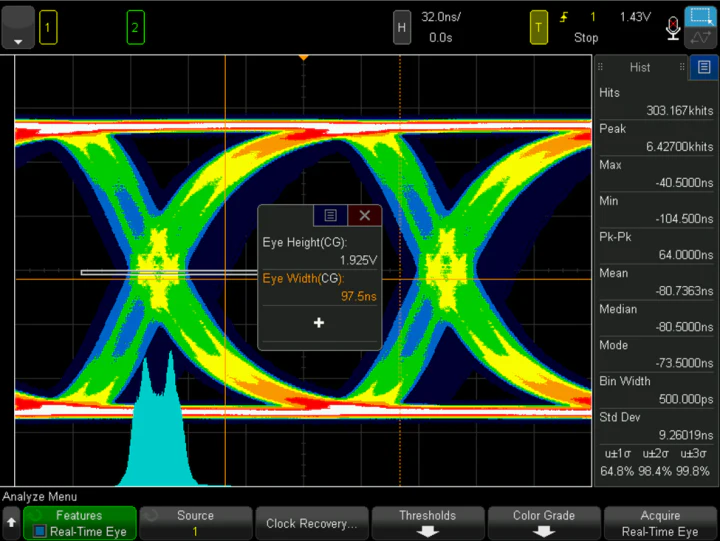

Viivästyksen epäsuhta aiheuttaa kahden signaalin saapumisen vastaanottimen asynkronisesti, mikä johtaa epäjärjestyneeseen aaltomuodossa (esim. Virheellinen kohdistus nousun ja putoamisen reunojen välillä) ja johtaa siihenaaltomuodon vääristymä;

Vaiheen epäsuhta (etenkin korkeataajuisissa RF-skenaarioissa) aiheuttaa signaalien vaihesuhteen poikkeamaan suunniteltuista odotuksista häiritsemällä signaalien ajoituslogiikkaa.
Nämä vääristymät vaikuttavat suoraan testitulosten aitouteen, mikä johtaa väärinkäytöksiin signaalin laadusta ja lähetysten suorituskyvystä.

3. Ajoitusvirheiden estäminen mukautumisen nopeaan signaalin skenaarioihin

Nopeassa differentiaalisessa signaalin lähetyksessä (kuten USB, PCIE, HDMI jne.) Signaalijakso on erittäin lyhyt (nanosekunnin tai jopa pikosekunnin taso). Jopa pieni viive tai vaihepoikkeama (esim. Muutaman pikosekunnin viiveiden ero) voi ylittää signaalin "asennusajan" tai "ajoitusvirheet. Tämä johtaa tietologiikan väärinkäsitykseen (sekaannus 0 ja 1) välillä vastaanottimessa, lisää bittivirhesuhdetta tai jopa aiheuttaa järjestelmän viestintävirheen. Signaalin siirron "välilinkinä" testikaapeleiden vastaavuus suorituskyky määrittää suoraan ajoituksen poikkeamat, mikä vaikuttaa nopean järjestelmän suorituskyvyn tarkkaan arviointiin.

4. Signaalin eheyden ylläpitäminen ja sekundaaristen häiriöiden vähentäminen

Kaapelit, joilla on sopimaton vaihe tai viive, häiritsevät lähetyslinjan impedanssin jatkuvuutta aiheuttaensignaalin heijastusjaylisarja:

Heijastus johtaa signaalin superpositioon ja värähtelyyn, mikä johtaa aaltomuodon vääristymiin, kuten ylitys ja aluskoko;

Crosstalk aiheuttaa tarpeettoman sähkömagneettisen kytkemisen kahden signaalilinjan välillä, mikä häiritsee edelleen signaaleja.
Toisaalta vastaavat kaapelit voivat minimoida nämä ongelmat, varmistaen, että signaalin "eheys" lähettimestä vastaanottimeen ja testitulokset ovat yhdenmukaisempia järjestelmän todellisen tilan kanssa.

Yhteenvetona voidaan todeta, että vaihe- tai viiveiden sovittaminen on ydin ennakkoedellytys signaalitestauksen tarkkuuden ja luotettavuuden varmistamiseksi. Erityisesti korkeataajuisissa ja nopeassa skenaariossa sen vaikutus liittyy suoraan testipäätelmien pätevyyteen ja järjestelmän suorituskyvyn arvioinnin tarkkuuteen.
