Erot ja yhteydet RF -kierteiden ja RF -eristimien välillä

Operaation periaate:

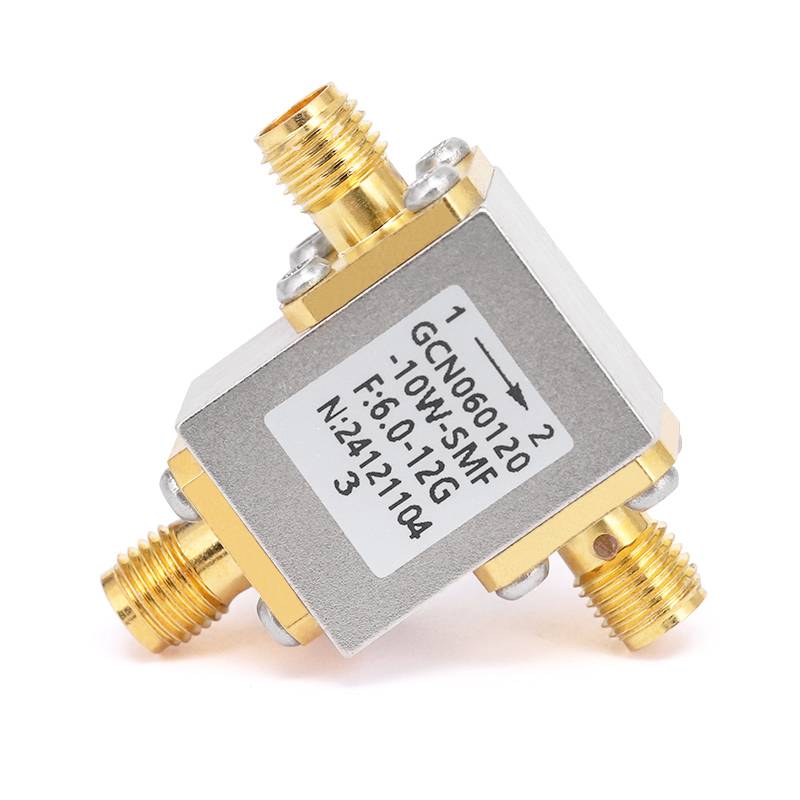

RF -kiertolaite:

Veniläpi on kolmen porttinen (tai enemmän) laite, joka ohjaa RF-signaaleja tiettyyn suuntaan porttien välillä . Se varmistaa, että signaalit virtaavat portista toiseen määritettyyn suuntaan .

Kiertolaiva toimii magneettisten materiaalien epälineaaristen vaikutusten perusteella . Se koostuu tyypillisesti pyörivästä epälineaarisesta materiaalista, joka on kytketty magneettikentään . kolmen porttisessa kiertoverkossa, portin 1 signaali menee porttiin 2, portti 2} ja portti 3 -signaaliin reititetään takaisin porttiin1.}}}}}}}

RF -eristäjä:

Erisaattori on tyypillisesti kahden porttisen laitteen, jonka avulla signaali voi virtaa portista toiseen, kun taas kaikki signaalit palautuvat alkuperäiseen lähteeseen .

Samoin kuin kiertolaite, eristys käyttää magneettisia materiaaleja sen toimintaan, mutta siinä on vain kaksi porttia . Eristin estää käänteisen signaalin virtauksen eristäen lähteen kaikista heijastuneista signaaleista, jotka voivat aiheuttaa vaurioita tai häiriöitä .



Tärkein toimintaperiaate: Magneettiset materiaalit

Molemmat laitteet vipuvaikutusferromagneettiset materiaalit(e . g ., ferriitti) staattisen magneettikentän alla . magneettikenttä indusoiei-refrocal eteneminenRF-signaalit, merkitys signaalin käyttäytyminen eroaa eteenpäin, kun matkustat eteenpäin vs . taaksepäin . Tämä ei-palkkio mahdollistaa:

Kierronvirtalaitteet reitittävät signaaleja peräkkäin porttien välillä .

Eristimet tukahduttamaan käänteiset signaalit (korkea vaimennus kääntösuunnassa, alhainen menetys eteenpäin suuntautuvassa suunnassa) .}



Käytännön sovellukset: reaalimaailman käyttötapaukset

Verenkierret:

Tutkajärjestelmissä ne erottavat lähetetyt ja vastaanotetut signaalit (lähetin → antenni → vastaanotin ilman häiriöitä) .

Viestintäverkoissa ne mahdollistavat kaksisuuntaisen signaalin virtauksen yhden kanavan yli (e . g ., jakamalla uplinkki/laskusuuntaussignaalit) .

Eristimet:

Suojaa RF -vahvistimet estämällä heijastettua voimaa yhteensopimattomista kuormilta (e . g ., antennit, joilla on vaihteleva impedanssi) .

Stabiloi oskillaattorit estämällä kuormituksen heijastusten aiheuttamat taajuuden vetämisen .



.
