Miksi 0 DB -heikentyneet ovat olemassa?



Monet RF -insinöörit eivät ehkä edes ole tietoisia {{0}} db -vaimentimien olemassaolosta. Ensi silmäyksellä 0DB-vaimentimet voivat tuntua vastaintuitiiviselta-sen jälkeen heidän nimensä viittaa siihen, että heidän ensisijainen tehtävä on vähentää signaalin voimakkuutta, mutta ne eivät todellakaan aiheuta vaimennuksia. Niiden olemassaolo johtuu kuitenkin käytännön tekniikan tarpeista yksinkertaisen signaalin vaimennuksen ulkopuolella. Tässä on yksityiskohtainen erittely niiden pääkäyttöön:



1. Impedanssin sovitus
Yksi 0 DB -heikentyneiden kriittisimmistä rooleista on varmistaa impedanssin johdonmukaisuus elektronisissa ja radiotaajuusjärjestelmissä (RF).

Monet elektroniset järjestelmät (kuten RF -lähettimet, antennit ja testilaitteet) on suunniteltu toimimaan erityisillä ominaisimpedanssilla (tyypillisesti 5 0 ω tai 75Ω). Impedanssien epäsuhta kytkettyjen komponenttien välillä voivat aiheuttaa signaalin heijastuksia, jotka heikentävät signaalin eheyttä, vähentävät tehonsiirton tehokkuutta ja voivat jopa vahingoittaa herkkiä laitteita. 0 dB: n vaimentimet on suunniteltu huolellisesti ylläpitämään tarkka, standardisoitu impedanssi (esim. 50Ω) tulo- ja lähtöporteissa. Kun ne asetetaan yhteen yhteensopimattomien komponenttien väliin, ne "siltavat" impedanssiroon, minimoimalla heijastukset ja varmistavat tehokkaan signaalin lähetyksen muuttamatta signaalin amplitudia.



2. Mekaaninen\/rajapinnan sopeutuminen

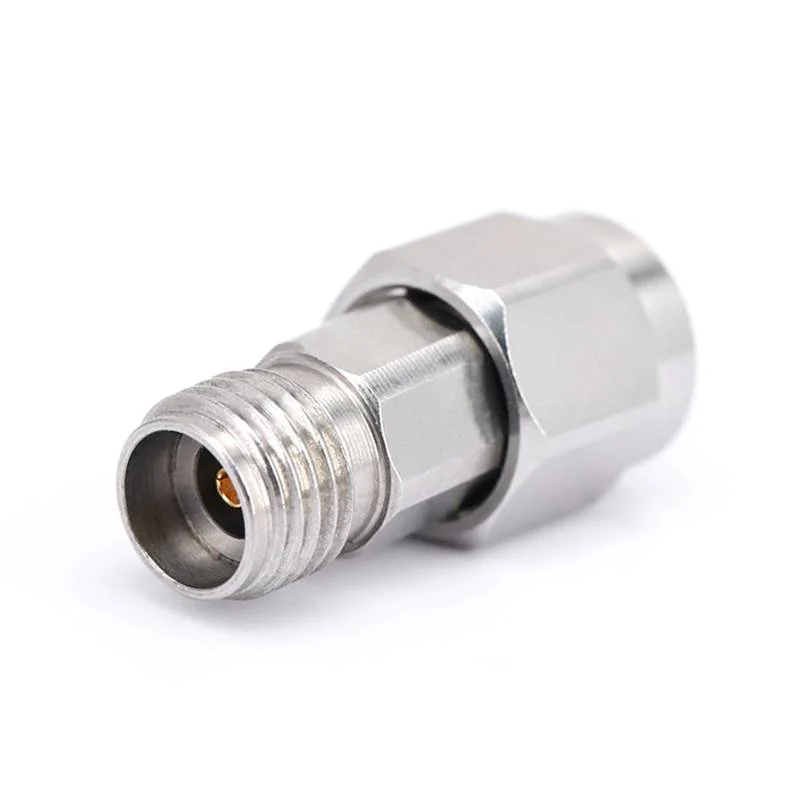

Monimutkaisissa järjestelmissä komponentit käyttävät usein erityyppisiä liittimiä (kuten SMA, N-tyyppisiä, BNC) tai fyysisiä muotoja. 0 DB -heikentyjiä käytetään usein adaptereina näiden yhteensopimattomuuden ratkaisemiseksi.



3. Kalibrointi ja testausviite
RF-, mikroaaltouunissa ja optisessa testauksessa tarkkuus on ratkaisevan tärkeää. 0 DB -heikentyneet toimivat arvokkaina kalibrointityökaluina ja vertailupisteinä: ne toimivat "tunnetun standardin" testiasetuksissa.



4. signaalipolun konsistenssi
Järjestelmissä, joissa vaimennusvaatimukset muuttuvat dynaamisesti (kuten viestintäverkot tai tutkajärjestelmät), 0 DB -vaimentimet voivat ylläpitää signaaliketjun mekaanista ja sähköistä yhtenäisyyttä:



Esimerkiksi järjestelmä voi siirtyä 5 dB: n vaimentimen käytön välillä (vahvojen signaalien vähentämiseksi) ja vaaditaan vaimenemista (heikkojen signaalien käsittelemiseksi). 0 DB-vaimentimen asettaminen, kun ei tarvita vaimennusta, varmistaa, että signaalireitin fyysinen pituus, liittimen kuormitus ja sähkömagneettiset ominaisuudet pysyvät täsmälleen samoina kuin kun käytetään korkeamman arvon vaimentajaa, välttämättömät muutokset signaalivaiheessa, viiveellä tai impedanssilla, joka häiritsee järjestelmän suorituskykyä.



5. eristäminen ja suojaus
Vaikka 0 DB -vaimentimet eivät vähennä signaalin amplitudia, yleensä integroituna suunnitteluominaisuuksiin, jotka tarjoavat sähköisen eristyksen tai suojauksen: ne voivat puskuroida herkkiä komponentteja (kuten vastaanottimia) jännitteen piikkeistä tai alavirran laitteiden (kuten lähettimien) tuottamien heijastusten kanssa. Heidän sisäpiirinsä (esim. Resistiiviset verkot) voivat vaimentaa ohimeneviä signaaleja tai estää haitallisen käänteisen voiman vahingoittavan ylävirran laitteita. Korkeataajuisissa järjestelmissä, jopa ilman vaimennusta, ne voivat vähentää "ylikuormitusta" eristämällä signaalireitin eri osia.



Sovellusesimerkit

RF -viestintäjärjestelmät: 0 db -vaimentimen lähetin -vastaanottimen ja antennin välillä varmistaa 50Ω impedanssin sovituksen maksimoimalla tehonsiirto.

Testilaboratoriot: 0 db-vaimentimen (SMA-BNC) käytetään signaaligeneraattorin ja oskilloskoopin kytkemiseen, joka toimii sekä rajapinnan sovittimena että kalibrointiviitteenä.

Lähetys: Videojärjestelmissä 75Ω 0 DB -vaimentimet vastaavat koaksiaalikaapeleita vahvistimiin estäen signaalin heijastuksia, jotka aiheuttavat haamuja tai vääristymiä.



Yhteenvetona voidaan todeta, että 0 DB-heikentyneet eivät ole "hyödytöntä"-ne ovat monipuolisia komponentteja, jotka ratkaisevat keskeisiä tekniikan haasteita, jotka liittyvät impedanssiin, yhteyksiin, kalibrointiin ja järjestelmän stabiilisuuteen, ja niiden arvo ulottuu huomattavasti itse signaalin vaimennuksen ulkopuolelle.
