Terminaaliliittimet

Tämä pääte liittimet ylpeilee erinomaisella suorituskyvyllä . Se voi tehokkaasti siirtää signaaleja ultra - leveä RF -taajuuskaista DC ~ 110GHz: stä, turvata signaalin eheys suuressa määrin ja vähentämällä merkittävästi signaalin vaimennusta ja heijastusta . se sisältää erinomaisen värähtelyn ja iskunkestävyyden, internointiin IT: n kanssa. Lisäksi se kestää lukuisia lisäyksiä ja poistoja, varmistaen korkean luotettavuusyhteydet .

Se on erinomainen ylläpidon mukavuudessa, mikä mahdollistaa suoraviivaisen korvaamisen ja helpon purkamisen ja korjauksen . yleisesti käytetyn vastaavan impedanssin kanssa 50 ohmin, sillä on alhainen lisäyshäviö, mikä minimoi signaalin energian menetyksen tehokkaasti ., se tarjoaa monipuolisen porttityypin alueen, mukaan lukien SMA, 2 . 92MM, 2 {7}. GPO (SMP), GPPO (mini-Smp) jne., Joustava sopeutuminen eri RF-laitteiden ja järjestelmien vaatimuksiin.

Päätetieteillä on ensisijaisesti suoran suunnittelun kautta .. Näiden liittimien osajoukko on kuitenkin 90 asteen kulmakonfiguraatio, joka tarjoaa joustavuuden vastaamaan erilaisia asennusvaatimuksia .

Asennuksen kannalta on saatavana erilaisia vaihtoehtoja . Asennuslaivot sisältävät sekä 4 - reikän että 2 - reikäkokoonpanot, mahdollistavat turvallisen liitetiedot eri asetuksissa . lisäksi, terminaaliset liittimet ulkoisilla rajapintoilla tarjoavat luotettavia yhteyksiä ja helppoa asennusta.}}}

Kun kyse on rajapinnasta koteloiden tai onteloiden kanssa, pääte liittimet tukevat kolmea erillistä siirtymämenetelmää . Ilma -dielektrinen seinämä - tunkeutumismenetelmä varmistaa tehokkaan signaalinsiirron minimaalisilla häiriöillä . eristyksellinen - dielektrinen seinä - läpäisyvaihtoehto tarjoaa parannettua sähköistä eristämistä, joka sopii sovelluksiin, jotka vaativat strict -eristystä .. Tunkeutumismenetelmä tarjoaa erinomaisen suojauksen ja mekaanisen kestävyyden, ihanteellinen korkean suorituskyvyn ja karuihin ympäristöihin .

Erinomaisella suorituskyvyllä näitä pääte liittimiä käytetään laajasti viestintäinfrastruktuurin alalla ja ovat välttämättömiä avainkomponentteja tukiasemien, satelliittiviestinnän laitteiden ja langattomien paikallisten verkkoverkkojen (WLAN) järjestelmien . eri laitteiden lähetin -vastaanottimen järjestelmissä, ne voivat sovittaa RF -komponenttien, kuten Antens and Erilaiset -sanssinmoduleiden, varaa. Osallistuminen koko viestintälinkin . vakaaseen ja tehokkaaseen toimintaan

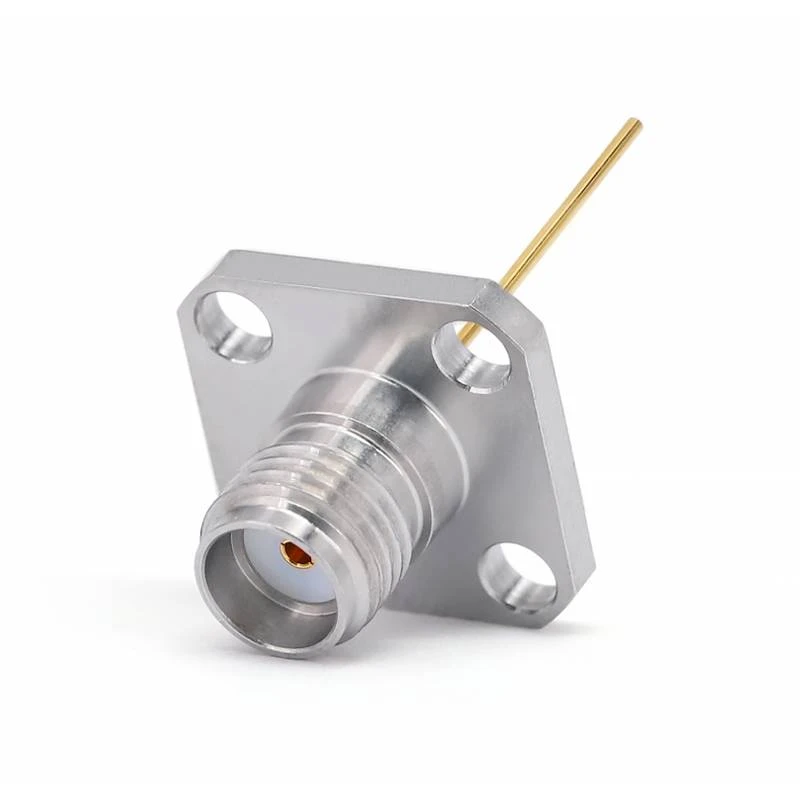

SMA -pääte liittimet
Ske	Taajuus	Pin L	Nasta D	VSWR	Asennus

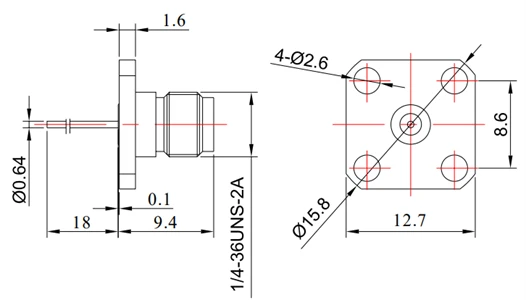

Fr 2- SMA-KFD0110	DC - 26.5 GHz	18 mm	0,64 mm	1.15	Ruuvin lukitus

Ske	Taajuus	Pin L	Nasta D	Yhteyshenkilö D	VSWR	Asennus
Fr 2- SMA-KFD0101	DC - 26.5 GHz	2 mm	0,8 mm	4mm	1.15	Ruuvin lukitus
Ske	Taajuus	Pin L	Nasta D	Dielektrinen D	VSWR	Asennus
Fr 2- SMA-Kfd0405a	DC - 26.5 GHz	1,3 mm	0,4 mm	3,2 mm	1.15	Ruuvin lukitus

SMA -pääte liittimet
Ske	Taajuus	Pin L	Nasta D	VSWR	Asennus

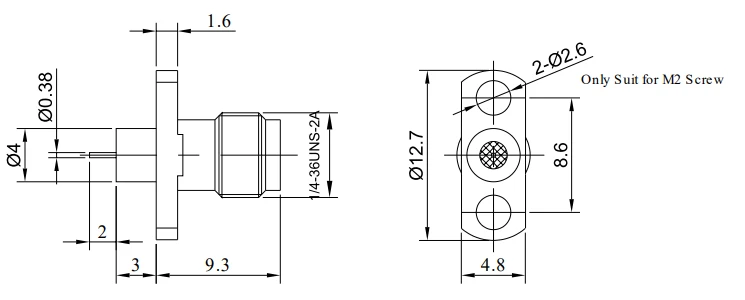

Fr 2- SMA-Kfd0702	DC - 26.5 GHz	2 mm	0,38 mm	1.15	Ruuvin lukitus

2,92 mm: n liittimet

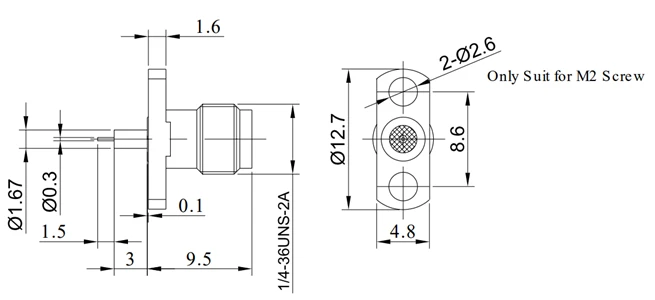

Ske	Taajuus	Pin L	Nasta D	Dielektrinen D	VSWR	Asennus
Fr 2-2.92- kfd0705	DC - 26.5 GHz	1,5 mm	0,30 mm	1,67 mm	1.15	Ruuvin lukitus
Ske	Taajuus	Pin L	Nasta D	Yhteyshenkilö D	VSWR	Asennus
Fr 2-2.92- kfd0402	DC - 26.5 GHz	1,5 mm	0,3 mm	4mm	1.15	Ruuvin lukitus
Ske	Taajuus	Pin L	Nasta D	Dielektrinen D	VSWR	Asennus
Fr 2-2.92- kfd0405	DC - 26.5 GHz	1,5 mm	0,3 mm	1,67 mm	1.15	Ruuvin lukitus

GPO (SMP) & GPPO (mini-Smp) -pääte liittimet
Ske	Taajuus	Pin L	Nasta D	Yhteyshenkilö D	VSWR	Asennus
Fr 2- gppo (m) -jd 1- f	DC - 65 GHz	1,8 mm	0,30 mm	2,18 mm	1.32@18GHz	Juotos-

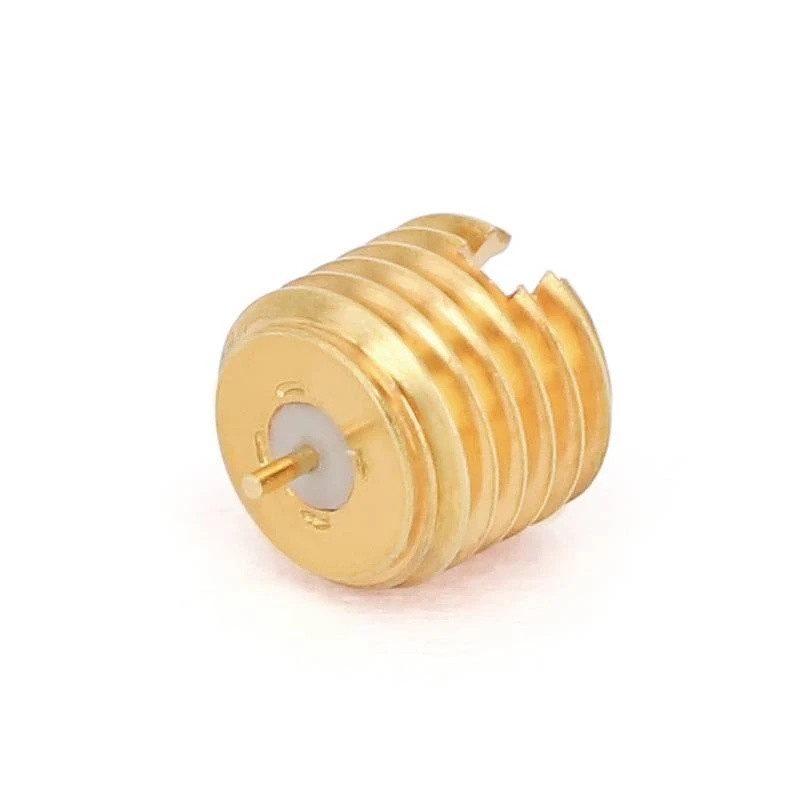

Ske	Taajuus	Pin L	Nasta D	Ruuvi	VSWR	Asennus

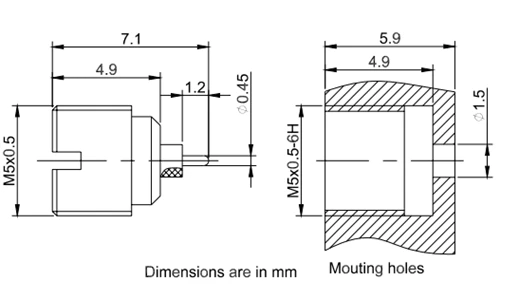

Fr 2- gpo-Jyd12g	DC - 26.5 GHz	1,2 mm	0,45 mm	M5*0.5	1.40	Ruuvikierre
Ske	Taajuus	Pin L	Nasta D	Ruuvi	VSWR	Asennus
Fr 2- gppo-jyd 2- f	DC - 40 GHz	1 mm	0,3 mm	M4*0.5_6g	1.22	Ruuvikierre

GPO (SMP) -liittimet
Ske	Taajuus	Pin L	Nasta D	Ruuvi	VSWR	Asennus
Fr 2- gpo-jyd26ag-l	DC - 26.5 GHz	2 mm	0,45 mm	M5*0.5	1.40	Ruuvikierre
Ske	Taajuus	Pin L	Nasta D	Ruuvi	VSWR	Asennus
Fr 2- gpo-jyd26g-l	DC - 40 GHz	2 mm	0,7 mm	M5*0.5	1.43	Ruuvikierre
