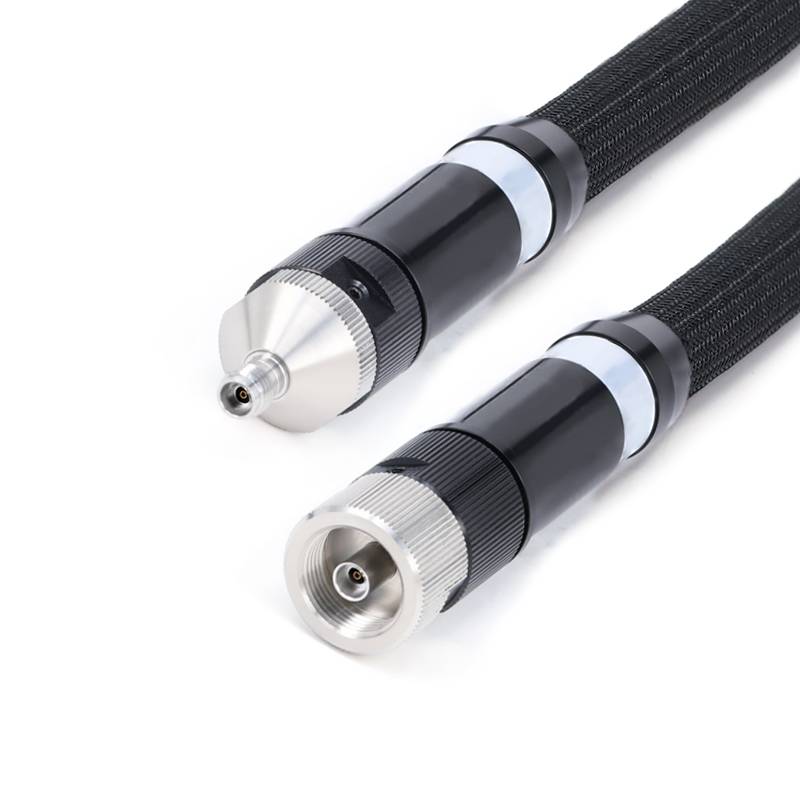

VNA -koekaapelit

FlexIRF: n VNA -testikaapelin kokoonpanosarja on suunniteltu tarjoamaan asiakkaille toistettavia ja tarkkoja vektoriverkkoanalysaattorin (VNA) mittausarvoja .

Vektoriverkkoanalysaattorien (VNA) testausskenaarioissa tarkkuuden koaksiaalirajapintojen haavoittuvuus on jo pitkään ollut alan haaste ., kun perinteiset koekaapelit kohdistuvat usein pistorasiaan/irrottamiseen, taivuttamiseen tai mekaaniseen jännitykseen, niiden rajapintojen sisäiset sisäiset rakenteet ja dielektriset tukevat tukevat, että sähköiset tukevat, muodonmuutoksensa. Keskittyminen . Tämä vaikuttaa suoraan testaustarkkuuteen ja voi jopa aiheuttaa laitteiden viat .

Taajuusluokituksen perusteella on:

26 . 5 GHz 3,5 mm: n rajapinnan kaapelikokoonpanot, 40 GHz 2,4 mm kaapelikokoonpanot, 67 GHz 1,85 mm NMD -kaapelikokoonpanot.

Ns. NMD-kaapelikokoonpanoissa on reggedoituja vahvistettuja liittimiä rajapintoihin . Tämä malli varmistaa, että ulomman vahvistettujen rakenteellisten komponenttien absorboivat mekaaniset rasitukset käytön aikana, estäen tarkkuuskoaksiaaliset rajapinnat .. . . .

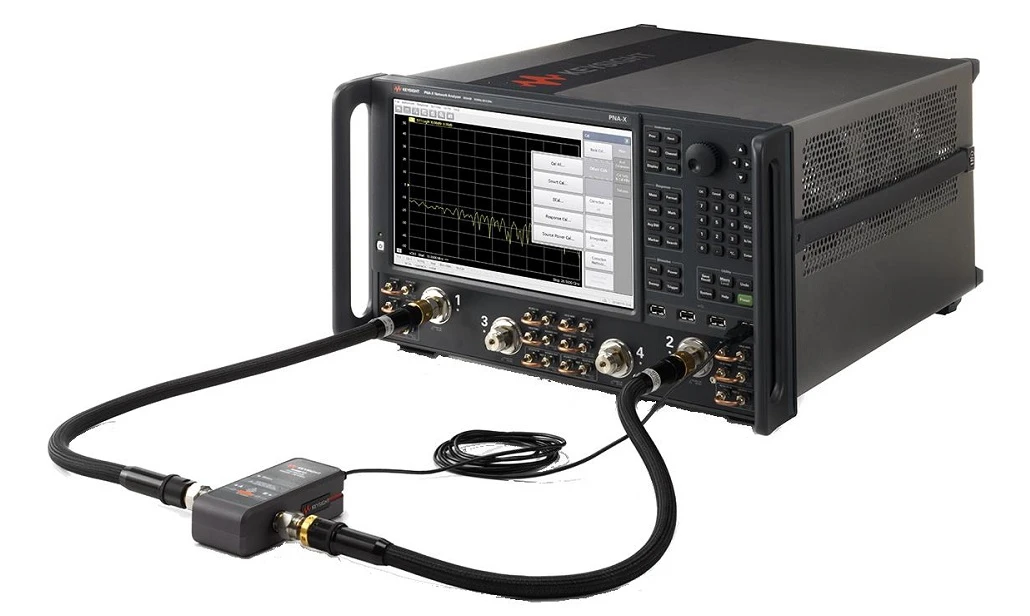

VNA test cable assemblies are high-performance amplitude-and-phase-stable test cables primarily used in vector network analyzers (VNAs), covering a working frequency range of DC~67GHz. They feature sustainable and highly repeatable bending characteristics, enabling precise measurement of microwave electrical parameters in laboratories, production lines, testing systems, and other Skenaariot .

1. Mukautettujen kaapelikokoonpanojen saamiseksi, älä unohda jättää pituustietosi kassalle;
2. Kaikki kaapelikokoonpanot voidaan toimittaa vaiheittaisilla pareilla tai ryhmillä; Jos tarvitset kaapeleita vaiheen sovittamiseksi, lähetä meille sähköpostia: sales@flexirf.com

Tuotetyyppi



VNA -koekaapelit
Yleiset mallit ja tekniset indikaattorit

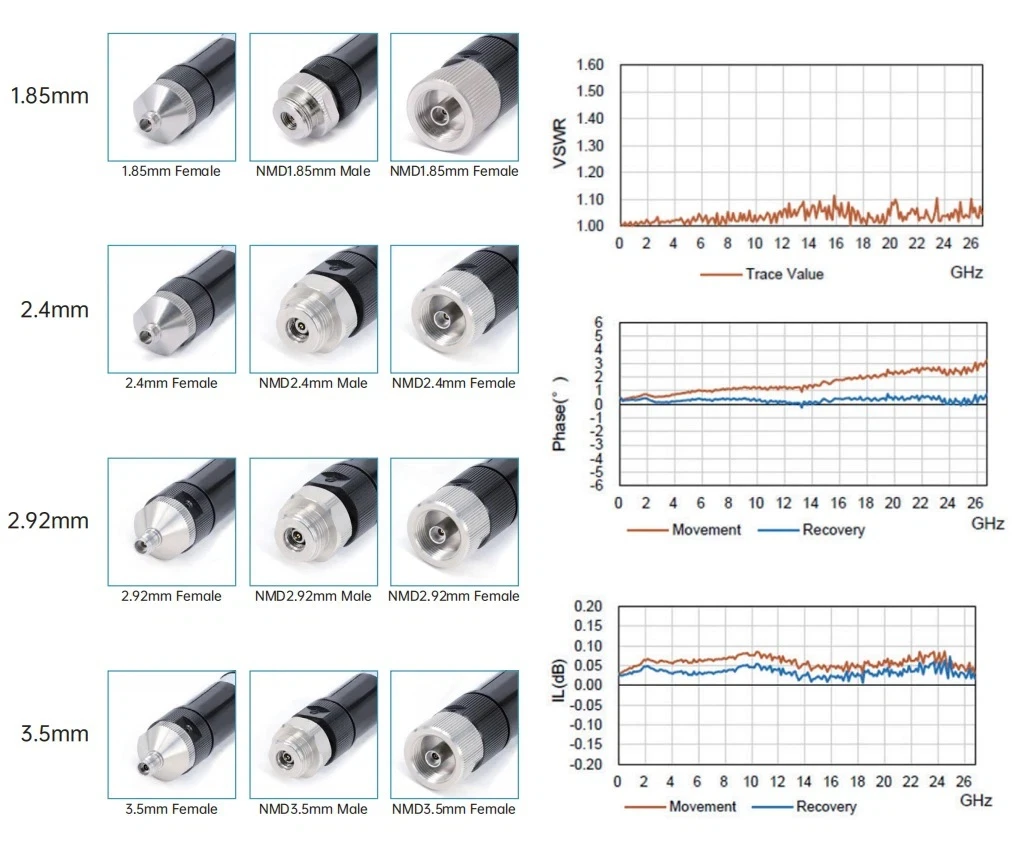

Kuva	Ske	Liitin 1	Liitin 2	Ulottuvuus	Paluumenetys/VSWR
	Vna -35 f35f -630	3,5 mm NMD -naaras	3,5 mm: n nainen	DC -26.5 GHz	1.30
	Vna -35 m35f -630	3,5 mm NMD -naaras	3,5 mm NMD -uros	DC -26.5 GHz	1.30

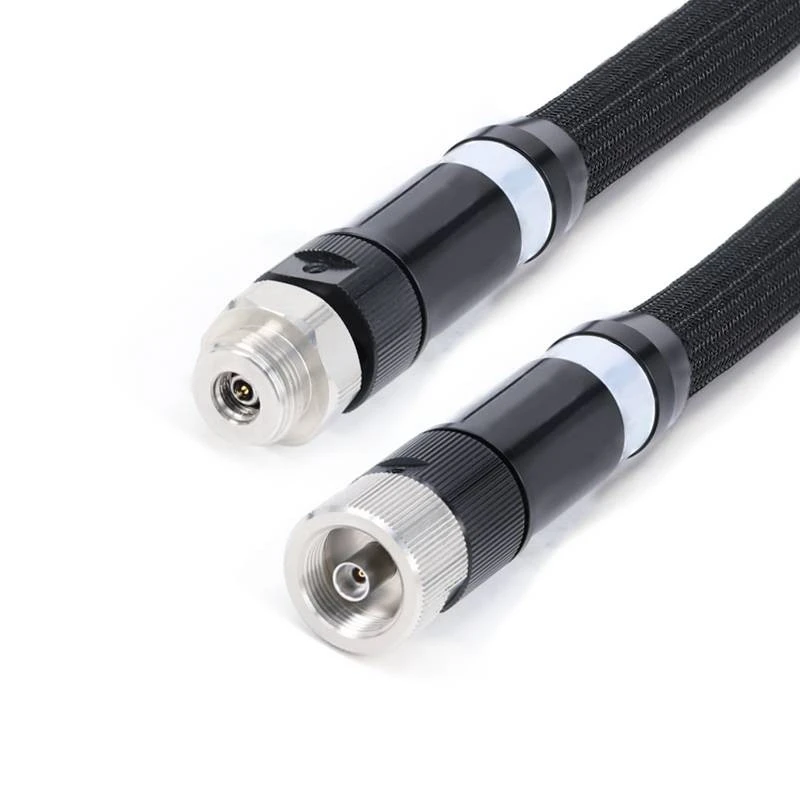

	Vna -292 f292f -630	2,92 mm NMD -naaras	2,92 mm: n nainen	DC -40 GHz	1.30
	Vna -292 m292f -630	2,92 mm NMD -naaras	2,92 mm NMD -naaras	DC -40 GHz	1.30
	Vna -24 f24f -630	2,4 mm NMD -naaras	2,4 mm naaras	DC -40 GHz	1.35
	Vna -24 m24f -630	2,4 mm NMD -naaras	2,4 mm NMD -uros	DC -50 GHz	1.35

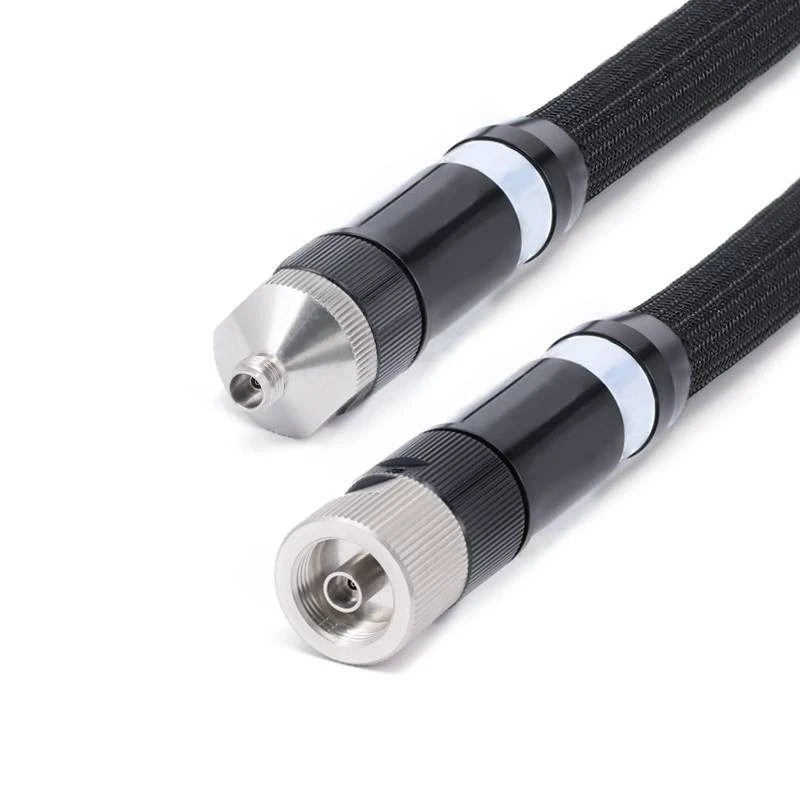

	Vna -185 f185f -630	1,85 mm NMD -naaras	1,85 mm naaras	DC -67 GHz	1.50

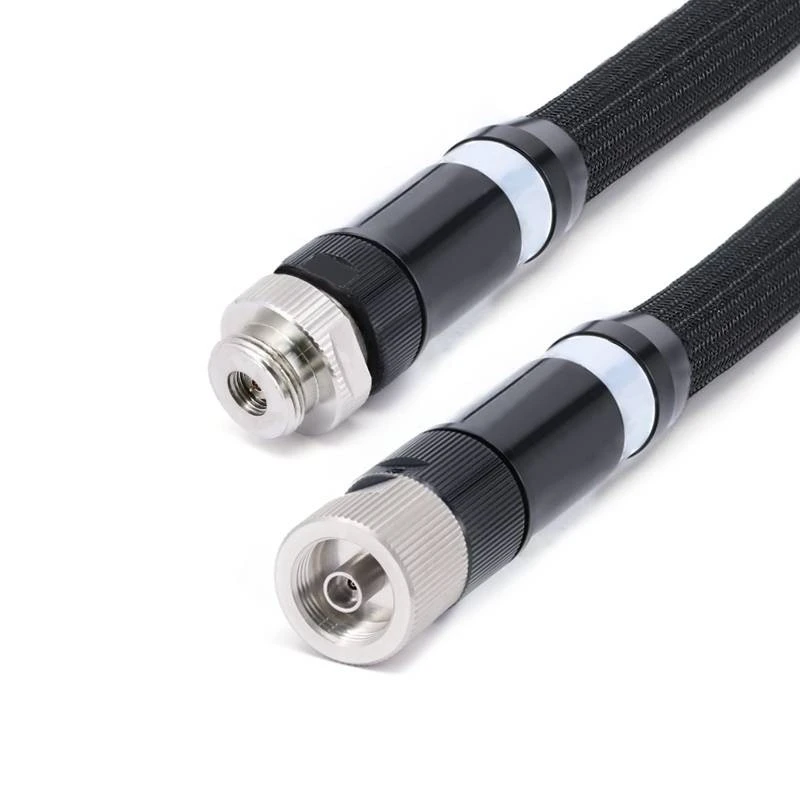

	Vna -185 f185m -630	1,85 mm NMD -naaras	1,85 mm NMD -uros	DC -67 GHz	1.50
