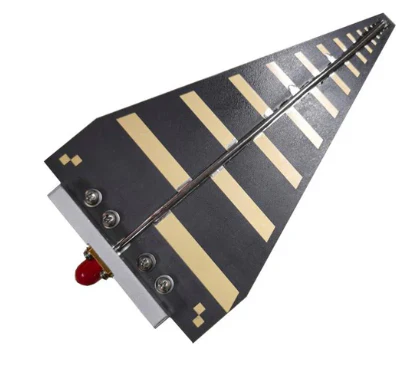

Kuinka logaritmiset jaksolliset antennit toimivat

Ja rakenne

1. ** elementtien konfiguraatio **: LPA: t koostuvat useista elementeistä (yleensä dipolimaisista), jotka on järjestetty määräajoin . Elementit ovat etäisyydet logaritmisesti, mikä tarkoittaa, että elementtien välinen etäisyys kasvaa tietyssä suhteessa, kun liikut antennaa pitkin. tehokkaasti .

2. ** Useita elementtejä **: Antenni sisältää tyypillisesti useita elementtipareja, joissa jokainen pari on suunniteltu resonoimaan tietyllä taajuudella .. Elementit yleensä kapenevat kokoa ja järjestetään siten, että jokainen on eri pituus, joka vastaa taajuuksien aallonpituuksia

3. ** Syöttömekanismi **: Syöttöpiste sijaitsee yleensä taulukon takana, lähetyslinjalla, joka syöttää virtaa elementteihin .. Suunnittelu mahdollistaa useiden taajuuskaistat, jotka ovat tehokkaasti kiihkeästi tulosignaalin . {}}

Toimintaperiaate

1. ** Laajakaistan suorituskyky **: LPA: t ovat luonnostaan laajakaistaisia rakenteensa vuoksi . Jokainen elementti voi resonoida eri taajuuksilla, mikä antaa antennin toimia tehokkaasti laajalla alueella ilman virittämistä .}}}}}}}

2. ** Logaritminen etäisyys **: Elementtien logaritminen etäisyys tarkoittaa, että taajuuden kasvaessa elementit lisäävät myös koon ja etäisyyden ., tämä antaa antennille mahdollisuuden ylläpitää tasaista suorituskykyä koko taajuusalueella .

3. ** Säteilykuvio **: LPA: lla on tyypillisesti suuntainen säteilykuvio, joka voidaan optimoida tietyille sovelluksille . Kuvio pysyy suhteellisen vakaana toimintataajuusalueella, mikä tarjoaa ennustettavan vahvistuksen ja suuntauksen .}}}

4. ** Impedanssin sovittaminen **: LPA: n suunnittelu auttaa varmistamaan hyvän impedanssin sovituksen koko taajuusalueella, mikä minimoi heijastuksen ja maksimoi sähkönsiirron .

Sovellukset

Logaritmisia jaksollisia antenneja käytetään laajasti erilaisissa sovelluksissa niiden monipuolisuuden vuoksi, mukaan lukien:

- ** Viestintäjärjestelmät **: Ne ovat ihanteellisia viestintäjärjestelmille, jotka vaativat laajaa kaistanleveyttä, kuten TV -lähetys ja matkaviestintä .
- ** Tutkajärjestelmät **: Niiden kyky toimia laajalla taajuusalueella tekee niistä sopivia tutka -sovelluksiin .
- ** Testaus ja mittaus **: Niitä käytetään usein testilaitteissa, joissa laaja taajuusvaste on välttämätön .

Yhteenvetona voidaan todeta
