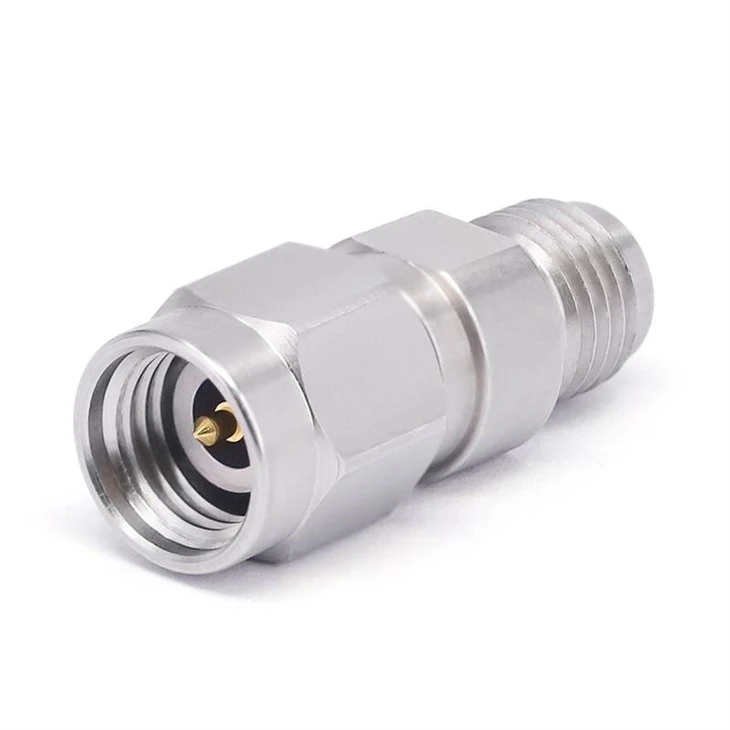

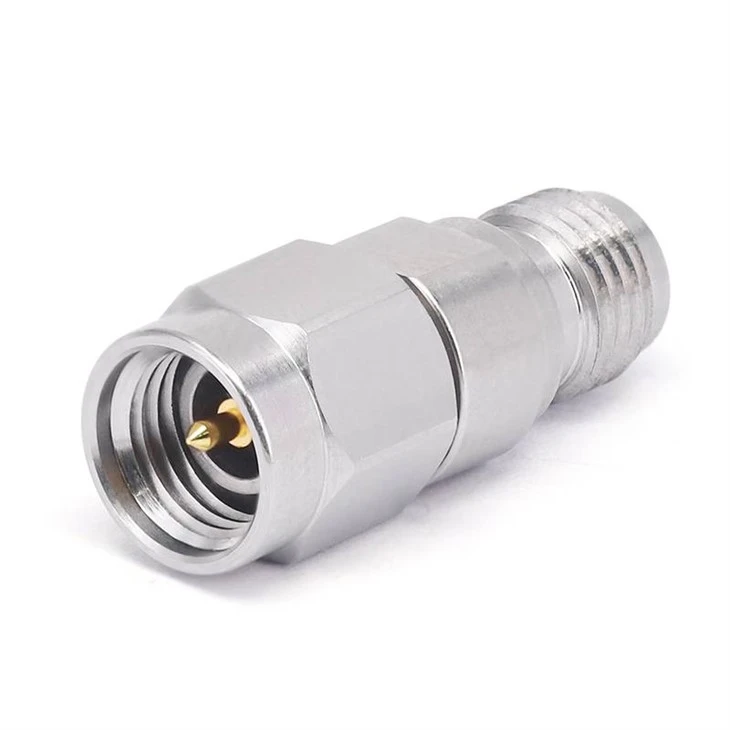

2.92mm to 3.5mm Precise Adaptor DC to 26.5GHz 1
2.92mm to 3.5mm Precise Adaptor DC to 26.5GHz 2
2.92mm to 3.5mm Precise Adaptor DC to 26.5GHz 3
2.92mm to 3.5mm Precise Adaptor DC to 26.5GHz 4
2,92 mm sovitin
2 . 92 mm: n tarkka sovitin DC-40GHz on korkean suorituskyvyn koaksiaalinen sovitin, jolla on ratkaiseva rooli erilaisissa RF-sovelluksissa . Lisäyshäviö on tyypillisesti pienempi tai yhtä suuri kuin 0,05xsqrt (f _ ghz), mikä tarkoittaa sitä, että signaalin hajoamisen aikana on a. Seisova aalto -suhde (VSWR) 1,15
Kuvaus
Tuotteen esittely
2 . 92 mm: n tarkka sovitin DC-40GHz on korkean suorituskyvyn koaksiaalinen sovitin, jolla on ratkaiseva rooli erilaisissa RF-sovelluksissa . Lisäyshäviö on tyypillisesti pienempi tai yhtä suuri kuin 0,05xsqrt (f _ ghz), mikä tarkoittaa sitä, että signaalin hajoamisen aikana on a. Seisova aalto -suhde (VSWR) 1,15
Tuote runko
2 . 92 mm: n tarkalla adapterilla on neljä tyyppiä rungon muotoja, kuten suora, 4 -reikäinen laippa, suorakulma, laipio -kiinnitys. Voimme valita sovittimia, joilla on erilaiset rakenteet eri sovellusskenaarioiden mukaisesti
Yleensä 2 . 92 mm Tarkka sovitin koostuu uros- ja naisliittimestä . Urosliitin on nastainen keskikeskusjohdin, kun taas naarasliitin on vastaava pistorasia, joka vastaanottaa uros-nastat . Tämä malli varmistaa tarkan ja vakaan yhteyden.
Tuotesovellus
2 . 92 mm: n RF -sovitin on tärkeä laite RF- ja mikroaaltokenttään, sillä sillä on erinomainen suorituskyky ja laaja sovellusvalikoima, mikä edistää merkittävästi nykyaikaisen viestintä- ja havaitsemistekniikan kehittämistä.
Hankintakysymys
Tuotekohtaiset tiedot
|
Kokoonpano |
|
|
Liitin 1 tyyppi |
2,92 mm |
|
Liitin 1 impedanssi |
50 ohmia |
|
Liitin 1 napaisuus |
Standardi |
|
Connector 2 -tyyppi |
1,85 mm/2,4 mm/gpo/gppo/2,92 mm/3,5 mm/SMA |
|
Liitin 2 impedanssi |
50 ohmia |
|
Liittimen 2 napaisuus |
Standardi |
|
Liittimen kiinnitysmenetelmä |
Ei yhtään |
|
Sovittimen vartalotyyli |
Suora/suorakulma/laipio -kiinnitys/4 -reikäinen laippa |
|
Materiaalitiedot |
|
|
Keskikoko |
Kuutio kultainen |
|
Ulompi kosketus |
Kuutio ja ruostumaton teräs |
|
Elimistö |
Kuutio ja ruostumaton teräs |
|
Dielektrinen |
PEI/PTFE |
|
Ympäristötiedot |
|
|
Lämpötila -alue |
-55 aste +165 aste |
|
2011/65/EU (ROHS) |
Vaatimusten mukainen |
Tuotetyyppi
|
2,92 mm: n RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-2.92- jjs |
|
|
DC -40 GHz |
1.20 |

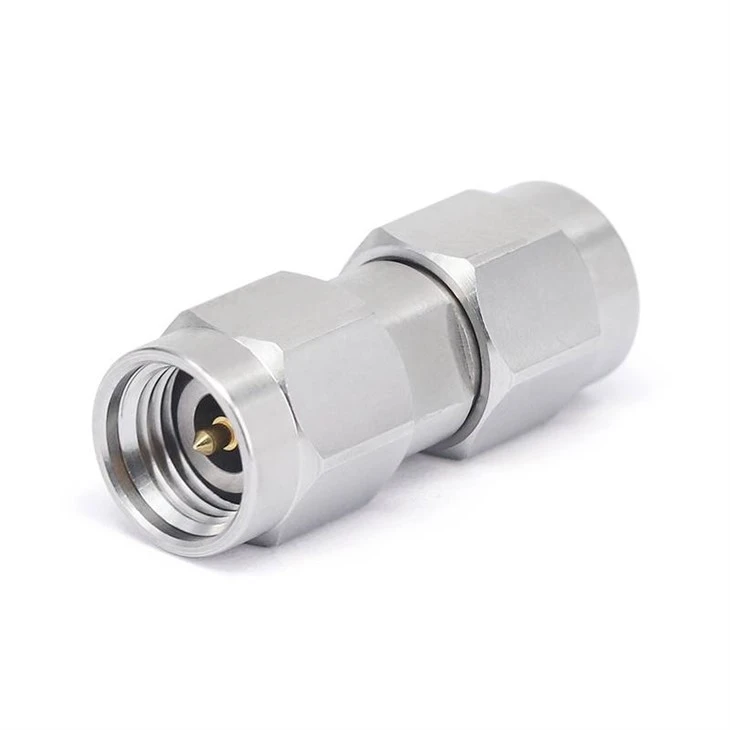

2,92 mm: n uros 2,92 mm: n urokseen |
|
Fr 1-2.92- kks |
|
|
DC -40 GHz |
1.20 |

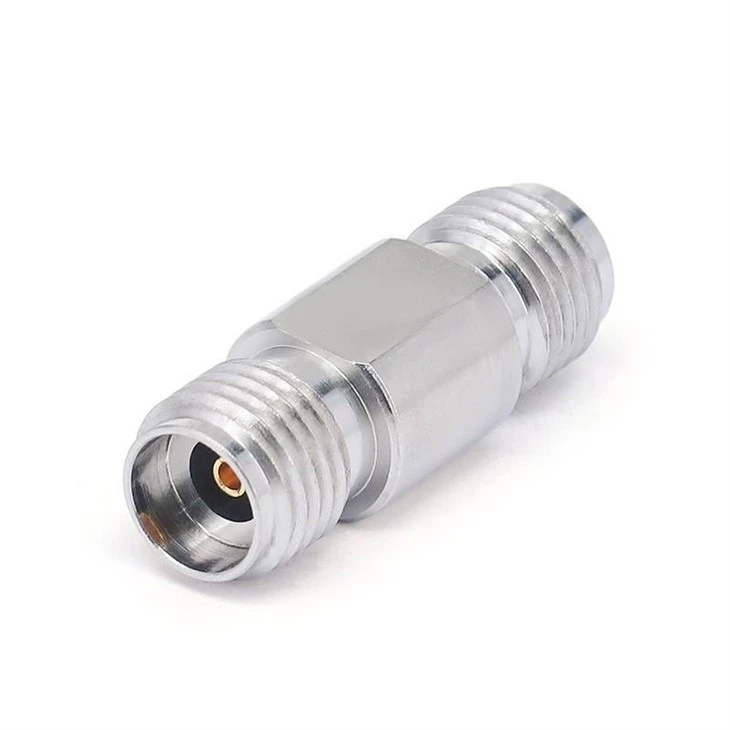

2,92 mm: n naaras 2,92 mm: n naaraan |
|
Fr 1-2.92- jks |
|
|
DC -40 GHz |
1.20 |

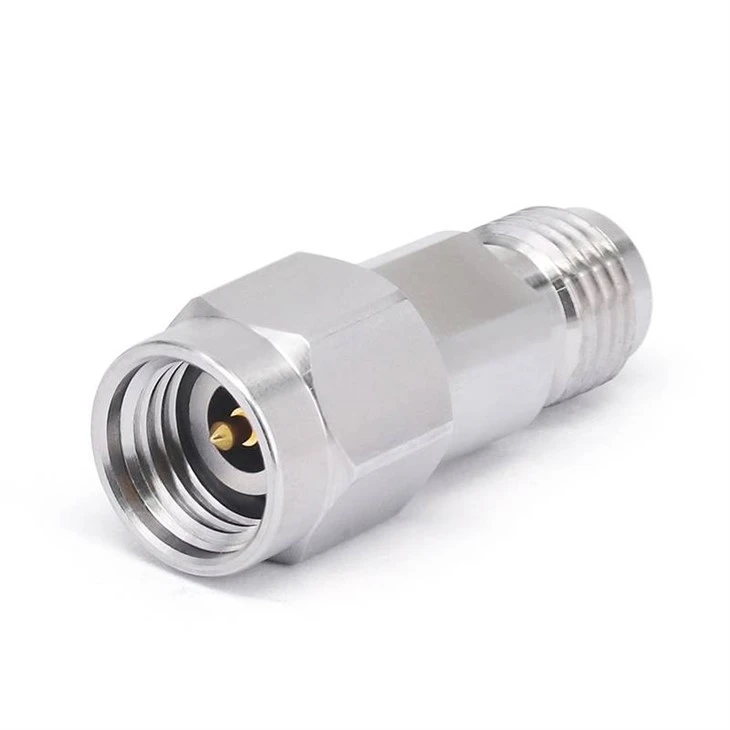

2,92 mm uros 2,92 mm: n naaraan |
|
Fr 1-2.92- kfkg |
|
|
DC -40 GHz |
1.20 |

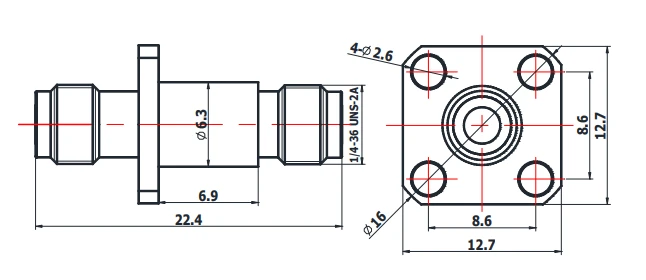

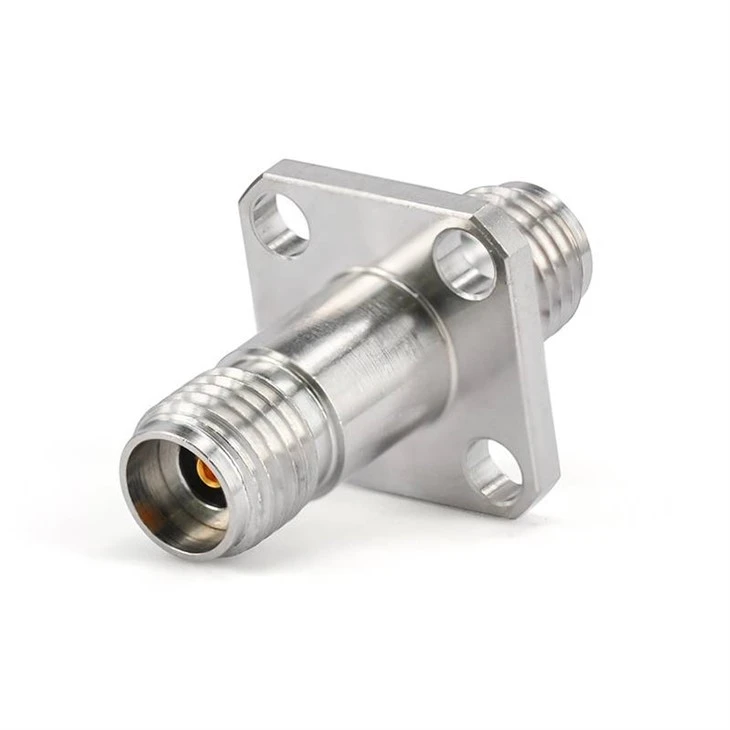

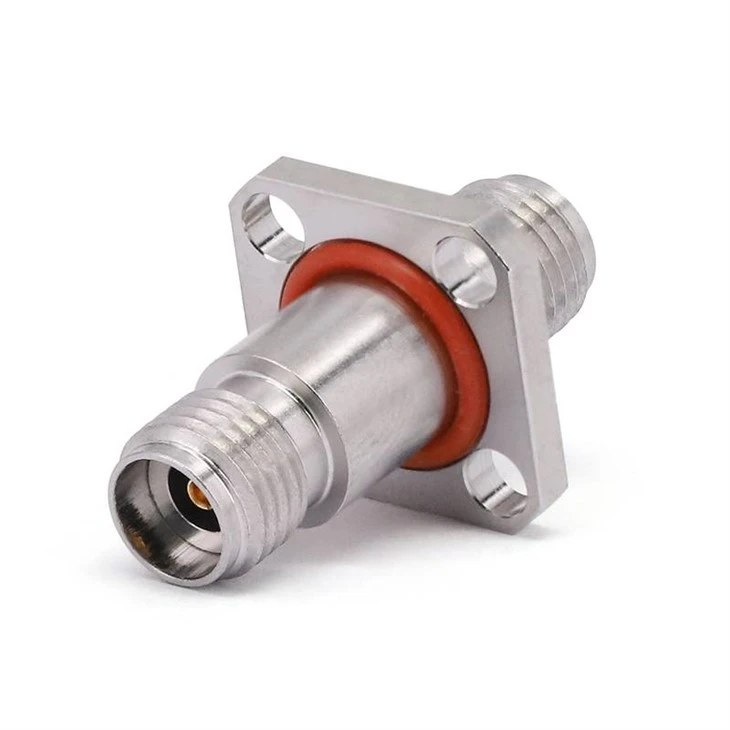

2,92 mm naaras 2,92 mm: n naaraan 4 reikään laippa |
|
Fr 1-2.92- kfkg 1- m |
|
|
DC -40 GHz |
1.20 |
2,92 mm naaras 2,92 mm: n naaraan 4 reikään laippa |
|
Fr 1-2.92- jfks |
|
|
DC -40 GHz |
1.20 |

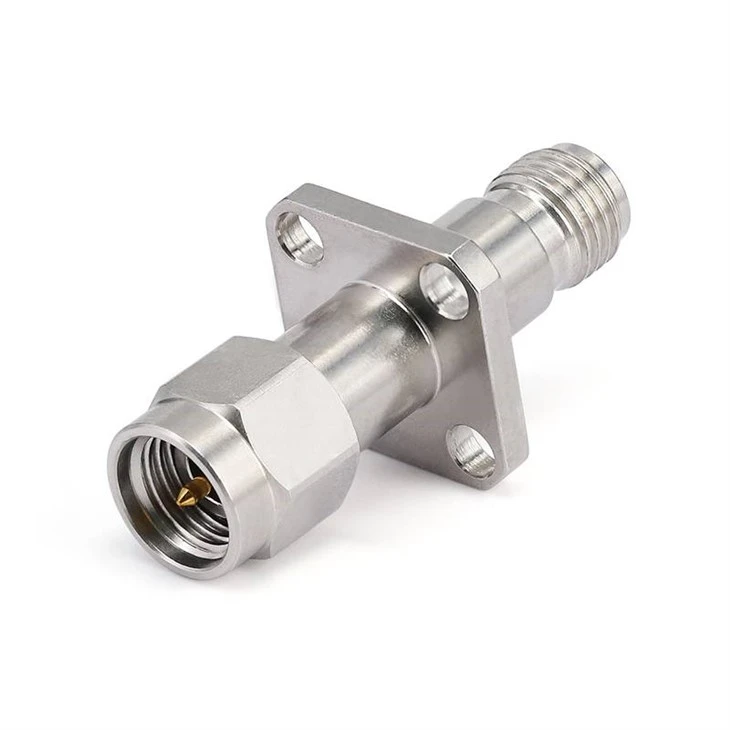

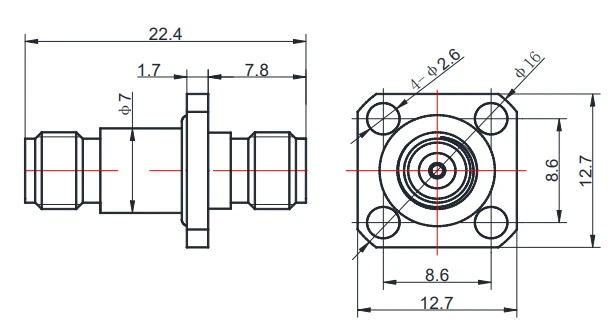

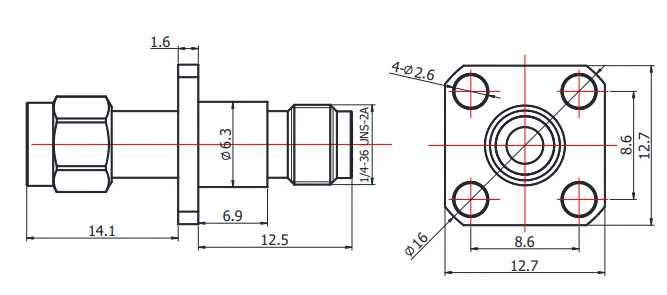

2,92 mm: n uros 2,92 mm: n naaraan 4 reikällä laippa |
|
Fr 1-2.92- Kykg |
|
|
DC -40 GHz |
1.20 |

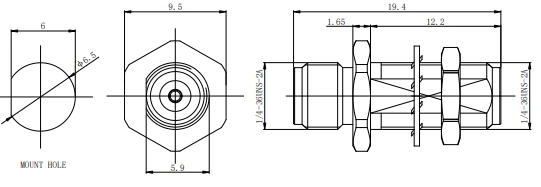

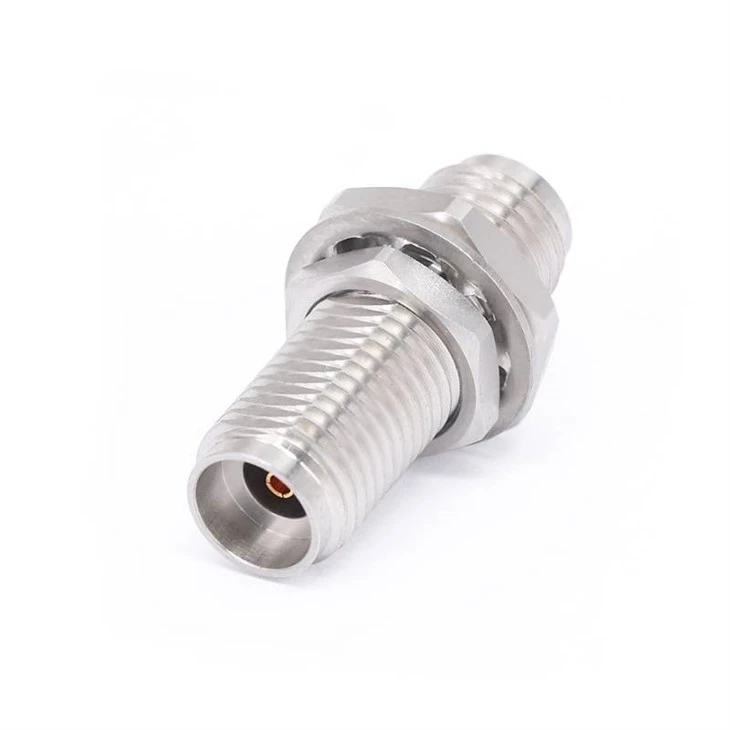

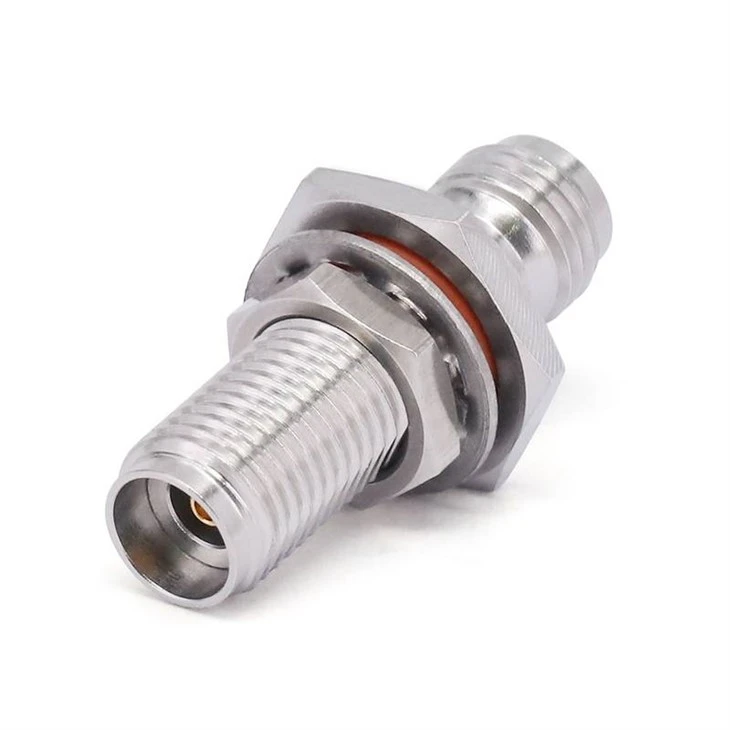

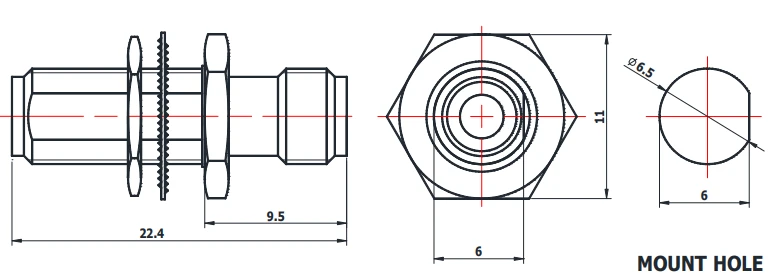

2,92 mm: n naaras 2,92 mm: n naaraan, jossa on laipio -vuori |
|
Fr 1-2.92- Kykg -1 |
|
|
DC -40 GHz |
1.20 |
2,92 mm: n naaras 2,92 mm: n naaraan, jossa on laipio -vuori |
|
Fr 1-2.92- jwks |
|
|
DC -40 GHz |
1.20 |

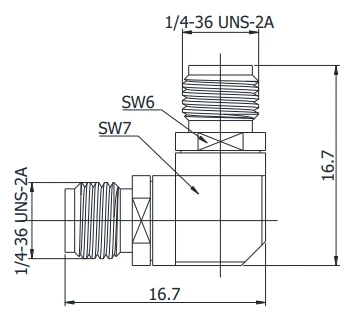

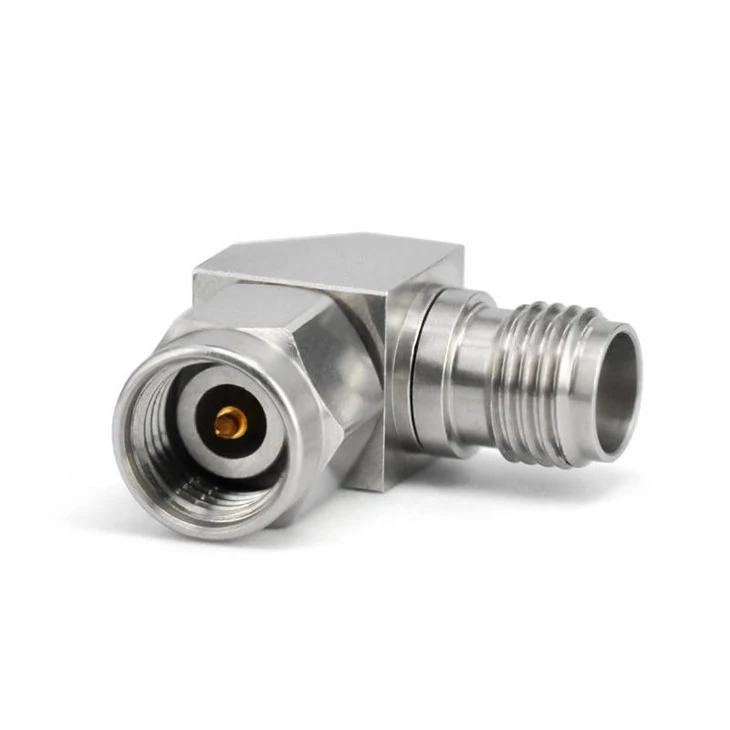

2,92 mm: n uros 2,92 mm: n naaraan, jolla on suorakulma |
|
Fr 1-2.92- kwks |
|
|
DC -40 GHz |
1.20 |

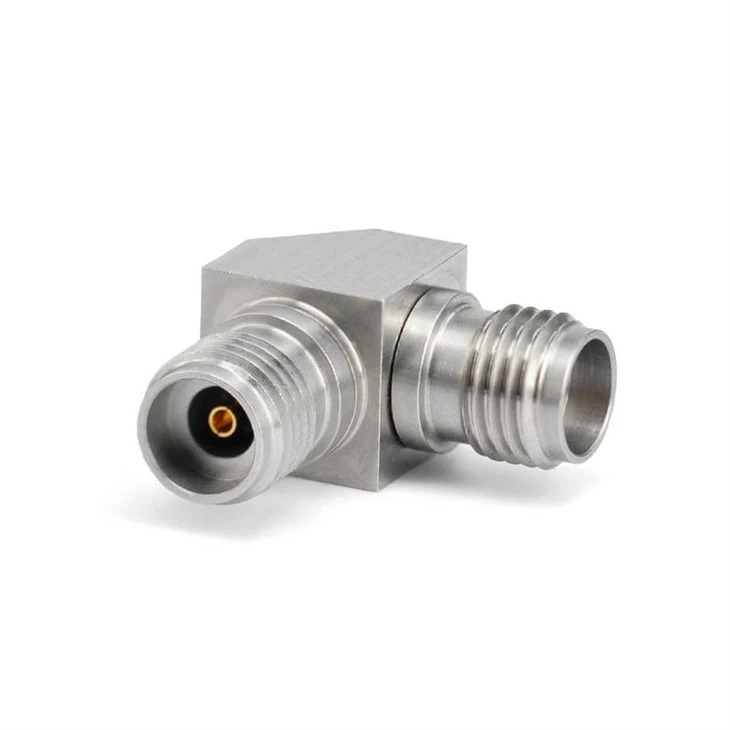

2,92 mm naaras 2,92 mm: n naaraan, jolla on suorakulma |
|
Fr 1-2.92- jwjs |
|
|
DC -40 GHz |
1.20 |

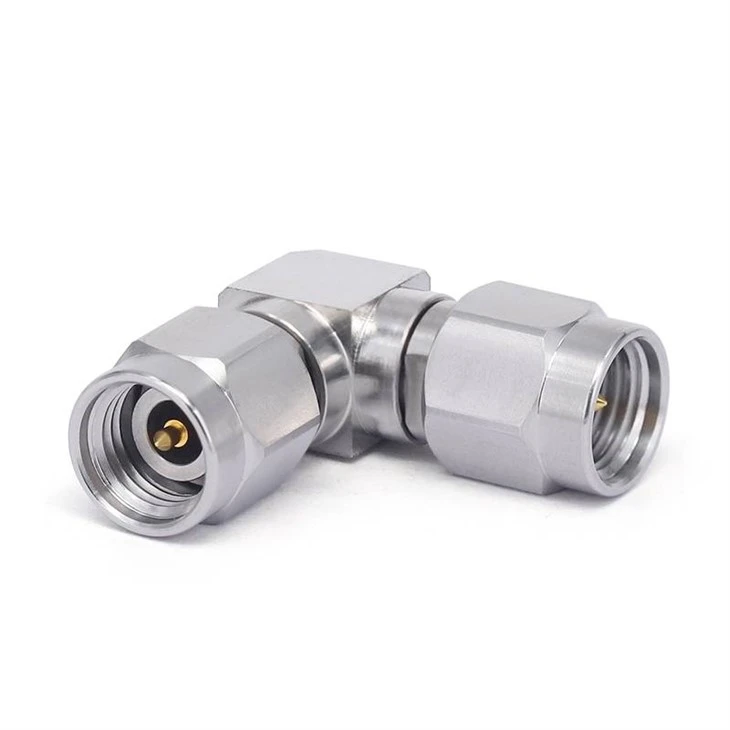

2,92 mm: n uros 2,92 mm: n uros, jolla on suorakulma |
|
1,85 mm - 2,92 mm: n RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-2.92/1.85- jjs |
|
|
DC -40 GHz |
1.20 |
2,92 mm: n uros 1,85 mm: n urokseen |
|
Fr 1-2.92/1.85- kks |
|
|
DC -40 GHz |
1.20 |
2,92 mm: n naaras 1,85 mm: n naaraan |
|
Fr 1-2.92/1.85- jks |
|
|
DC -40 GHz |
1.20 |
2,92 mm uros 1,85 mm: n naaraan |
|
Fr 1-2.92/1.85- kjs |
|
|
DC -40 GHz |
1.20 |
2,92 mm: n naaras 1,85 mm: n urospuoliseen |
|
2,92 mm - 2,4 mm: n RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-2.92/2.4- jjs |
|
|
DC -40 GHz |
1.15 |
2,92 mm: n uros 2,4 mm: n urokseen |
|
Fr 1-2.92/2.4- kks |
|
|
DC -40 GHz |
1.15 |
2,92 mm: n naaras 2,4 mm: n naaraan |
|
Fr 1-2.92/2.4- jks |
|
|
DC -40 GHz |
1.15 |
2,92 mm uros 2,4 mm: n naaraan |
|
Fr 1-2.92/2.4- kjs |
|
|
DC -40 GHz |
1.15 |
2,92 mm: n naaras 2,4 mm: n urospuoliseen |
|
Fr 1-2.92/2.4- jwjs |
|
|
DC -40 GHz |
1.15 |
2,92 mm: n uros 2,4 mm: n uros, jolla on suorakulma |
|
3,5 mm - 2,92 mm RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-3.5/2.92- jjs |
|
|
DC -26.5 GHz |
1.15 |

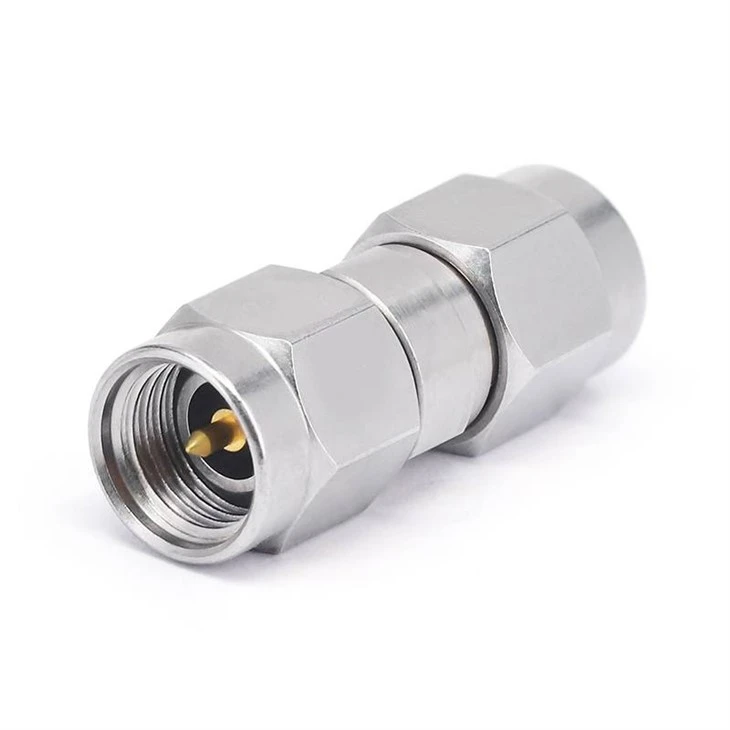

3,5 mm: n uros - 2,92 mm uros |
|
Fr 1-3.5/2.92- kks |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm naaras 2,92 mm: n naispuoliseen |
|
Fr 1-3.5/2.92- jks |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm: n uros - 2,92 mm: n naaras |
|
Fr 1-3.5/2.92- kjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm naaras 2,92 mm: n urospuoliseen |
|
2,92 mm - GPO (SMP) RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-2.92/gpo-jj |
|
|
DC -40 GHz |
1.25 |
2,92 mm uros GPO: een (SMP) uros |
|
Fr 1-2.92/gpo-kk |
|
|
DC -40 GHz |
1.25 |
2,92 mm: n naaras GPO: lle (SMP) naaras |
|
Fr 1-2.92/gpo-jk |
|
|
DC -40 GHz |
1.25 |
2,92 mm uros GPO: een (SMP) naaras |
|
Fr 1-2.92/gpo-kJ |
|
|
DC -40 GHz |
1.25 |
2,92 mm: n naaras GPO (SMP) uros |
|
Fr 1-2.92/gpo-kfks-a |
|
|
DC -40 GHz |
1.35 |
2,92 mm: n naaras GPO (SMP) naarasadapterilla, jossa on 2 reikäinen laippa |
|
2,92 mm GPPO (Mini SMP) RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-2.92/gppo-jj |
|
|
DC -40 GHz |
1.25 |
2,92 mm uros GPPO: lle (mini-Smp) uros |
|
Fr 1-2.92/gppo-kk |
|
|
DC -40 GHz |
1.25 |
2,92 mm naaras GPPO: lle (mini-Smp) naaras |
|
Fr 1-2.92/gppo-Jk |
|
|
DC -40 GHz |
1.25 |
2,92 mm uros GPPO: lle (mini-Smp) naaras |
|
Fr 1-2.92/gppo-kJ |
|
|
DC -40 GHz |
1.25 |
2,92 mm naaras GPPO: lle (mini-Smp) uros |
|
2,92 mm - G3PO (SMPS) RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-2.92/g3po-jj |
|
|
DC -40 GHz |
1.30 |
2,92 mm uros G3PO (SMPS) uros |
|
Fr 1-2.92/g3po-kk |
|
|
DC -40 GHz |
1.30 |
2,92 mm naaras G3PO: lle (SMPS) naaras |
|
Fr 1-2.92/g3po-kJ |
|
|
DC -40 GHz |
1.30 |
2,92 mm naaras G3PO (SMPS) uros |
|
Fr 1-2.92/g3po-jk |
|
|
DC -40 GHz |
1.30 |
2,92 mm: n uros G3PO (SMPS) -naaraan |
|
2,92 mm - N RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-2.92/n-jjs |
|
|
DC -18 GHz |
1.09 |
N uros - 2,92 mm uros |
|
Fr 1-2.92/n-kks |
|
|
DC -18 GHz |
1.09 |
N naaras 2,92 mm: n naispuolinen |
|
Fr 1-2.92/n-kjs |
|
|
DC -18 GHz |
1.09 |
N uros - 2,92 mm: n naaras |
|
Fr 1-2.92/n-Jks |
|
|
DC -18 GHz |
1.09 |
N naaras - 2,92 mm: n uros |
|
2,92 mm SMA RF -sovittimeen |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- SMA/2.92- jjs-A |
|
|
DC -18 GHz |
1.15 |
SMA -uros - 2,92 mm: n uros |
|
Fr 1- SMA/2.92- kks-A |
|
|
DC -18 GHz |
1.15 |
SMA -naaras 2,92 mm: n naaraan |
|
Fr 1- SMA/2.92- kjs-A |
|
|
DC -18 GHz |
1.15 |
SMA -naaras - 2,92 mm: n uros |
|
Fr 1- SMA/2.92- JKS-A |
|
|
DC -18 GHz |
1.15 |
SMA -uros - 2,92 mm: n naaras |
