Yleiskäyttöiset testikaapelit
Yleiskäyttöisiä testikaapeleita käytetään laajasti kaapelituotteita kentällä, kuten elektronisella testauksella. Useita ominaisuuksia on vastaamaan monipuolisia käyttövaatimuksia . liittimien suhteen, tämä kaapeli tarjoaa erityyppisiä liittimiä, mukaan lukien 1 . 85 mm, 2 . 4 mm, 2,92 mm, SMA, G3PO ja GPPO. Kaikkien liittimien impedanssi on 50 ohmia ja tavallinen napaisuus.
Kuvaus
Yleiskäyttöiset testikaapelit

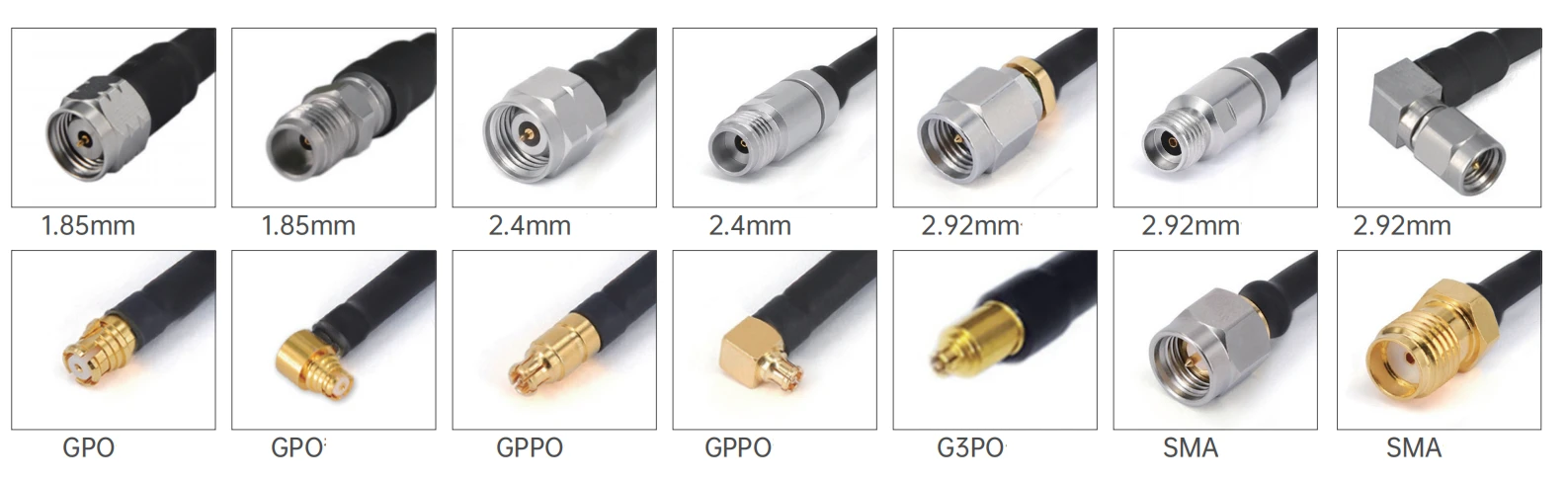

Yleiskäyttöisiä testikaapeleita käytetään laajasti kaapelituotteita kentällä, kuten elektronisella testauksella. Useita ominaisuuksia on vastaamaan monipuolisia käyttövaatimuksia . liittimien suhteen, tämä kaapeli tarjoaa erityyppisiä liittimiä, mukaan lukien 1 . 85 mm, 2 . 4mm, 2 . 92mm, SMA, G3PO ja GPPO ja GPPO. Kaikkien liittimien impedanssi on 50 ohmia ja tavallinen napaisuus. Lisäksi liittimissä on useita asennusmenetelmiä, mukaan lukien suorat ja oikeat kulmatyypit, jotka voidaan joustavasti mukauttaa eri laitteen rajapintoihin.
Tuotteen esittely
Materiaalin valinnan kannalta keskuskontakti, ulkoinen kosketus ja päärunko on valmistettu materiaaleista, kuten kullalla päällystetyillä kullalla päällystetyillä messinkillä, tai passiivisella ruostumattomalla teräksellä, joilla on hyvä sähkönjohtavuus ja korroosion vastus .. Teräs, eristyskerros on kiinteä PTFE, suojakerros koostuu hopea -päällystetystä kupariteipistä ja kuparilankasta, ja vaippa on valmistettu FEP -materiaalista . Tämä ei vain tehokkaasti suojaa häiritseviä signaaleja, vaan myös tiettyjä mekaanisia voimia ja ympäristövastuksia .
Tuotesovellus
Viestinnän tukiasemien, matkapuhelimien, satelliittiviestinnän laitteiden jne. Tutkimuksen, kehittämisen, tuotannon ja testauksen aikana vaaditaan yhdistämään erilaisia testausvälineitä viestinnän vakaan signaalin siirron varmistamiseksi erilaisia testausvälineitä, jotta voidaan varmistaa laitteiden erilaiset suorituskykyindikaattorit, kuten signaalin voimakkuus, tiheysominaisuudet, siirtoastiat, jne..}. käytetään signaaligeneraattoreiden, spektrianalysaattorien ja muiden laitteiden yhdistämiseen tukiasemien radiotaajuuden suorituskyvyn tarkkaan, varmistamalla, että tukiasemat voivat tarjota vakaat ja tehokkaat viestintäpalvelut .
Tärkeät muistiinpanot
1. Mukautettujen kaapelikokoonpanojen saamiseksi, älä unohda jättää pituustietosi kassalle;
2. Kaikki kaapelikokoonpanot voidaan toimittaa vaiheittaisilla pareilla tai ryhmillä; Jos tarvitset kaapeleita vaiheen sovittamiseksi, lähetä meille sähköpostia: sales@flexirf.com
Tuotekohtaiset tiedot
|
Kokoonpano |
|
|
Liitin 1 tyyppi |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N |
|
Liitin 1 impedanssi |
50 ohmia |
|
Liitin 1 napaisuus |
Standardi |
|
Connector 2 -tyyppi |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N |
|
Liitin 2 impedanssi |
50 ohmia |
|
Liittimen 2 napaisuus |
Standardi |
|
Liittimen kiinnitysmenetelmä |
Ei yhtään |
|
Liittimen runko |
Suorakulma |
|
Materiaalitiedot |
|
|
Keskikoko |
Messinki kultapinnoitettu, beryllium kupari kultainen |
|
Ulompi kosketus |
Messinki kultapinnoitettu, beryllium -kuparikulta, ruostumaton teräs passiivinen |
|
Vartalo |
Messinki kultainen, beryllium -kuparikulta, ruostumattomasta teräksestä passiivinen |
|
Dielektrinen |
PEI/PTFE |
|
Ympäristötiedot |
|
|
Lämpötila -alue |
-40 aste +165 aste |
|
2011/65/EU (ROHS) |
Vaatimusten mukainen |
|
Kaapelitekniikat |
|
|
Keskuksen kapellimestari |
Hopeoitu kupari |
|
Dielektrinen |
Kiinteä PTFE |
|
Kaksi suojaa |
Hopeapinnoitettu kuparinauha ja lanka |
|
Takki |
Fep |
|
Kapasitanssi (PF/M) |
95.1 |
|
Etenemisnopeus (%) |
70 |
|
Suojaustehokkuus |
<-100dB @ 1GHz |
|
Virrankäsittely |
10watt @ 18 GHz merenpinnan tasolla, VSWR1.0 |
Tuotetyyppi
| GAF71/RG405SS 405 -sarjan joustava kaapelikokoonpano | ||||
 |
Rakenteen materiaalin halkaisija (mm) |
|||
|
1 |
Sisäkapellimestari |
Hopeapinnoitettu kuparikerros |
0.51±0.05 |
|
|
2 |
Eriste |
Kiinteä PTFE |
1.63±0.05 |
|
|
3 |
Sisäsuoja |
Hopeapinnoitettu kuparinauha |
1.80±0.05 |
|
|
4 |
Ulompi suojaus |
Hopeapinnoitettu kuparilangan punos |
2.18±0.05 |
|
|
5 |
takki |
Fep |
2.54±0.1 |
|
| Vaimennus, voima (testiolosuhteet 20 asteen merenpinta) | |||||||
|
Taajuus (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Vaimennus (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Vaimennus (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Yleiset mallit ja tekniset indikaattorit
|
|||||
|
Kuva |
Ske |
Liitin 1 |
Liitin 2 |
Ulottuvuus |
Paluumenetys/VSWR |
 |

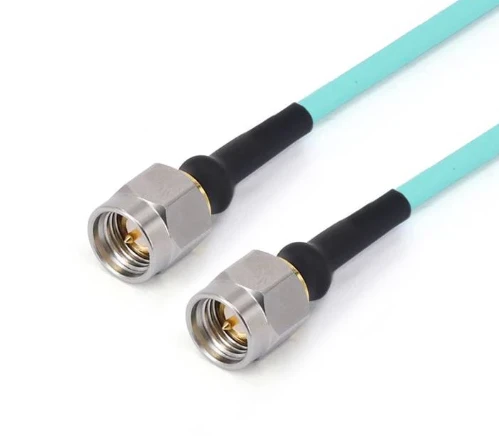

Frf 71- smmsmm-xxx |
SMA -uros |
SMA -uros |
DC -26.5 GHz |
1.30 |
 |

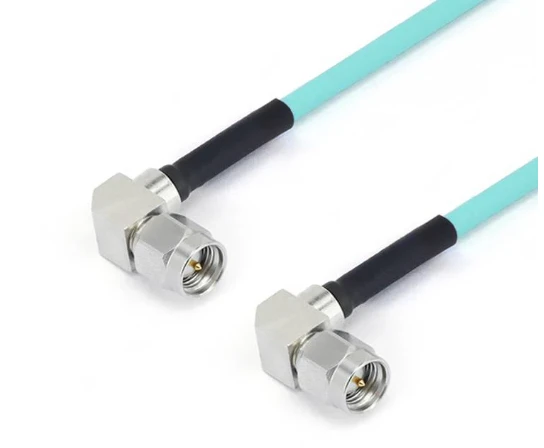

Frf 71- smwmsmwm-xxx -18 g |
SMA -uros, jolla on suorakulma |
SMA -uros, jolla on suorakulma |
DC -18 GHz |
1.30 |
 |

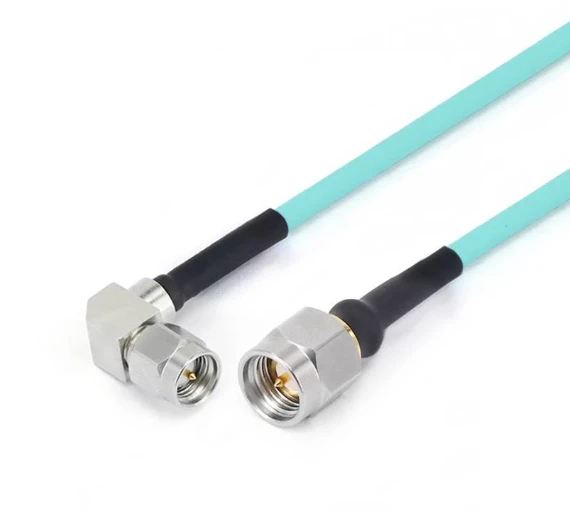

Frf 71- smmsmwm-xxx -18 g |
SMA -uros |
SMA -uros, jolla on suorakulma |
DC -18 GHz |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA -uros |
GPO (SMP) -nainen |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
SMA -uros |
GPO (SMP) -naaras, jolla on suorakulma |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA -nainen |
GPO (SMP) -nainen |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA -naaras 4 reikäinen laippa |
GPO (SMP) -nainen |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA -uros |
GPPO (mini-Smp)-naaras |
DC -26.5 GHz |
14 dB |
 |
Frf 71- smmgppwf-xxx |
SMA -uros |
GPPO -nainen, jolla on suorakulma |
DC -26.5 GHz |
14 dB |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA -uros, jolla on suorakulma |
GPPO (mini-Smp)-naaras |
DC -18 GHz |
15 dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA -uros, jolla on suorakulma |
GPPO -nainen, jolla on suorakulma |
DC -18 GHz |
15 dB |
 |
Frf 71- smfgppf-xxx |
SMA -nainen |
GPPO (mini-Smp)-naaras |
DC -26.5 GHz |
14 dB |
 |
Frf 71- smffgppf-xxx |
SMA -naaras 4 reikäinen laippa |
GPPO (mini-Smp)-naaras |
DC -26.5 GHz |
14 dB |
 |
Frf 71-292 m292m-xxx |
2,92 mm uros |
2,92 mm uros |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm uros |
GPO (SMP) -nainen |
DC -40 GHz |
14 dB |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm uros |
GPO (SMP) -naaras, jolla on suorakulma |
DC -40 GHz |
12 dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm: n nainen |
GPO (SMP) -nainen |
DC -40 GHz |
14 dB |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm: n naaras 4 reikäinen laippa |
GPO (SMP) -nainen |
DC -40 GHz |
14 dB |
 |
Frf 71-292 mgppf-xxx |
2,92 mm uros |
GPPO (mini-SMP) naaras |
DC -40 GHz |
14 dB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm: n nainen |
GPPO (mini-SMP) naaras |
DC -40 GHz |
14 dB |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm: n naaras 4 reikäinen laippa |
GPPO (mini-SMP) naaras |
DC -40 GHz |
14 dB |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm uros |
GPPO (mini-Smp)-naaras, jolla on suorakulma |
DC -40 GHz |
12 dB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm uros |
G3PO (SMPS) naaras |
DC -40 GHz |
14 dB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm: n nainen |
G3PO (SMPS) naaras |
DC -40 GHz |
14 dB |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm: n naaras 4 reikäinen laippa |
G3PO (SMPS) naaras |
DC -40 GHz |
14 dB |
 |
Frf 71-24 m24m-xxx |
2,4 mm mies |
2,4 mm mies |
DC -50 GHz |
14 dB |
 |
Frf 71-24 fgpf-xxx |
2,4 mm naaras |
GPO (SMP) -nainen |
DC -40 GHz |
12 dB |
 |
Frf 71-24 ffgpf -100 |
2,4 mm: n naaras 4 reikäinen laippa |
GPO (SMP) -nainen |
DC -40 GHz |
12 dB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm mies |
GPO (SMP) -naaras, jolla on suorakulma |
DC -40 GHz |
10 dB |
 |
Frf 71-24 mgppf-xxx |
2,4 mm mies |
GPPO (mini-SMP) naaras |
DC -40 GHz |
12 dB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm mies |
GPPO (mini-Smp)-naaras, jolla on suorakulma |
DC -40 GHz |
10 dB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm naaras |
GPPO (mini-SMP) naaras |
DC -40 GHz |
12 dB |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm: n naaras 4 reikäinen laippa |
GPPO (mini-SMP) naaras |
DC -40 GHz |
12 dB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm uros |
G3PO (SMPS) naaras |
DC - 67 GHz |
10 dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm naaras |
G3PO (SMPS) naaras |
DC - 67 GHz |
10 dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm 4 reikällä laippa |
G3PO (SMPS) naaras |
DC - 67 GHz |
10 dB |
|

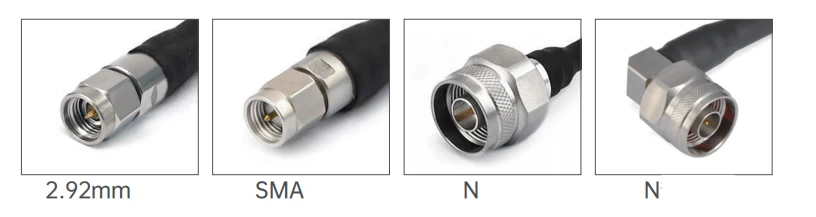

GAF72/RG402SS 402 -sarjan joustava kaapelikokoonpano |
||||||
|
Rakenteen materiaalin halkaisija (mm) |
||||||
 |
1 |
Sisäkapellimestari |
Hopeapinnoitettu kuparikerros |
0.92±0.05 |
||
|
2 |
Eriste |
Kiinteä PTFE |
2.97±0.05 |
|||
|
3 |
Sisäsuoja |
Hopeapinnoitettu kuparinauha |
3.25±0.05 |
|||
|
4 |
Ulompi suojaus |
Hopeapinnoitettu kuparilangan punos |
3.58±0.1 |
|||
|
5 |
takki |
Fep |
4.12±0.13 |
|||
| Vaimennus, voima (testiolosuhteet 20 asteen merenpinta) | |||||||
|
Taajuus (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Vaimennus (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Vaimennus (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Yleiset mallit ja tekniset indikaattorit
|
|||||
|
Kuva |
Ske |
Liitin 1 |
Liitin 2 |
Ulottuvuus |
Paluumenetys/VSWR |
|
|
Frf 72- smmsmm-xxx |
SMA -uros |
SMA -uros |
DC -26.5 GHz |
1.30 |
|
|

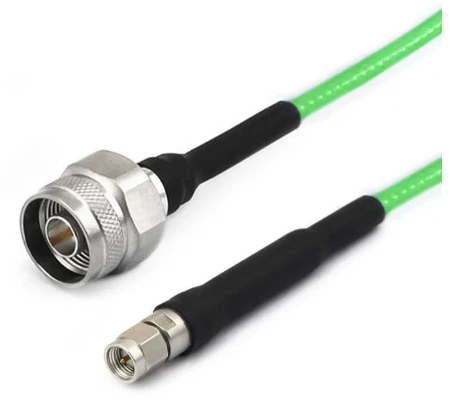

Frf 72- nmsmm-xxx |
N -uros |
SMA -uros |
DC -18 GHz |
1.25 |
|
|

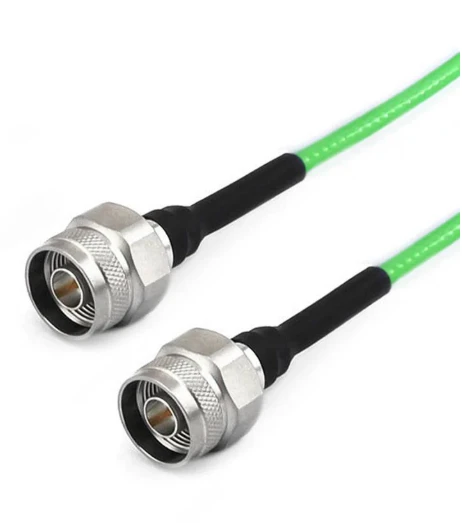

Frf 72- nmnm-xxx |
N -uros |
N -uros |
DC -18 GHz |
1.25 |
