sarven antennin toimintaperiaate





1. Perusrakenne

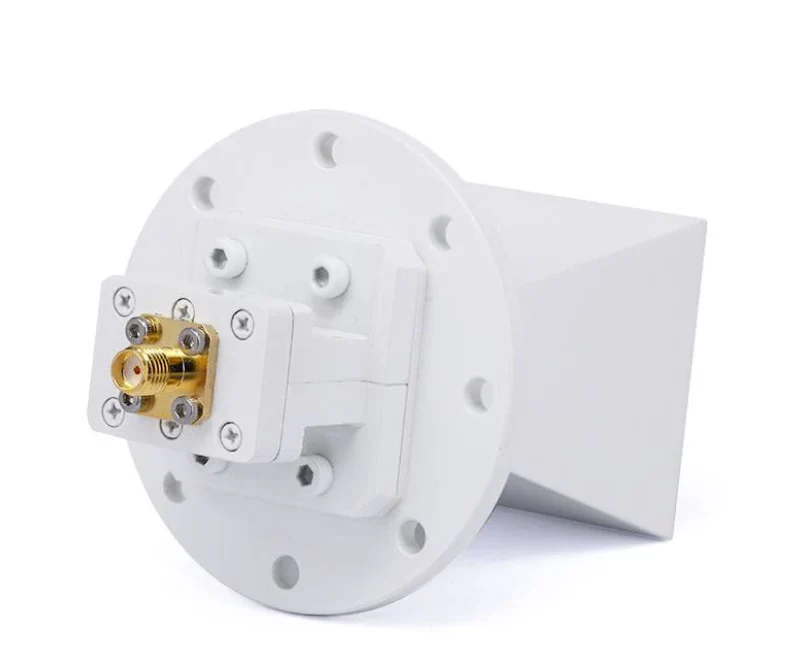

Sarven antenni koostuu tyypillisesti johtavasta rakenteesta sarven muodossa, leveä pää ylöspäin ja kapea pää, joka on kytketty syöttölähteeseen ., sarven muoto voi olla suorakaiteen muotoinen, pyöreä tai muu muoto, riippuen suunnitteluvaatimuksista .}}}}}}}}}}}}}}}}}}}}}}

2. Työperiaate

Sarven antennin toimintaperiaate perustuu sähkömagneettisten aaltojen etenemiseen ja säteilyyn aaltojohdon läpi:

Syöttölähde: Sarven antennin syöttölähde on tyypillisesti aaltojohto tai mikroaaltouunin lähetyslinja, joka toimittaa sähkömagneettisen aaltosignaalin sarven kapeaan päähän (nimeltään "sarven suu") .

Aaltojohtotoiminto: Sarven kapea pää on yleensä kytketty aaltojohtoon, joka on johtava putki, joka ohjaa tehokkaasti korkean taajuuden signaaleja . Aaltojohto siirtää sähkömagneettisen aallon sarven avaamiseen .}}}}}}

Säteilyprosessi: Kun sähkömagneettinen aalto tulee sarven kapeaan päähän, signaalin sähkö- ja magneettikentät alkavat laajentaa . sarven muoto muuttaa vähitellen saapuvan sähkömagneettisen aallon säteileviksi aaltoiksi, jotka etenevät avaruudessa ..

Säteilykuvio: Sarven antennin säteilykuvio on suhteellisen tasainen, ja hyvä suuntaus . Signaali säteilee sarven aukosta, muodostaen tyypillisesti kartiomaisen säteen .

3. Edut

Suurta voittoa: Voimakkaan suuntauksensa vuoksi sarvenantenni voi keskittyä signaaleihin, lisäämällä vahinkoa .

Leveä kaistanleveys: Sarven antennilla on laaja taajuusvaste, joten se sopii signaaleille useilla taajuusalueilla .

Yksinkertainen rakenne: Sarven antennilla on yksinkertainen muotoilu, se on helppo valmistaa ja pystyy käsittelemään suhteellisen suuria tehotasoja .

4. Sovellukset

Sarven antenneja käytetään laajasti:

Mikroaalto- ja RF -viestintä

Tutkajärjestelmät

Satelliittiviestintä

Elektroniset mittauslaitteet

Radio Astronomian havainnot

Yhteenvetona voidaan todeta, että sarvenantenni toimii muuttamalla sähkömagneettiset aallot aaltojohtosta säteileviksi aaltoiksi avaruudessa tarjoamalla suuren vahvistuksen ja vahvan suuntauksen . sitä käytetään erilaisissa korkean taajuuden signaalin lähetyssovelluksissa .}}}}}}}}}}}}}}
