Puolirangat kaapelikokoonpanot

Puoli-jäykät kaapelikokoonpanot ovat korkean suorituskyvyn tuotteita, joita käytetään laajasti radiotaajuudessa (RF) ja mikroaaltokentissä, jotka kykenevät täyttämään monenlaisia monimutkaisia yhteys- ja signaalinsiirtovaatimuksia .. Puolirakenteinen rakenne antaa kaapelin ylläpitää kiinteää muotoa . asennettuna, se on vähemmän todennäköisesti siirtymässä tai devomalio, varmistaen signaalin luotettavuuden, että asennuksen asennettuna on vähempää Lähetys . se soveltuu monimutkaisisiin johdotusjärjestelmiin, joilla on korkeat vakausvaatimukset .

Tuote on laajalla malleja . Ota FR710S & FR710/GUT - 085 086 "-sarja esimerkkinä . Eri mallit sopivat eri taajuusalueille ja laitteen rajapinnalle . Esimerkiksi FR710 - SMMSMM - XXX -malli on SMA -malliyhdistyksen kanssa, on A -taajuuksilla, on A. 26,5 GHz ja paluumenetyksen/jännitteen seisova aalto -suhde 1.30.

Keskusta kosketus on valmistettu kullattu messinki tai kullattu beryllium-kupari . Ulomman kosketuksen kohdalla voit valita kullattuja messinkiä, kullattuja beryllium-kuparia, passivoitua ruostumattomasta teräksestä jne. . päärunko on samanlainen, jolla on hyvä sähköinen johtavuus ja Corrosion-vastus .} -elokuvassa tai Corrosion-vastustuskestävyydestä. Ptfe . Kaapelin keskusjohdin on hopeapinnoitettu kuparipäällyste

Erinomaisen suorituskyvynsä vuoksi puolirokaisilla kaapelikokoonpanoilla on ratkaiseva rooli lukuisissa aloilla, joilla on tiukat vaatimukset signaalinsiirtoon ., niitä käytetään laajasti eri teollisuudenaloilla, kuten viestintä, elektroniikka ja ilmailutila .}}}}}}}}}}}}

Elektronisen sodankäynnin laitteiden on toimittava korkean intensiteetin sähkömagneettisissa häiriöympäristöissä . puoliksi viivaisten kaapelikokoonpanojen korkea suojaus ja vakaa sähköinen suorituskyky tekevät niistä ihanteellisen valinnan sisäisten liitäntöihin sähköisissä sodankäynnissä .}}}}}}}}

Avaruusaluksen monimutkaisissa järjestelmissä puoliksi jäykkä kaapelikokoonpano käytetään erilaisten instrumenttien ja laitteiden kytkemiseen .

1. Mukautettujen kaapelikokoonpanojen saamiseksi, älä unohda jättää pituustietosi kassalle;
2. Kaikki kaapelikokoonpanot voidaan toimittaa vaiheittaisilla pareilla tai ryhmillä; Jos tarvitset kaapeleita vaiheen sovittamiseksi, lähetä meille sähköpostia: sales@flexirf.com

FR710S & FR710/GUT -085 086 "-sarjan puolivälissä oleva kaapelikokoonpano
	Rakenteen materiaalin halkaisija (mm)
	1	Sisäkapellimestari	Hopeapinnoitettu kuparikerros	0.51±0.0127
	2	Eriste	Kiinteä PTFE	1.688±0.0254
	3	Kapellimestari	Tinattu kupari/kupari	2.2±0.05

Vaimennus, voima (testiolosuhteet 20 asteen merenpinta)
Taajuus (GHz)	0.5	1	5	10	20
Vaimennus (db/m)	0.446	0.640	1.506	2.215	3.29
Voima (W)	190.3	133.2	57.2	39.3	26.7

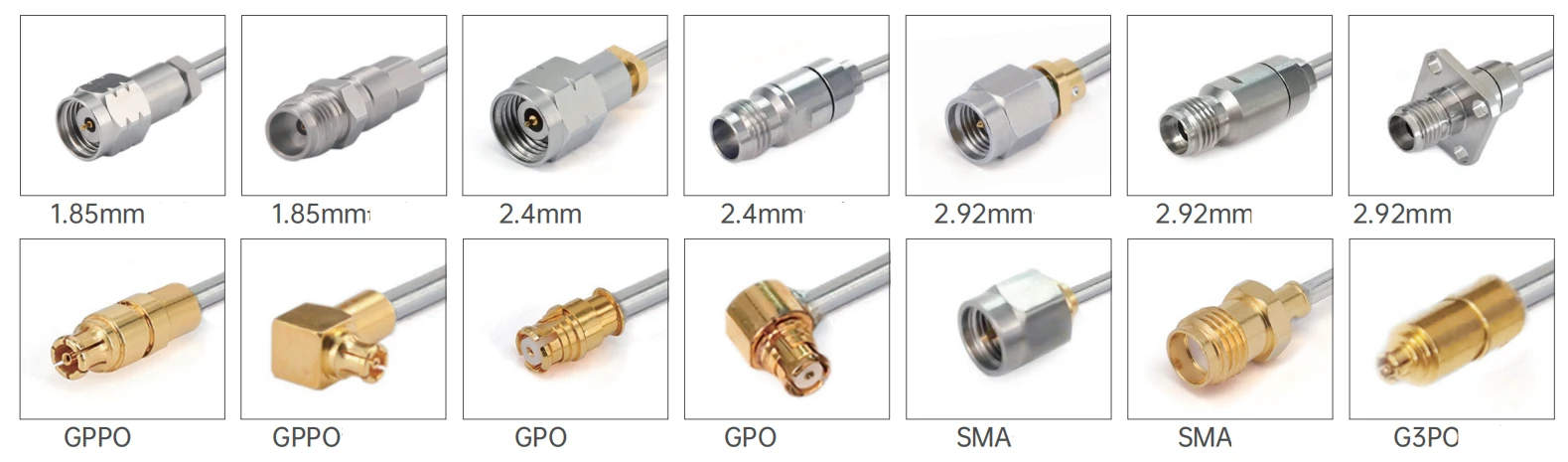

Yleiset mallit ja tekniset indikaattorit
Kuva	Ske	Liitin 1	Liitin 2	Ulottuvuus	Paluumenetys/VSWR

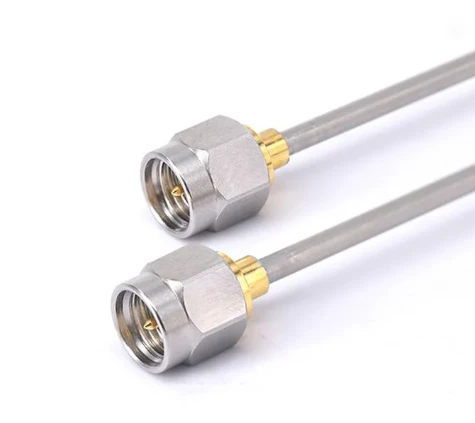

	FR710S-SMMSMM-XXX	SMA -uros	SMA -uros	DC -26.5 GHz	1.30

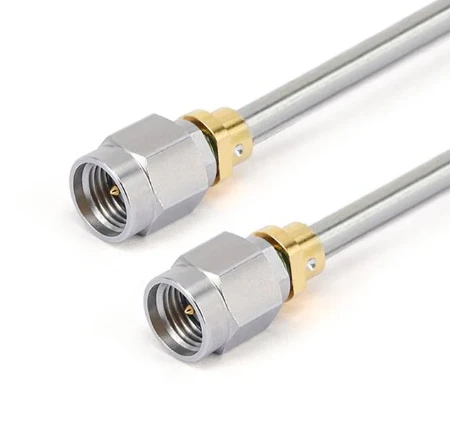

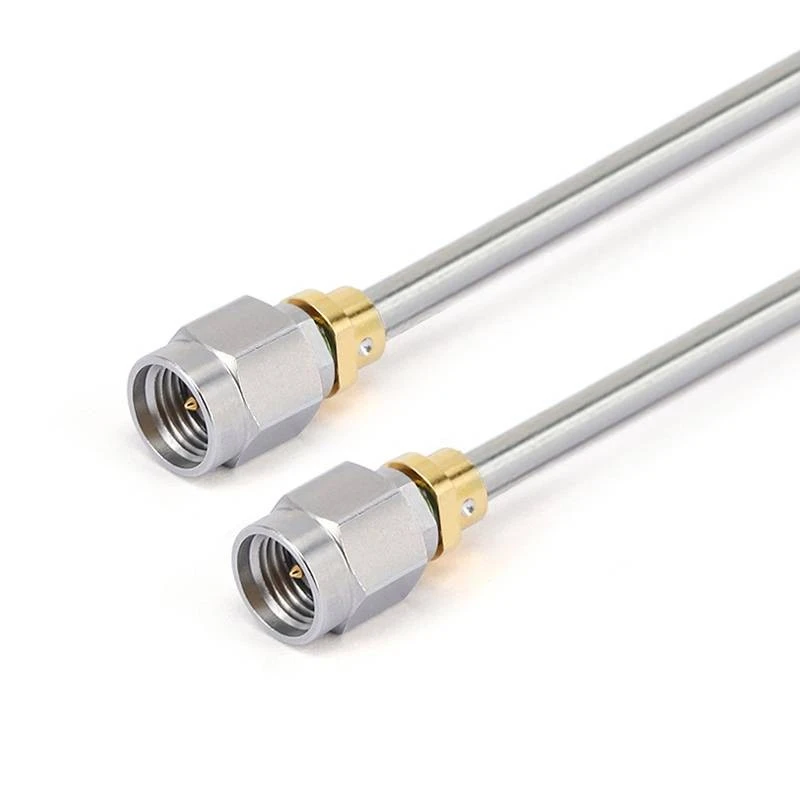

	FR710S -292 M292M-XXX	2,92 mm uros	2,92 mm uros	DC -40 GHz	1.35

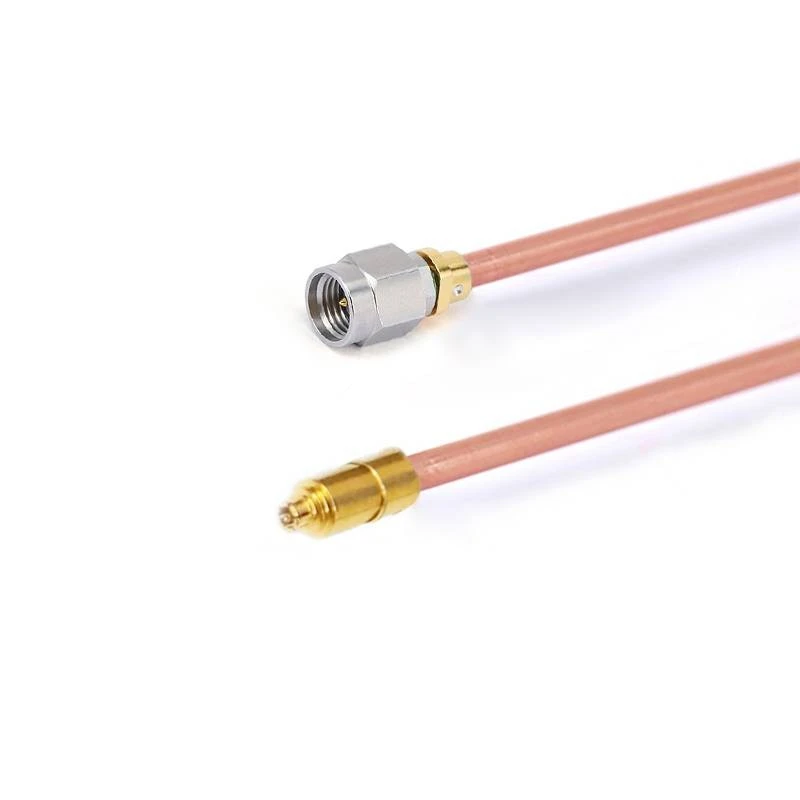

	Fr 710-292 mg3pf-xxx	2,92 mm uros	G3PO (SMPS) naaras	DC -40 GHz	14 dB

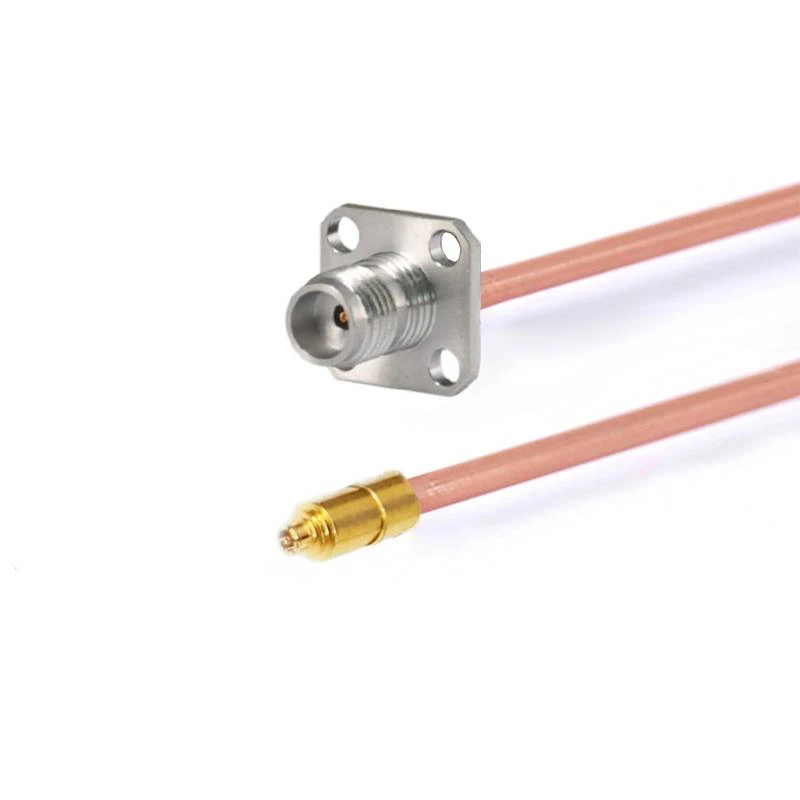

	Fr 710-292 ffg3pf-xxx	2,92 mm: n uros, jolla on 4 reikäinen laippa	G3PO (SMPS) naaras	DC -40 GHz	14 dB
	Fr 710-185 mg3pf-xxx	185 mm: n mies	G3PO (SMPS) naaras	DC -67 GHz	10 dB
	Fr 710-185 fg3pf-xxx	185 mm: n nainen	G3PO (SMPS) naaras	DC -67 GHz	10 dB
	Fr 710-185 ffg3pf-xxx	185 mm: n naaras 4 reikäinen laippa	G3PO (SMPS) naaras	DC -67 GHz	10 dB

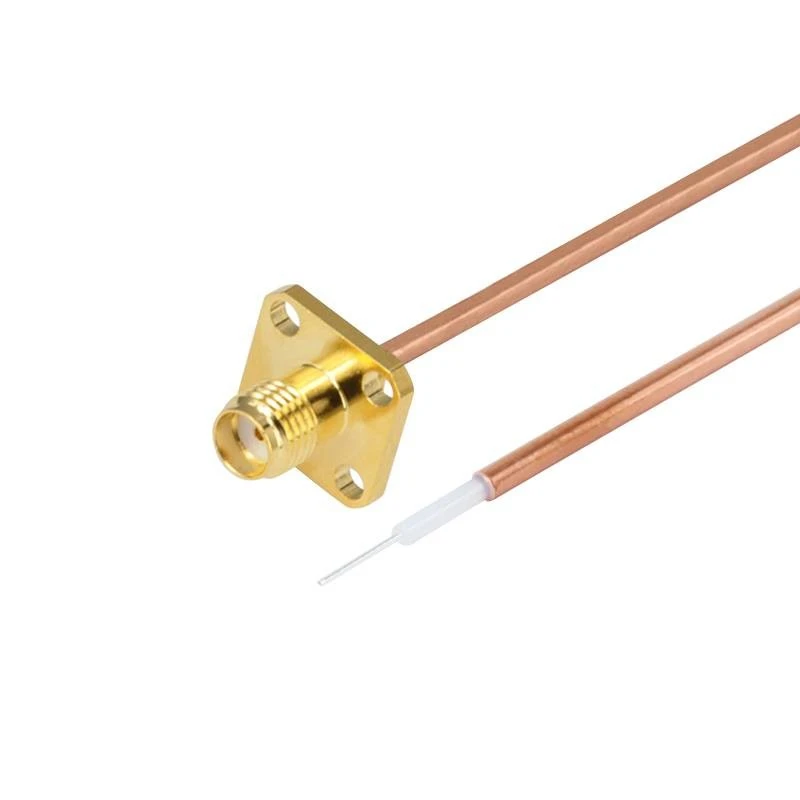

	Fr 710- smff 000- xxx	SMA -naaras 4 reikäinen laippa	Avata	DC -18 GHz	1.30
	Fr 710- smff 000- xxx	SMA -nainen	Avata	DC -18 GHz	1.30
	Fr 710-292 f 000- xxx	2,92 mm: n nainen	Avata	DC -40 GHz	1.35

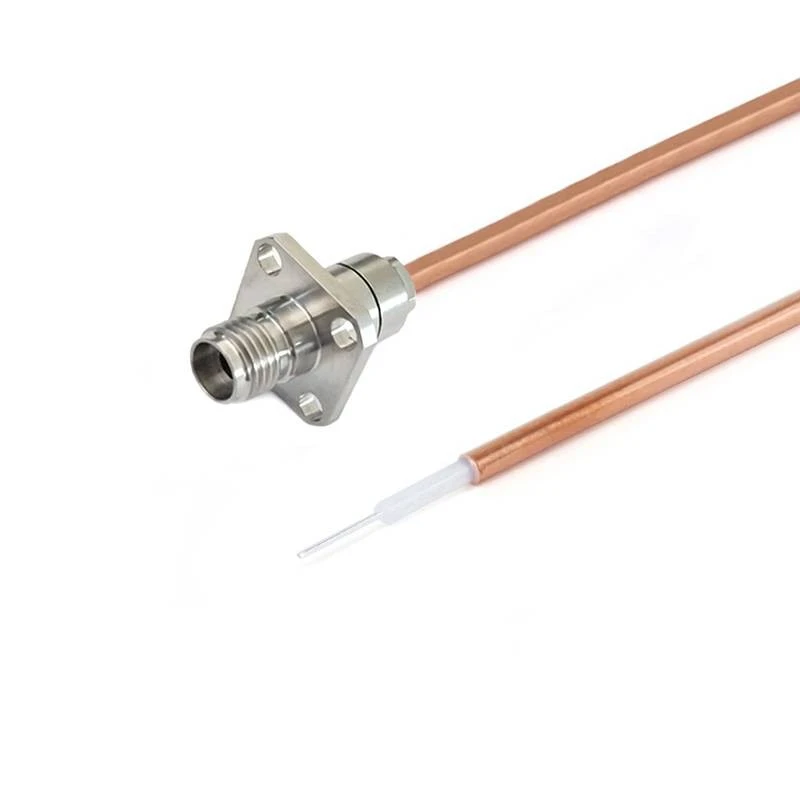

	Fr 710-292 f 000- xxx	2,92 mm: n naaras 4 reikäinen laippa	Avata	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 mm naaras	Avata	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm naaras	Avata	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 mm naaras	Avata	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm: n naaras 4 reikäinen laippa	Avata	DC -67 GHz	1.50
