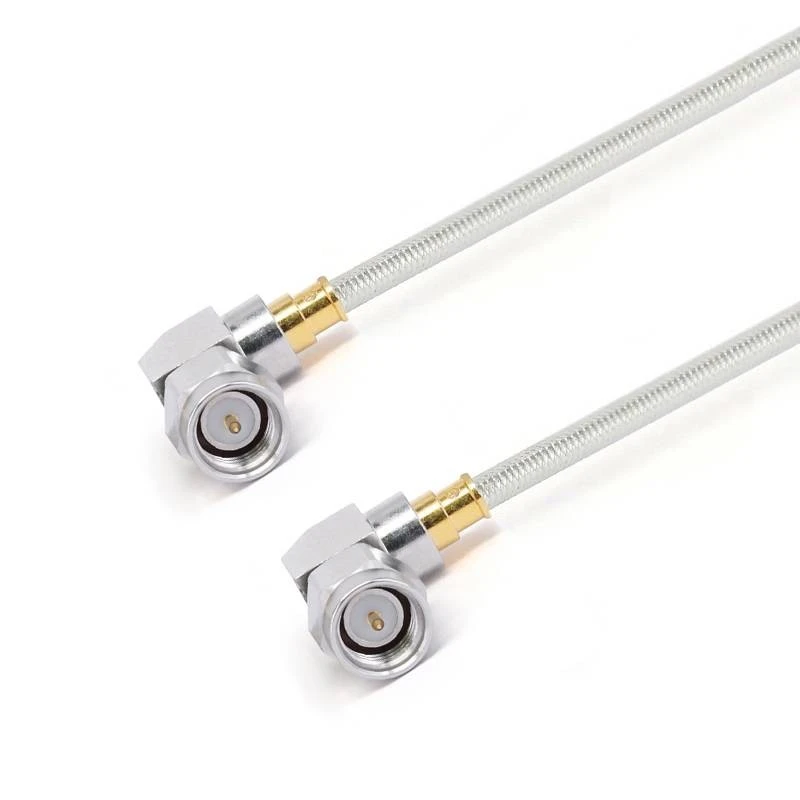

ga711-smwmsmwm-xxx-18g-3

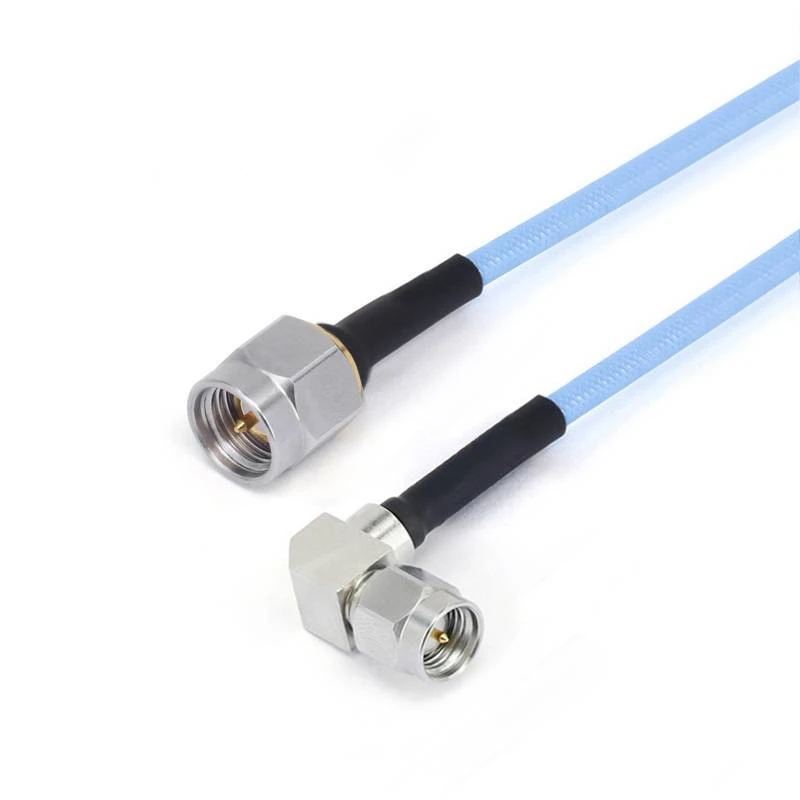

ga712-smmsmwm-xxx-18g-1

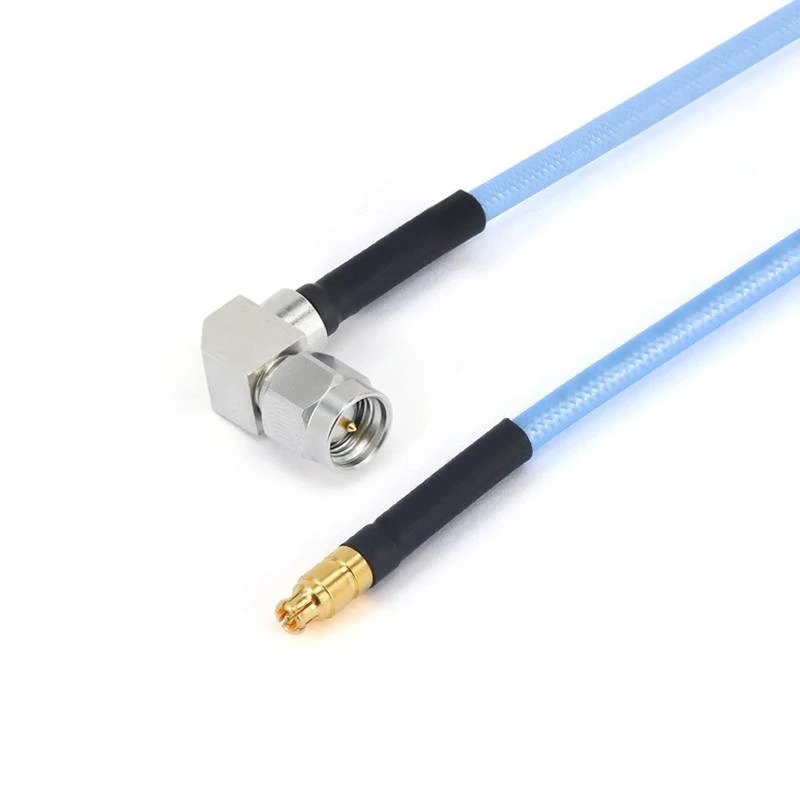

ga712-smwmgppf-xxx-18g-1 (1)
ga712-smwmgppf-xxx-18g-1

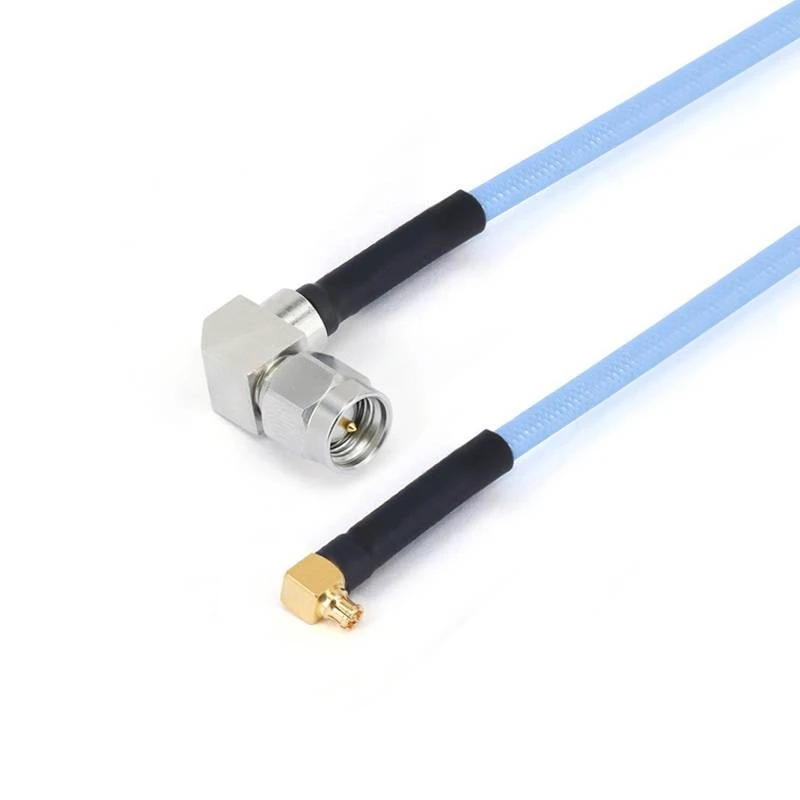

ga712-smwmgppwf-xxx-18g-1

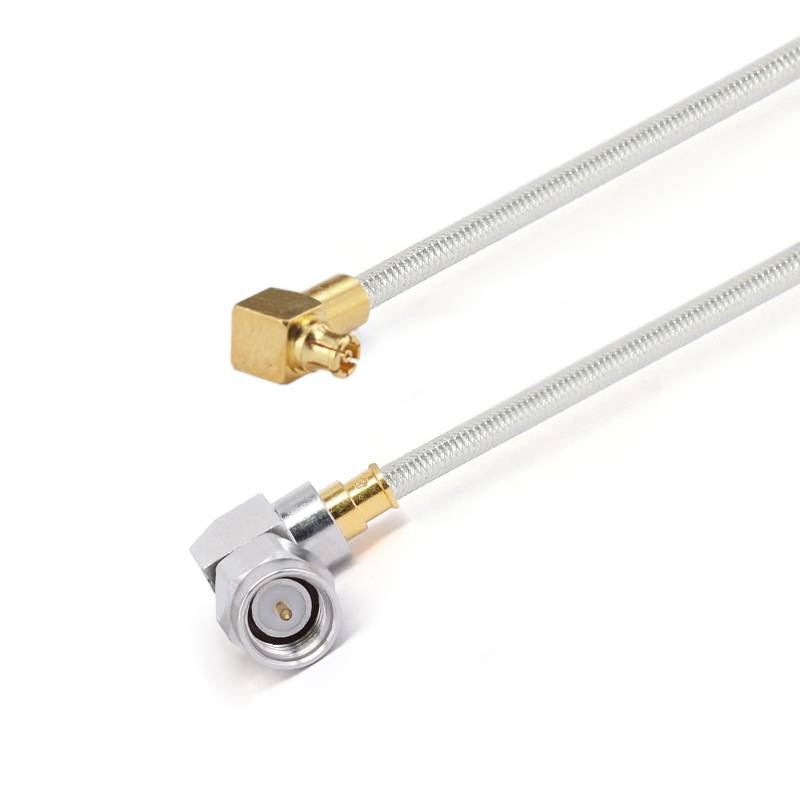

Käsin muodostuvat kaapelikokoonpanot

Käsin muodostuvat kaapelikokoonpanot puolikäytävä koaksiaali on korkean suorituskyvyn puoliväliä, koaksiaalikaapelin kokoonpano, jolla on ratkaiseva rooli useilla aloilla. Tämän tuotteen on muotoiltu ammattimainen joukkue. Erinomaisella suunnittelullaan ja luotettavalla suorituskyvyllä se vastaa lukuisten toimialojen tarpeita. Saatavana on erilaisia kaapelit eritelmiä, kuten 047 ", 086" ja 141 ".

Lähetä kysely

Kuvaus

Käsin muodostuvat kaapelikokoonpanot puoliarvioiva koaksiaali on korkean suorituskyvyn puolivälissä oleva koaksiaalikaapelin kokoonpano, jolla on tärkeä rooli useilla aloilla. Tämän tuotteen on muotoiltu ammattimainen joukkue. Erinomaisella suunnittelullaan ja luotettavalla suorituskyvyllä se vastaa lukuisten toimialojen tarpeita. Saatavana on erilaisia kaapelit eritelmiä, kuten 047 ", 086" ja 141 ".

Lisäksi tuote tarjoaa useita vaihtoehtoja liitintyyppien, impedanssin, napaisuuden, kiinnitysmenetelmien, kosketus- ja asuntomateriaalien suhteen. Liitintyypit sisältävät 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO, GPPO, MMXP jne.; Impedanssi on 50 ohmia, ja napaisuus on vakiona. Asennusmenetelmiä on erilaisia, ja koskettimet ja kotelot on valmistettu materiaaleista, kuten kullalla päällystetty messinki, kullalla päällystetty beryllium kupari ja passiivinen ruostumattomasta teräksestä hyvän sähkönjohtavuuden ja korroosionkestävyyden varmistamiseksi.

Tuotteen esittely

On olemassa sarjoja, kuten FR7 0 1 & FR7 0 2\/suolisto -047- -lomake {{2 0}} 47 "-sarja ja FR711 & FR712\/GUT -085- -lomake 086" -sarja. Eri sarjojen tuotteet vaihtelevat rakenteellisissa mitoissa ja sähköisissä suorituskykyissä. Esimerkiksi FR701: n ja FR702\/suolen -047-}}}}}}}}}}}}}}}}}}}}}}} -sarjan halkaisija on 0,29 ± 0,0127mm, kun taas FR711 & FR712\/suolisto -085- Muoto 086 "-sarja on 0,51 ± 0,0127mm. Erilaisille taajuuksille tarjotaan vastaavat vaimennus- ja sähkötiedot. On myös useita yleisiä malleja ja teknisiä indikaattoreita eri sovellusskenaarioiden vaatimusten täyttämiseksi.

Sähkön suorituskyvyn suhteen keskikannesimellä on hopeapinnoitettu kuparipäällysteinen teräs yhdistettynä kiinteään PTFE-eristimeen ja tinatun kuparilanan ulkojohtimeen. Siinä on alhainen kapasitanssi (95,1pf\/m), korkea etenemisnopeus (70%) ja erinomainen suojaustehokkuus (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

Tuotesovellus

Koska se on taivutettavissa olevaa ja erinomaista sähkösuorituskykyä, sitä käytetään laajasti kentällä, kuten viestintä, elektroniset laitteet sekä testi ja mittaus. Skenaarioissa, kuten - viestintäverkkojen havaitseminen ja teollisuuslaitteiden vianetsintä, puolialoja joustavia kaapeleita käytetään väliaikaisina yhteyskaapeleina. Niitä on helppo kuljettaa ja käyttää. Ne voivat nopeasti luoda testiyhteydet eri laitteiden välillä, mikä mahdollistaa havaitsemistyön tehokkaan loppuun saattamisen.

Tärkeät muistiinpanot

1. Mukautettujen kaapelikokoonpanojen saamiseksi älä unohda jättää pituustietosi kassalle;
2. Kaikki kaapelikokoonpanot voidaan varustaa vaiheittaisilla pareilla tai ryhmillä; Jos tarvitset kaapeleita vaiheen sovittamiseksi, lähetä meille sähköpostia: sales@flexirf.com

Tuotekohtaiset tiedot

Kokoonpano

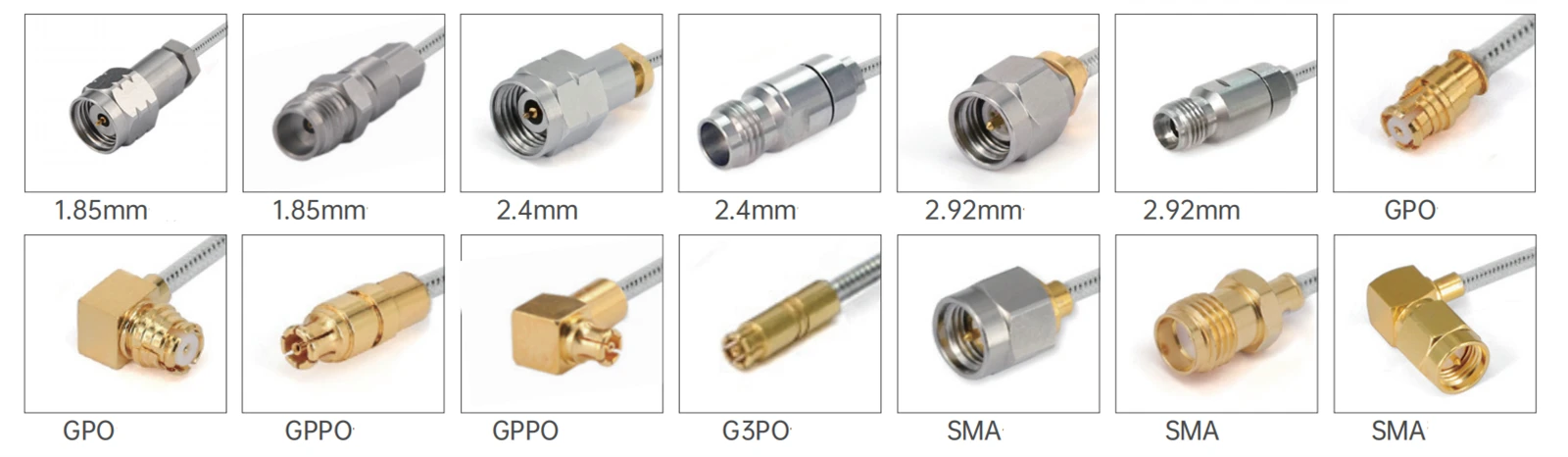

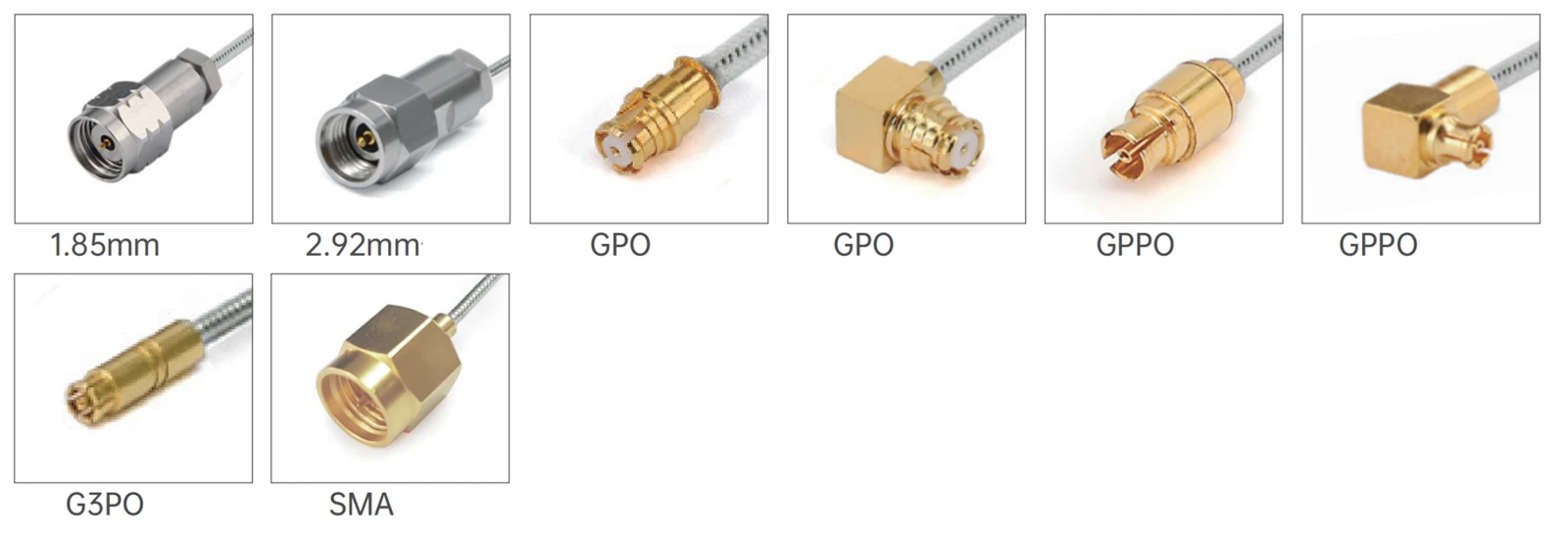

Liitin 1 tyyppi	1,85 mm\/2,4 mm\/2,92 mm\/SMA\/G3PO\/GPPO
Liitin 1 impedanssi	50 ohmia
Liitin 1 napaisuus	Standardi
Connector 2 -tyyppi	1,85 mm\/2,4 mm\/2,92 mm\/SMA\/G3PO\/GPPO\/
Liitin 2 impedanssi	50 ohmia
Liittimen 2 napaisuus	Standardi
Liittimen kiinnitysmenetelmä	Ei yhtään
Liittimen runko	Suorakulma
Materiaalitiedot
Keskikoko	Messinki kultapinnoitettu, beryllium kupari kultainen
Ulompi kosketus	Messinki kultapinnoitettu, beryllium -kuparikulta, ruostumaton teräs passiivinen
Vartalo	Messinki kultainen, beryllium -kuparikulta, ruostumattomasta teräksestä passiivinen
Dielektrinen	PEI\/PTFE
Ympäristötiedot
Lämpötila -alue	-40 aste +165 aste
2011\/65\/EU (ROHS)	Vaatimusten mukainen
Kaapelitekniikat
Keskuksen kapellimestari	Hopeoitu kupari
Dielektrinen	Kiinteä PTFE
Takki	Ei mitään tai fep
Kapasitanssi (PF\/M)	95.1
Etenemisnopeus (%)	70
Suojaustehokkuus	<-100dB @ 1GHz
Virrankäsittely	1 0 watt @ 18GHz merenpinnan tasolla, vswr1.0

Tuotetyyppi

FR701 & FR702\/GUT -047- Lomake 047 "Sarjan kaapelikokoonpano
	Rakenteen materiaalin halkaisija (mm)
	1	Sisäkapellimestari	Hopeapinnoitettu kuparikerros	0.29±0.0127
	2	Eriste	Kiinteä PTFE	0.94±0.0254
	3	Kapellimestari	Kuparilanka	1.19±0.05
	4	Takki	Fep	1.6±0.13

Vaimennus, voima (testiolosuhteet 20 asteen merenpinta)
Taajuus (GHz)	0.5	1	5	10	20
Vaimennus (db\/m)	0.787	1.112	2.585	3.734	5.443
Voima (W)	67.4	47.4	20.7	14.4	9.9

Yleiset mallit ja tekniset indikaattorit
Kuva	Ske	Liitin 1	Liitin 2	Ulottuvuus	Paluumenetys\/VSWR
	Fr 701-292 ff1g3pf-xxx	2,92 mm: n naaras, jolla on 2 reikäinen laippa	G3PO (SMPS) naaras	DC -40 GHz	12 dB
	Fr 701-292 mg3pf-xxx	2,92 mm uros	G3PO (SMPS) naaras	DC -40 GHz	12 dB
	Fr 701-292 fg3pf-xxx	2,92 mm: n nainen	G3PO (SMPS) naaras	DC -40 GHz	12 dB
	Fr 701-185 mg3pf-xxx	1,85 mm uros	G3PO (SMPS) naaras	DC -67 GHz	10 dB
	Fr 701-185 fg3pf-xxx	1,85 mm naaras	G3PO (SMPS) naaras	DC -67 GHz	10 dB

FR711 & FR712\/GUT -085- Lomake 086 "Sarjan kaapelikokoonpano
	Rakenteen materiaalin halkaisija (mm)
	1	Sisäkapellimestari	Hopeapinnoitettu kupariverhoitettu stee	0.51±0.0127
	2	Eriste	Kiinteä PTFE	1.69±0.0254
	3	Kapellimestari	Kuparilanka	2.2±0.05
	4	Takki	Fep	2.54

Vaimennus, voima (testiolosuhteet 20 asteen merenpinta)
Taajuus (GHz)	0.4	1	5	10	18
Vaimennus (db\/m)	0.43	0.70	1.72	2.49	3.46
Voima (W)	253	157	69	47	33

Yleiset mallit ja tekniset indikaattorit

FR712\/suolisto -085- -muoto (FEP-takki)
Kuva	Ske	Liitin 1	Liitin 2	Ulottuvuus	Paluumenetys\/VSWR
	Fr 712- smmsmm-xxx	SMA -uros	SMA -uros	DC -26. 5GHz	1.35
	Fr 12- smmsmwm-xxx -18 g	SMA -uros	SMA -uros, jolla on suorakulma	DC -18 GHz	1.35
	Fr 712- smwmsmwm-xxx -18 g	SMA -uros, jolla on suorakulma	SMA -uros, jolla on suorakulma	DC -18 GHz	1.40
	Fr 712- smmgpf-xxx	SMA -uros	GPO (SMP) -nainen	DC -26. 5GHz	1.35
	Fr 712- smmgpwf-xxx	SMA -uros	GPO (SMP) -naaras, jolla on suorakulma	DC -26. 5GHz	1.40
	Fr 712- smmgppf-xxx	SMA -uros	GPPO (mini-SMP) naaras	DC -26. 5GHz	1.35
	Fr 712- smmgppwf-xxx	SMA -uros	GPPO (mini-Smp)-naaras, jolla on suorakulma	DC -26. 5GHz	1.40
	Fr 712- smwmgppf-xxx -18 g	SMA -uros, jolla on suorakulma	GPPO (mini-SMP) naaras	DC -18 GHz	15 dB
	Fr 712- smwmgppwf-xxx -18 g	SMA -uros, jolla on suorakulma	GPPO (mini-Smp)-naaras, jolla on suorakulma	DC -18 GHz	15 dB
	Fr 712- smfgpf-xxx	SMA -nainen	GPO (SMP) -nainen	DC -18 GHz	1.35
	Fr 712- smffgpf-xxx	SMA -naaras 4 reikäinen laippa	GPO (SMP) -nainen	DC -18 GHz	1.35
	Fr 712- smfgppf-xxx	SMA -nainen	GPPO (mini-SMP) naaras	DC -26. 5GHz	1.40
	Fr 712- smffgppf-xxx	SMA -naaras 4 reikäinen laippa	GPPO (mini-SMP) naaras	DC -26. 5GHz	1.40
	Fr 712-292 m292m-xxx	2,92 mm uros	2,92 mm uros	DC - 40 GHz	1.44
	Fr 712-292 mgpf-xxx	2,92 mm uros	GPO (SMP) -nainen	DC - 40 GHz	10 dB
	Fr 712-292 mgpwf-xxx	2,92 mm uros	GPO (SMP) -naaras, jolla on suorakulma	DC - 40 GHz	10 dB
	Fr 712-292 fgpf-xxx	2,92 mm: n nainen	GPO (SMP) -nainen	DC - 40 GHz	10 dB
	Fr 712-292 ffgpf-xxx	2,92 mm: n naaras 4 reikäinen laippa	GPO (SMP) -nainen	DC - 40 GHz	10 dB
	Fr 712-292 mgppf-xxx	2,92 mm uros	GPPO (mini-SMP) naaras	DC - 40 GHz	14 dB
	Fr 712-292 mgppwf-xxx	2,92 mm uros	GPPO (mini-Smp)-naaras, jolla on suorakulma	DC - 40 GHz	14 dB
	Fr 712-292 fgppf-xxx	2,92 mm: n nainen	GPPO (mini-SMP) naaras	DC - 40 GHz	14 dB
	Fr 712-292 ffgppf-xxx	2,92 mm: n naaras 4 reikäinen laippa	GPPO (mini-SMP) naaras	DC - 40 GHz	14 dB
	Fr 712-292 mg3pf-xxx	2,92 mm uros	G3PO (SMPS) naaras	DC - 40 GHz	12 dB
	Fr 712-292 fg3pf-xxx	2,92 mm: n nainen	G3PO (SMPS) naaras	DC - 40 GHz	12 dB
	Fr 712-292 ffg3pf-xxx	2,92 mm: n naaras 4 reikäinen laippa	G3PO (SMPS) naaras	DC - 40 GHz	12 dB
	Fr 712-185 mg3pf-xxx	1,85 mm uros	G3PO (SMPS) naaras	DC - 67 GHz	10 dB
	Fr 712-185 fg3pf-xxx	1,85 mm naaras	G3PO (SMPS) naaras	DC - 67 GHz	10 dB
	Fr 712-185 ffg3pf-xxx	1,85 mm: n naaras 4 reikäinen laippa	G3PO (SMPS) naaras	DC - 67 GHz	10 dB

FR711\/GUT -085- muoto (ilman FEP -takkia)
Kuva	Ske	Liitin 1	Liitin 2	Ulottuvuus	Paluumenetys\/VSWR
	Fr 711- smmsmm-xxx	SMA -uros	SMA -uros	DC -26. 5GHz	1.35
	Fr 11- smmsmwm-xxx -18 g	SMA -uros	SMA -uros, jolla on suorakulma	DC -18 GHz	1.35
	Fr 711- smwmsmwm-xxx -18 g	SMA -uros, jolla on suorakulma	SMA -uros, jolla on suorakulma	DC -18 GHz	1.40
	Fr 711- smwmgppwf-xxx -18 g	SMA -uros, jolla on suorakulma	GPPO (mini-Smp)-naaras, jolla on suorakulma	DC -18 GHz	1.40
	Fr 711-292 mmmpxm-xxx	2,92 mm uros	MMPX -uros	DC -40 GHz	14 dB
	R 711-292 mmmpxf-xxx	2,92 mm uros	MMPX -naaras	DC -40 GHz	14 dB
	Fr 711-24 mmmpxm-xxx	2,4 mm mies	MMPX -uros	DC -50 GHz	12 dB
	Fr 711-24 mmmpxf-xxx	2,4 mm mies	MMPX -naaras	DC -50 GHz	12 dB
	Fr 711-185 mmmpxm-xxx	1,85 mm uros	MMPX -uros	DC -67 GHz	10 dB
	Fr 711-185 mmmpxf-xxx	1,85 mm uros	MMPX -naaras	DC -67 GHz	10 dB
	Fr 711-185 mg3pf-xxx	1,85 mm uros	G3PO (SMPS) Naaras	DC -67 GHz	10 dB
	Fr 711-185 fg3pf-xxx	1,85 mm naaras	G3PO (SMPS) Naaras	DC -67 GHz	10 dB
	Fr 711-185 ffg3pf-xxx	1,85 mm: n naaras 4 reikäinen laippa	G3PO (SMPS) Naaras	DC -67 GHz	10 dB
