Kaikki SMA -liittimistä



SMA-liitin on laajalti käytetty RF-koaksiaaliliitin, joka on tunnettu korkean suorituskyvyn ja monipuolisuudesta ., sen kehitti Bendix Scintilla 1950-luvulla, ja nimi "SMA" tarkoittaa subminiature-versiota A . sen suunnittelua tarkoitetaan toimivan tehokkaasti korkean frequency-ympäristön kanssa, joten se on Crucial Round Erilainen ACRUPION ROCILI-ACRUCIAL SUORIA ERITTÄIN Signaalit .



1. SMA -liittimien pääominaisuudet

Koko: SMA -liittimet ovat kompakti rakenne, jonka ulkoreunan halkaisija on 0 . 141 tuumaa, mikä tekee niistä sopivia sovelluksiin, joissa on rajoitetusti tilaa.

Taajuusalue: Ne toimivat tyypillisesti jopa 18 GHz: iin saakka, vaikka jotkut korkean suorituskyvyn versiot voivat saavuttaa 26 . 5 GHz tai jopa korkeammat.

Impedanssi: Useimmat SMA -liittimet ovat 50 ohmia, mikä on RF- ja mikroaaltojärjestelmien vakiokonfiguraatio .

Kytkentämekanismi: Hyväksyy kierteitetyn kytkentäsuunnittelun 1/4 tuumaa, 36 kierrea tuumaa kohti kierteitä, varmistaen kiinteän ja vakaan yhteyden voimakkaalla tärinänkestävyydellä .

SMA -materiaalit ja pintakäsittelyprosessit

Kuori on yleensä valmistettu messingistä ja ruostumattomasta teräksestä, ja se voidaan päällystää (kuten nikkeli, kulta) korroosionkestävyyden ja johtavuuden parantamiseksi .

Keskimmäinen johdin voi olla kupari-, messinki- tai beryllium-kuparia, jossa on kullattu pinta optimaalisen signaalin lähetyksen saavuttamiseksi .

Jännitteen seisova aalto-suhde (VSWR): Korkealaatuiset SMA-liittimet ovat matala VSWR (tyypillisesti alle 1 . 2: 1 alle 12 GHz), mikä tarkoittaa tehokasta signaalin lähetystä minimaalisella heijastuksella.



2. SMA -liittimiä

SMA -liittimet tulevat erilaisiin kokoonpanoihin eri sovellusten sopimaan:

Porttityyppien mukaan ne voidaan jakaa: vakioportti SMA, Quick-Connect SMA ja käänteinen napaisuus SMA .

Rakenteellisten tyylien mukaan ne voidaan jakaa suoriin ja oikean kulman tyyppeihin . Suorayhteyksiin käytetään suoraa liitteitä, kun taas oikean kulman tyypit sopivat tiukkoihin välilyönteihin . 90- asteen taivutussuunnittelu voi tallentaa tilaa tai vähentää kaapelijännitystä .

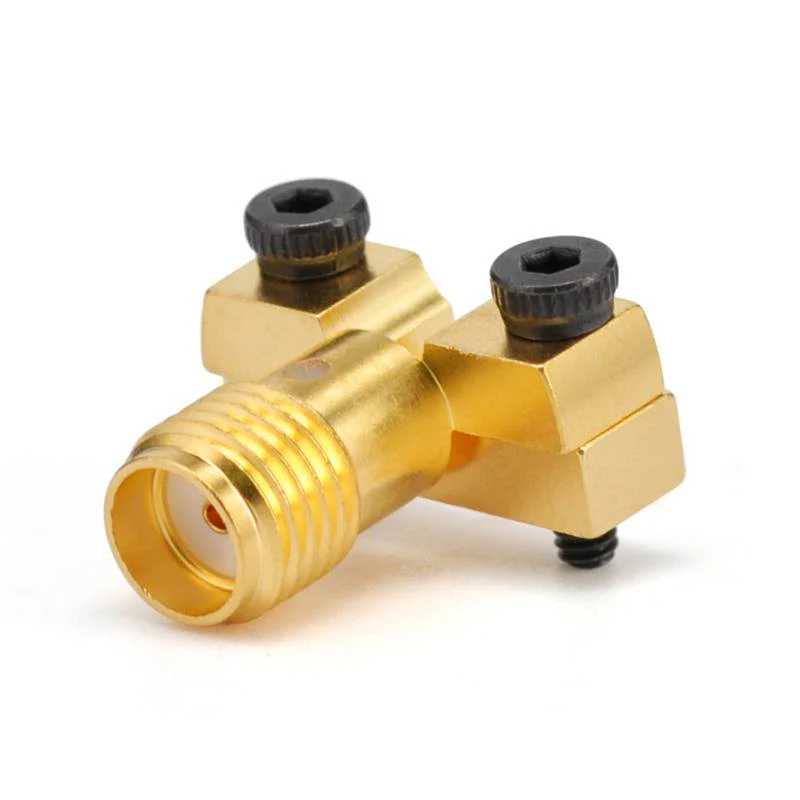

Asennusmenetelmien mukaan ne voidaan jakaa säännöllisiin ja paneeli-asennustyyppeihin . paneeli-kiinnitysliittimet on suunniteltu asennukseksi paneeleille tai koteloihin, kuten 2- reikälipuilla, 4- reiän lipun ja pyöreät laipat .}}}}}}



3. SMA: n yleinen käyttö

Televiestintäkentässä SMA -liittimiä käytetään laajasti matkapuhelimen tukiasemissa, satelliittijärjestelmissä ja langattomassa viestintälaitteessa .

Testiosissa niitä käytetään testauslaitteissa, kuten oskilloskoopit, verkkoanalysaattorit ja signaaligeneraattorit .

Antennijärjestelmissä SMA -liittimiä käytetään usein antennien kytkemiseen langattomiin järjestelmiin .

RF -piireissä niitä löytyy monista RF -laitteista, kuten vahvistimista, suodattimista ja sekoittimista .

Muistiinpanot



4. virrankäsittelykapasiteetti:

Vaikka SMA-liittimet soveltuvat pienitehoisiin ja keskisuurten RF-järjestelmiin, ne eivät välttämättä sovellu suuritehoisiin sovelluksiin . korkeampien virtalähteiden skenaarioille, muut liittimet, kuten N-tyyppinen tai 7/16- tyyppi, voivat olla sopivampia .}}}}}}}}}}}

Mekaaninen kestävyys: Verrattuna joihinkin suurempiin liittimiin, SMA -liittimet ovat suhteellisen hauraita, etenkin PIN -kohdistuksen ja mekaanisen rasituksen . kanssa, joten käsittelyn ja asennuksen aikana . on noudatettava ylimääräistä varovaisuutta .



Yhteensopivuus: Kun valitset SMA -liittimiä, varmista, että uros- ja naarasliittimet vastaavat langan koon ja impedanssin suhteen varmistaaksesi hyvän yhteyden ., ne voidaan myös kytkeä 2 . 92 mm ja 3,5 mm: n porttiin.
