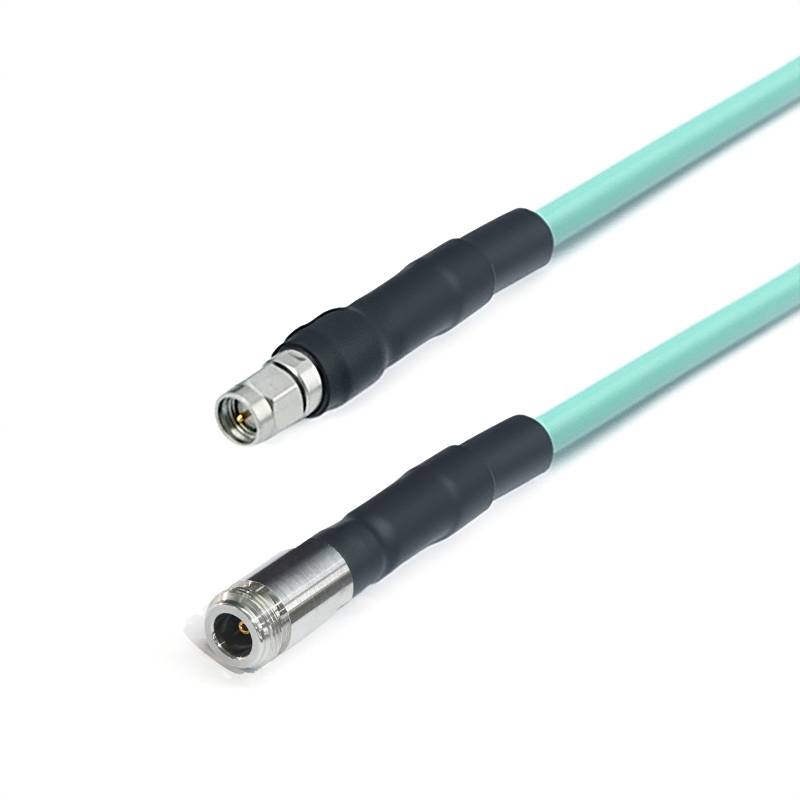

Matala häviövaiheen vakaa sarja
Nykypäivän leikkauskentät, kuten viestintä, elektroninen testaus ja mittaus, signaalin lähetyksen ja alhaisen menetyksen ominaisuuksista on tullut ydintekijöitä, jotka määrittelevät järjestelmien suorituskyvyn, ja asiaankuuluvat vaatimukset ovat yhä tiukempia .
Description
Tuotteen esittely
Nykypäivän leikkauskentät, kuten viestintä, elektroninen testaus ja mittaus, signaalin siirron ja alhaisten menetysominaisuuksien stabiilisuudesta on tullut ydintekijöitä, jotka määrittelevät järjestelmien suorituskyvyn, ja asiaankuuluvat vaatimukset ovat yhä tiukempia . alhaisen menetyksen amplitudia - ja - vaiheittaista kaapelikokoonpanoa ja niiden ylimääräisen suorituskyvyn ja solid -soveltamisaseman asettamista ja solid -asemaa koskevaa soveltamistapaustaan, joka on monenlaisia soveltamisasemassaan olevia soveltamisasemassaan oleviaan ja asettuneitaan. Tehokas signaalin lähetys .
Tuoterakenteen ominaisuudet
Erinomainen matala menetysominaisuudet:
Niillä on erittäin erinomainen matala häviösuorituskyky erilaisissa taajuusolosuhteissa . FRU1/GT147A -mallin (40GHz) ottaminen esimerkkinä, jopa korkean taajuuden ympäristössä, joka on jopa 40 GHz, sen vaimennus on vain 2 . 85 dB metriä kohti.
Upea vaiheen vakaus:
Niillä on erittäin vakaat vaihehenkilöt ., esimerkiksi kun FRU1/GT147A toimii taajuudella 10 GHz, sen mekaanisen vaiheen stabiilisuus voi saavuttaa 10 GHz/3 asteen; Kun taajuus on 18 GHz, se voi saavuttaa 18 GHz/5 asteen . Tällainen vakaa vaihe voi tehokkaasti tukahduttaa vaiheen vaihtelut signaalin siirron aikana, välttää suurelta osin signaalin vääristymisen ja häiriöiden aiheuttamat häiriöt, jotka aiheutuvat epävakaiden vaiheiden aiheuttamista vaiheista . viestinnän järjestelmille ja testilaitteille, joilla on erittäin korkeat vaiheen tarkkuuden vaatimukset, tämä ominaisuus on avain varmistaakseen, että avain on avain.
Laaja taajuus kattavuus:
Tuotteissa on laaja taajuusalue, joka ulottuu tasavirrasta (DC) 110 GHz . Erilaiset kaapelikokoonpanot voidaan mukauttaa tarkasti erilaisiin taajuusalueisiin erilaisten sovellusvaatimusten täyttämiseksi .}}}}
Tuotesovellus
Mikroaaltouunien anechoic -kammiotestauksessa ne yhdistävät testauslaitteet ja laitteet, ja niiden vakaat signaalin lähetysominaisuudet varmistavat testitulosten . tarkkuuden ja luotettavuuden . avainkomponentteina instrumentteissa, kuten verkkoanalysaattorit ja spektrin analysaattorit, ne takaavat heikojen signaalien tarkan mittauksen, joka tarjoaa vahvan tuen tutkimuksen ja kehityksen sähköisten tuotteiden ja laatutuotteiden kehitykselle ja laatukäyttöön.
Tärkeät muistiinpanot
1. Mukautettujen kaapelikokoonpanojen saamiseksi, älä unohda jättää pituustietosi kassalle;
2. Kaikki kaapelikokoonpanot voidaan toimittaa vaiheittaisilla pareilla tai ryhmillä; Jos tarvitset kaapeleita vaiheen sovittamiseksi, lähetä meille sähköpostia: sales@flexirf.com
Tuotekohtaiset tiedot
|
Kokoonpano |
|
|
Liitin 1 tyyppi |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
Liitin 1 impedanssi |
50 ohmia |
|
Liitin 1 napaisuus |
Standardi |
|
Connector 2 -tyyppi |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
Liitin 2 impedanssi |
50 ohmia |
|
Liittimen 2 napaisuus |
Standardi |
|
Liittimen kiinnitysmenetelmä |
Ei yhtään |
|
Liittimen runko |
Suorakulma |
|
Materiaalitiedot |
|
|
Keskikoko |
Messinki kultapinnoitettu, beryllium kupari kultainen |
|
Ulompi kosketus |
Messinki kultapinnoitettu, beryllium -kuparikulta, ruostumaton teräs passiivinen |
|
Vartalo |
Messinki kultainen, beryllium -kuparikulta, ruostumattomasta teräksestä passiivinen |
|
Dielektrinen |
PEI/PTFE |
|
Ympäristötiedot |
|
|
Lämpötila -alue |
-40 aste +165 aste |
|
2011/65/EU (ROHS) |
Vaatimusten mukainen |
Tuotetyyppi
| FRU1/GT147A Matala häviö Vakaa vaihekaapelin kokoonpano (40 GHz) | ||||
 |
Rakenteen materiaalin halkaisija (mm) |
|||
|
1 |
Sisäkapellimestari |
Hopeapinnoitettu kuparikerros |
0.91±0.05 |
|
|
2 |
Eriste |
Kiinteä PTFE |
2.69±0.05 |
|
|
3 |
Sisäsuoja |
Hopeapinnoitettu kuparinauha |
2.86±0.05 |
|
|
4 |
Ulompi suojaus |
Hopeapinnoitettu kuparilangan punos |
3.28±0.05 |
|
|
5 |
takki |
Fep |
3.73±0.13 |
|
| Vaimennus, voima (testiolosuhteet 20 asteen merenpinta) | |||||
|
Taajuus (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Vaimennus (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Voima (W) |
380 |
120 |
90 |
75 |
65 |
| Sähkö- ja mekaaniset ominaisuudet | |||||||
|
Taajuus (GHz) |
Impedanssi (Ω) |
Lähetysnopeus |
Kapasitanssi |
Suoja |
Käyttölämpötila etäisyys |
Vähimmäismäärän säde |
Mekaaninen vaiheen vakaus |
|
40 |
50 |
77% |
86 pf/m |
>100 dB |
-65 aste ~ +165 aste |
6,35 mm |
10 GHz/3 astetta 18 GHz/5 astetta |
|

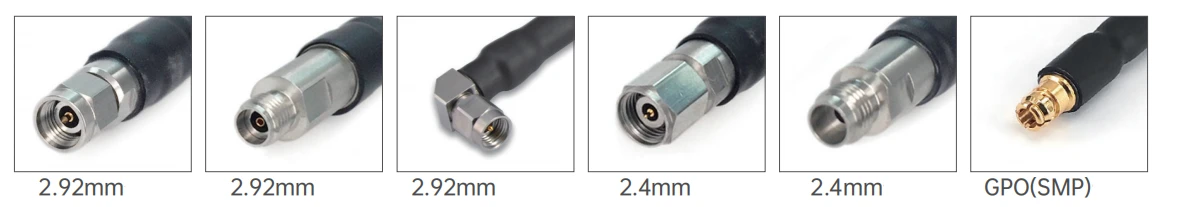

Yleiset mallit ja tekniset indikaattorit
|
|||||||
|
Kuva |
Ske |
Liitin 1 |
Liitin 2 |
Ulottuvuus |
Paluumenetys/VSWR |
|
|

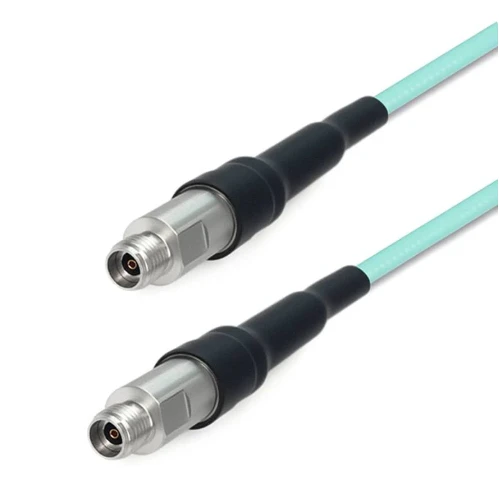

Fru 1-292 f292f-xxx |
2,92 mm: n nainen |
2,92 mm: n nainen |
DC -40 GHz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 mm uros |
2,92 mm uros |
DC -40 GHz |
1.44 |
|
|

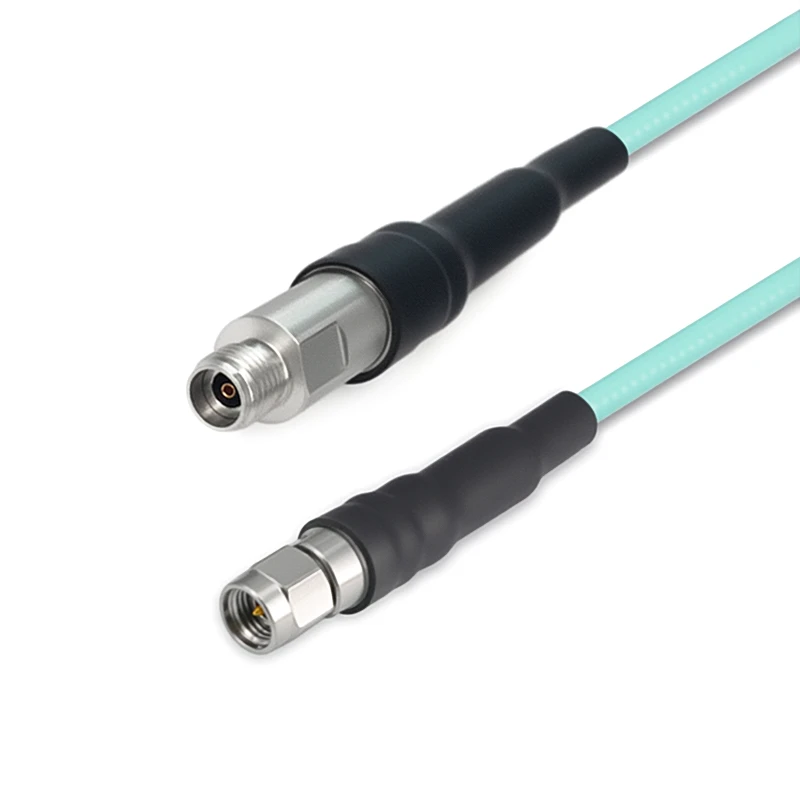

Fru 1-292 m292f-xxx |
2,92 mm uros |
2,92 mm: n nainen |
DC -40 GHz |
1.44 |
| FRU2/GT3506 Matala häviö Vakaa vaihekaapelin kokoonpano (65 GHz) | ||||
|
|
Rakenteen materiaalin halkaisija (mm) |
|||
|
1 |
Sisäkapellimestari |
Hopeapinnoitettu kuparikerros |
0.51±0.05 |
|
|
2 |
Eriste |
Kiinteä PTFE |
1.38±0.05 |
|
|
3 |
Sisäsuoja |
Hopeapinnoitettu kuparinauha |
1.58±0.05 |
|
|
4 |
Ulompi suojaus |
Hopeapinnoitettu kuparilangan punos |
1.90±0.05 |
|
|
5 |
takki |
Fep |
2.20±0.13 |
|
| Vaimennus, voima (testiolosuhteet 20 asteen merenpinta) | ||||||||||
|
Taajuus (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Vaimennus (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Voima (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Sähkö- ja mekaaniset ominaisuudet | |||||||
|
Taajuus (GHz |
Impedanssi (ω) |
Lähetysnopeus |
Kapasitanssi |
Suoja |
Käyttölämpötila etäisyys |
Vähimmäismäärän säde |
Dielektrinen kestävä jännite |
|
67 GHz |
50Ω |
82% |
94pf/m |
>90dB |
-55 aste ~ +125 aste |
11 mm |
800V@DC |
|

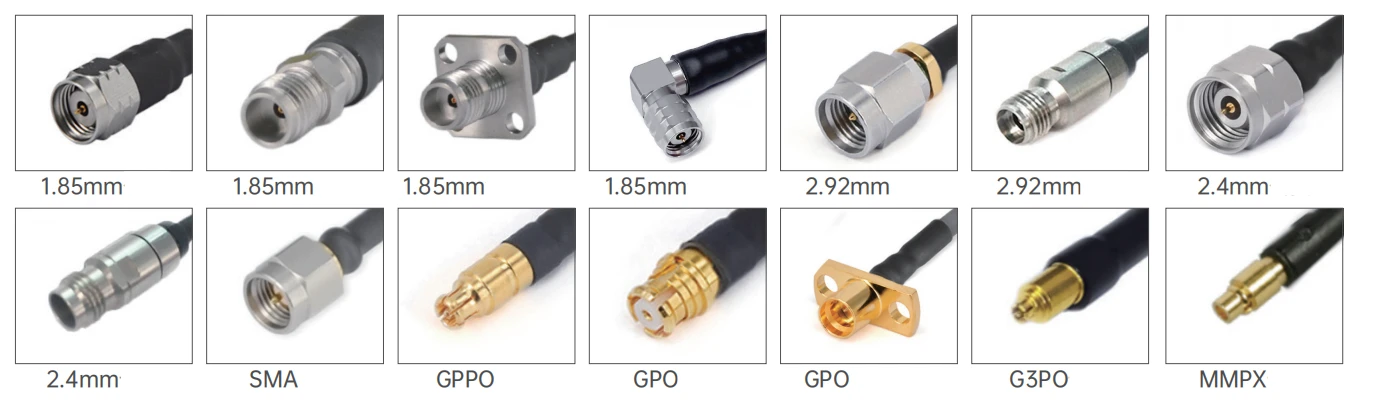

Yleiset mallit ja tekniset indikaattorit
|
|||||||
|
Kuva |
Ske |
Liitin 1 |
Liitin 2 |
Ulottuvuus |
Paluumenetys/VSWR |
|
|
Fru 2- smmsmm-xxx |
SMA -uros |
SMA -uros |
DC -26.5 GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
SMA -uros |
GPO (SMP) -nainen |
DC -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA -uros |
GPO (SMP) -naaras, jolla on suorakulma |
DC -26.5 GHz |
12 dB |
|
|
Fru 2- smmgppf-xxx |
SMA -uros |
GPPO (mini-SMP) naaras |
DC -26.5 GHz |
13 dB |
|
|
Fru 2- smmgppwf-xxx |
SMA -uros |
GPPO (mini-Smp)-naaras, jolla on suorakulma |
DC -26.5 GHz |
12 dB |
|
|
Fru 2- smffgpf-xxx |
SMA -naaras 4 reikäinen laippa |
GPO (SMP) -nainen |
DC -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA -naaras 4 reikäinen laippa |
GPPO (mini-SMP) naaras |
DC -18 GHz |
16 dB |
|
|
Fru 2-292 m292m-xxx |
2,92 mm uros |
2,92 mm uros |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm uros |
GPO (SMP) -nainen |
DC -40 GHz |
14 dB |
|
|

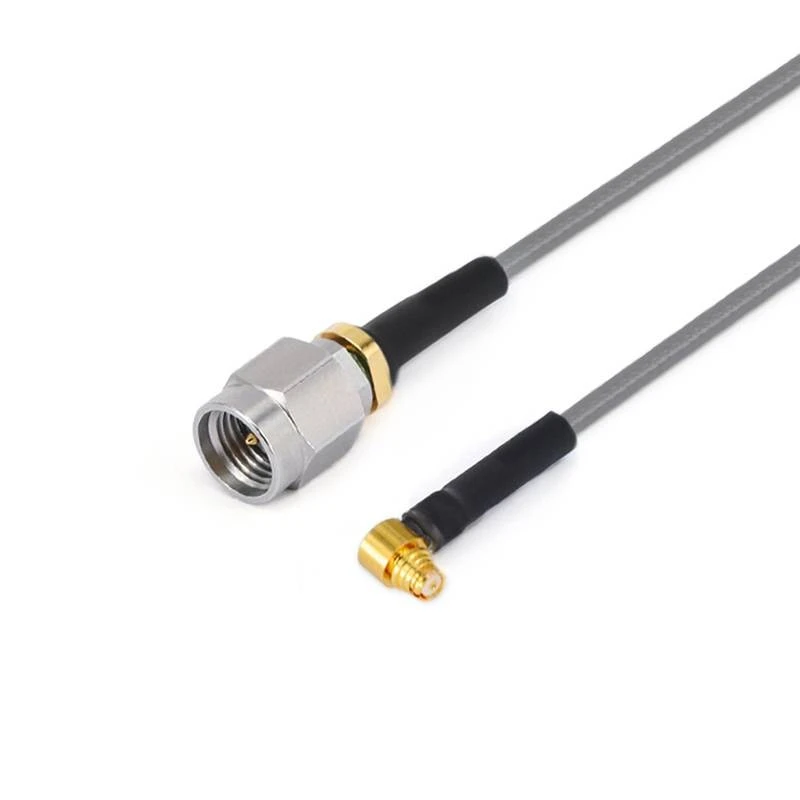

Fru 2-292 mgpwf-xxx |
2,92 mm uros |
GPO (SMP) -naaras, jolla on suorakulma |
DC -40 GHz |
12 dB |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 mm uros |
MMPX -uros |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 mm uros |
MMPX -naaras |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm uros |
G3PO (SMPS) naaras |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm uros |
GPPO (mini-Smp)-naaras, jolla on suorakulma |
DC -40 GHz |
12 dB |
|
|
Fru 2-292 m24m-xxx |
2,92 mm uros |
2,4 mm mies |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm uros |
GPPO (mini-SMP) naaras |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm: n nainen |
G3PO (SMPS) naaras |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm: n naaras 4 reikäinen laippa |
G3PO (SMPS) naaras |
DC -40 GHz |
14 dB |
|
|

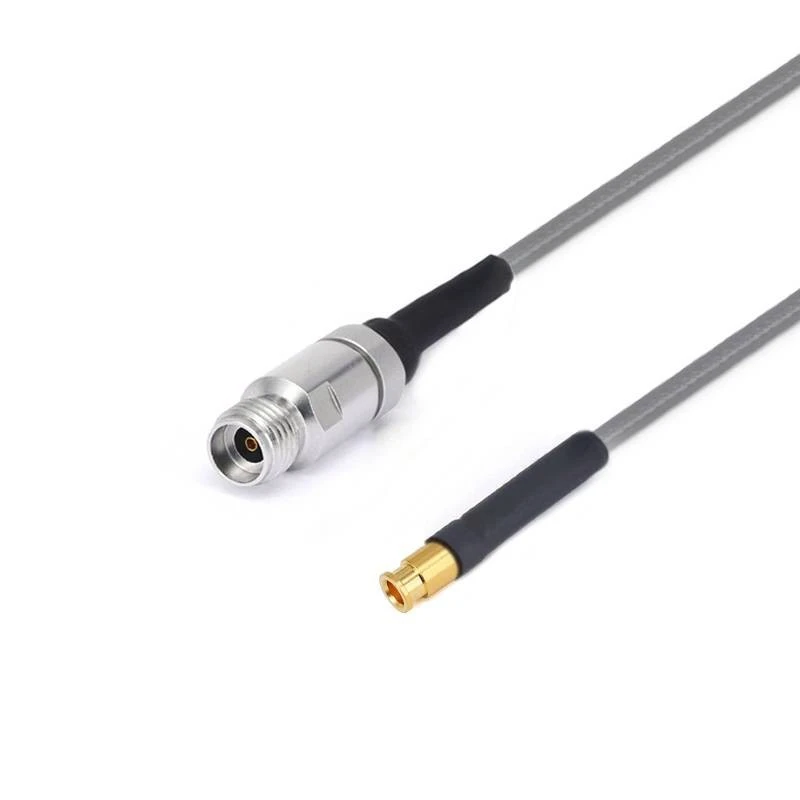

Fru 2-292 fmmpxm-xxx |
2,92 mm: n nainen |
MMPX -uros |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 mm: n naaras 4 reikäinen laippa |
MMPX -uros |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm: n naaras 4 reikäinen laippa |
GPO (SMP) -nainen |
DC -40 GHz |
14 dB |
|
|
Fru 2-24 m24m-xxx |
2,4 mm mies |
2,4 mm mies |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm mies |
GPO (SMP) -nainen |
DC -40 GHz |
14 dB |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm mies |
GPO (SMP) -naaras, jolla on suorakulma |
DC -40 GHz |
12 dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm mies |
MMPX -uros |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm mies |
MMPX -uros |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm mies |
GPPO (mini-SMP) naaras |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mgppwf-xxx |
2,4 mm mies |
GPPO (mini-Smp)-naaras, jolla on suorakulma |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm: n naaras 4 reikäinen laippa |
GPO (SMP) -nainen |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm: n naaras 4 reikäinen laippa |
GPPO (mini-SMP) naaras |
DC -50 GHz |
10 dB |
|
|

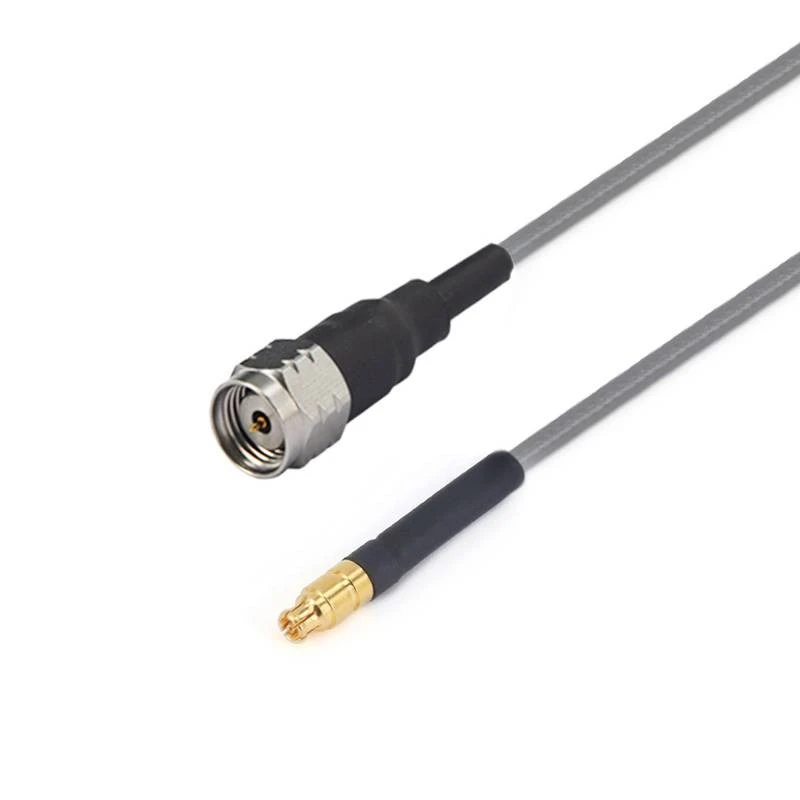

Fru 2-185 mgppf-xxx |
1,85 mm uros |
GPPO (mini-SMP) naaras |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm: n mies, jolla on suorakulma |
GPPO (mini-SMP) naaras |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm uros |
G3PO (SMPS) naaras |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 mm uros |
MMPX -uros |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm uros |
MMPX -naaras |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm naaras |
GPPO (mini-SMP) naaras |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm: n naaras 4 reikäinen laippa |
GPPO (mini-SMP) naaras |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm naaras |
G3PO (SMPS) naaras |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm: n naaras 4 reikäinen laippa |
GPPO (mini-SMP) naaras |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fmmpxm-xxx |
1,85 mm naaras |
MMPX -uros |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fmmpxf-xxx |
1,85 mm naaras |
MMPX -naaras |
DC -67 GHz |
10 dB |
| FRU3/GT3507 Matala häviö Vakaa vaihekaapelin kokoonpano (40 GHz) | ||||
|
|
Rakenteen materiaalin halkaisija (mm) |
|||
|
1 |
Sisäkapellimestari |
Hopeapinnoitettu kuparikerros |
0.91±0.05 |
|
|
2 |
Eriste |
Kiinteä PTFE |
2.69±0.05 |
|
|
3 |
Sisäsuoja |
Hopeapinnoitettu kuparinauha |
2.86±0.05 |
|
|
4 |
Ulompi suojaus |
Hopeapinnoitettu kuparilangan punos |
3.28±0.05 |
|
|
5 |
takki |
Fep |
3.73±0.13 |
|
| Vaimennus, voima (testiolosuhteet 20 asteen merenpinta) | |||||
|
Taajuus (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Vaimennus (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Voima (W) |
380 |
120 |
90 |
75 |
65 |
|
Sähkö- ja mekaaniset ominaisuudet |
|||||||
|
Taajuus (GHz) |
Impedanssi (ω) |
Lähetysnopeus |
Kapasitanssi |
Suoja |
Käyttölämpötila etäisyys |
Vähimmäismäärän säde |
Mekaaninen vaiheen vakaus |
|
40 |
50 |
85% |
86 pf/m |
>90dB |
-65 aste ~ +165 aste |
11 mm |
10 GHz/3 astetta 18 GHz/5 astetta |
|

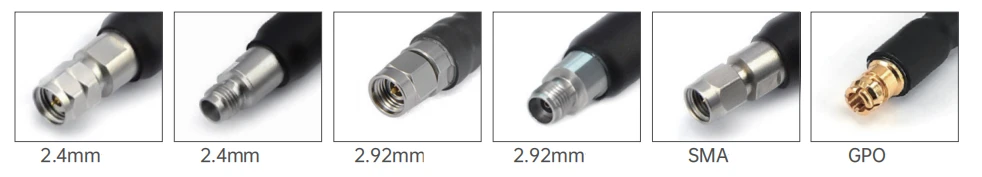

Yleiset mallit ja tekniset indikaattorit
|
|||||||
|
Kuva |
Ske |
Liitin 1 |
Liitin 2 |
Ulottuvuus |
Paluumenetys/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 mm uros |
2,92 mm uros |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm uros |
2,4 mm mies |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm mies |
2,4 mm mies |
DC -40 GHz |
1.35 |
| FRA3/GT2501 Matala häviö Vakaa vaihekaapelin kokoonpano (26,5 GHz) | ||||
|
|
Rakenteen materiaalin halkaisija (mm) |
|||
|
1 |
Sisäkapellimestari |
Hopeapinnoitettu kuparikerros |
1.45±0.05 |
|
|
2 |
Eriste |
Kiinteä PTFE |
3.99±0.05 |
|
|
3 |
Sisäsuoja |
Hopeapinnoitettu kuparinauha |
4.19±0.05 |
|
|
4 |
Ulompi suojaus |
Hopeapinnoitettu kuparilangan punos |
4.42±0.05 |
|
|
5 |
takki |
Fep |
5.21±0.13 |
|
| Vaimennus, voima (testiolosuhteet 20 asteen merenpinta) | |||||
|
Taajuus (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Vaimennus (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Voima (W) |
800 |
350 |
--- |
100 |
--- |
|
Sähkö- ja mekaaniset ominaisuudet |
|||||||
|
Taajuus (GHz) |
Impedanssi (ω) |
Lähetysnopeus |
Kapasitanssi |
Suoja |
Käyttölämpötila etäisyys |
Vähimmäismäärän säde |
Mekaaninen vaiheen vakaus |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100 dB |
-65 aste ~ +165 aste |
6,35 mm |
10 GHz/3 astetta 18 GHz/5 astetta |
|

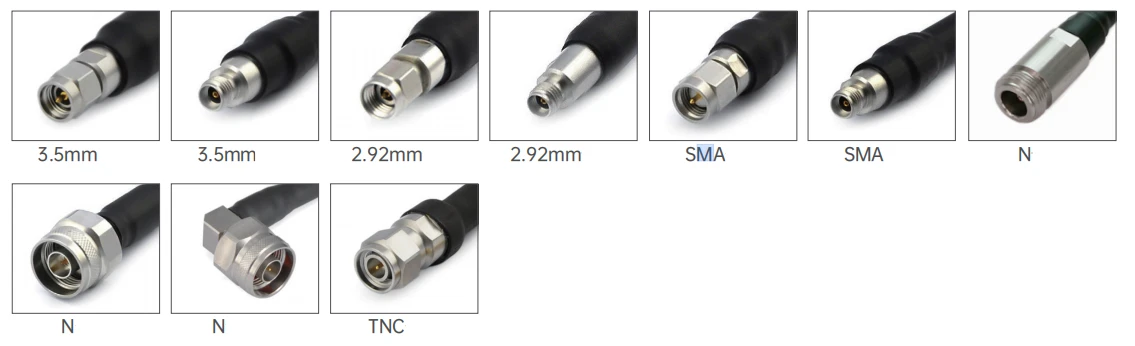

Yleiset mallit ja tekniset indikaattorit
|
|||||||
|
Kuva |
Ske |
Liitin 1 |
Liitin 2 |
Ulottuvuus |
Paluumenetys/VSWR |
|
|

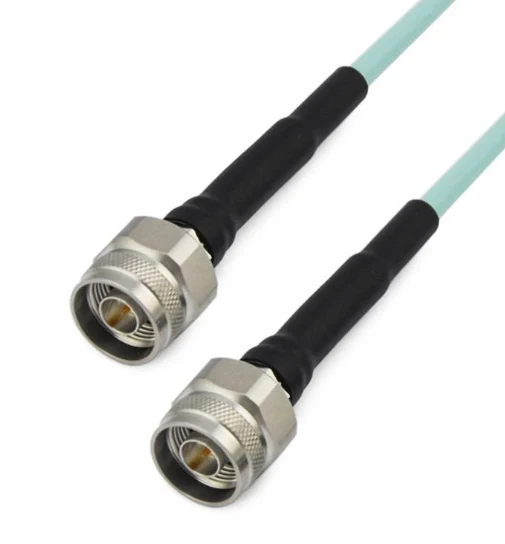

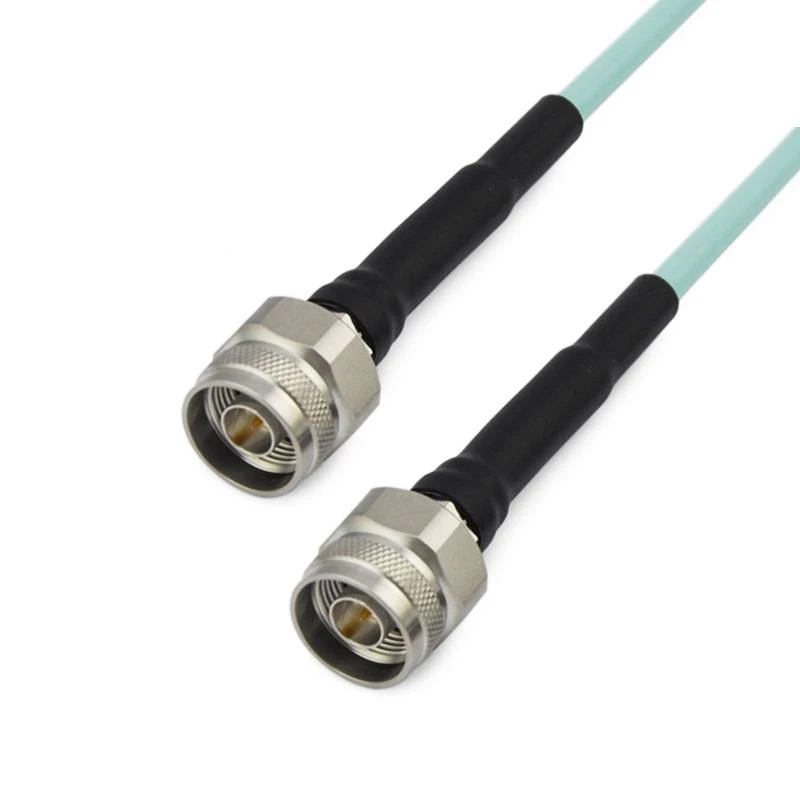

Fra 3- nmnm-xxx |
N -uros |
N -uros |
DC -18 GHz |
1.25 |
|
|

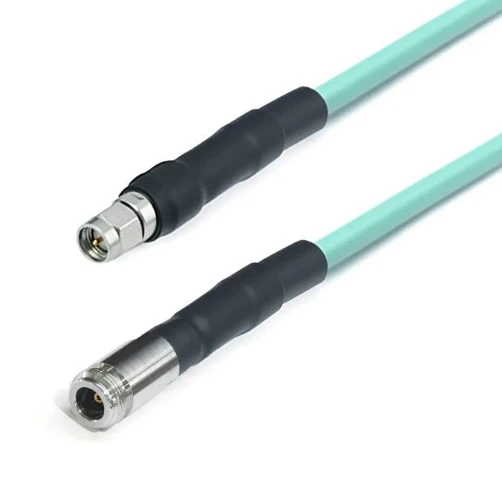

Fra 3- nfsmm-xxx |
N naispuolinen |
SMA -uros |
DC -18 GHz |
1.25 |
|
|

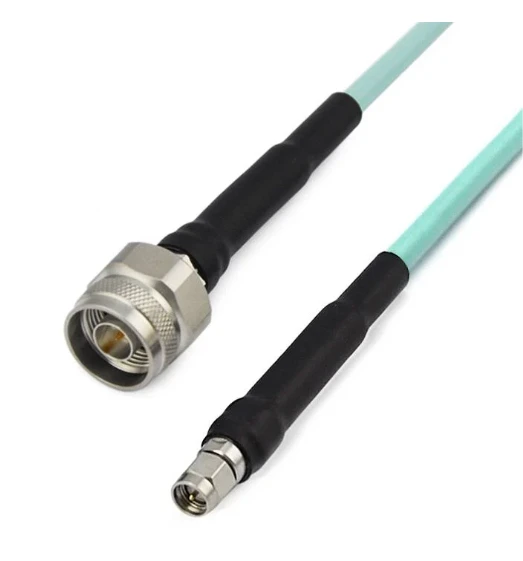

Fra 3- nmsmm-xxx |
N -uros |
SMA -uros |
DC -18 GHz |
1.25 |
|
|

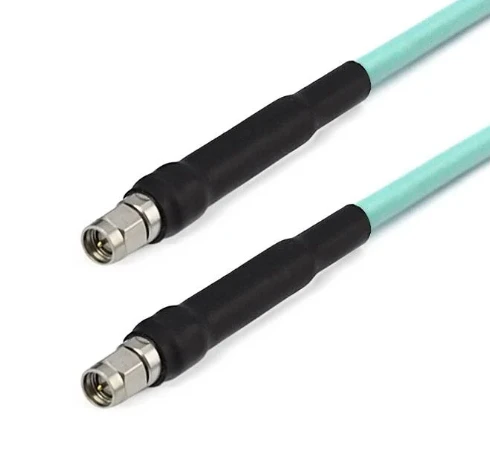

Fra 3- smmsmm-xxx |
SMA -uros |
SMA -uros |
DC -18 GHz |
1.25 |
|
|

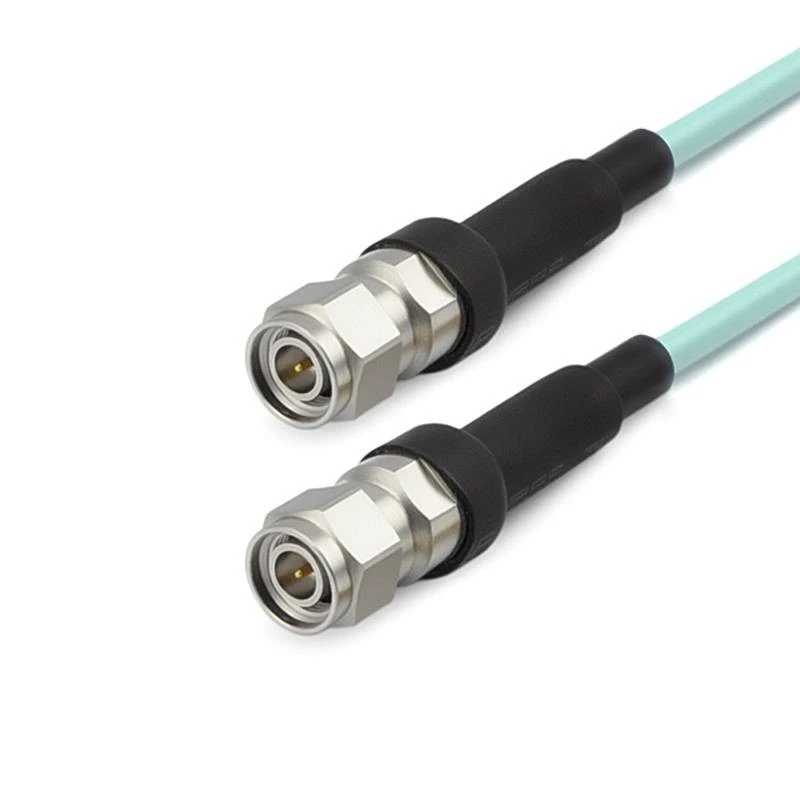

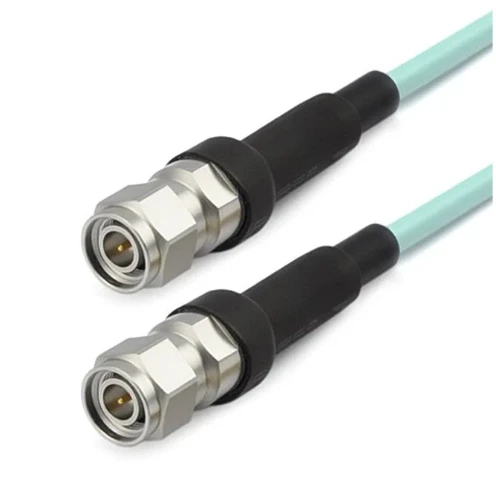

Fra 3- tncmtncm-xxx |
TNC -uros |
TNC -uros |
DC -18 GHz |
1.30 |
Hot Tags: Matala häviövaiheinen stabiilisarja, USA: n alhaisen häviövaiheisen stabiilien sarjojen valmistajat, toimittajat, tehdas
Send Inquiry
You Might Also Like
