Sisä DC -lohkot

DC -lohkon ydinfunktio on estää suoran virran (DC) signaalien kulkeminen samalla kun sallitaan vuorottelevien virran (AC) signaalien, erityisesti radiotaajuus (RF) signaalien, läpäisemisen sujuvasti {.} Tämä ominaisuus on suuri merkitys monissa piireissä, koska se voi estää DC -signaaleja ilman, että heillä ei ole mitään aiheuttamia rangaistuksia.}}}}}}}}}} { ja välttää tasavirtapoikkeamien häiriöitä RF -signaalien normaaliin siirtoon .

Joissakin sovellusskenaarioissa, jotka vaativat yhteyden koaksiaalisiin kaapeliin, käytetään RF DC-lohkoja koaksiaalisella pakkauksella {. Tässä pakkauslomakkeessa on erinomainen RF-suorituskyky ja interferenssien vastaiset ominaisuudet, varmistamalla RF-signaalien tehokas lähetys koaksiaalikaapelin ja sisäisen piirin . välisen RF-lohkon välillä. Yhdistäminen koaksiaalikaapelin . ulompaan suojauskerrokseen sisäinen piiri on kytketty nastaihin erityisen RF -yhteysrakenteen kautta vastaamaan pienen häviön ja korkean eristyksen suorituskykyvaatimuksia . Yleensä DC -lohkojen koaksiaaliset rajapinnat sisältävät erityyppisiä RF -rajapintoja, kuten SMA, 2 . 92MM ja 1}} 85MM. Ulkojohdin on passiivistettu ruostumattomasta teräksestä, ja kapetusmateriaali on messinkiä kullalla.

Langattomassa viestinnässä: Langattomassa lähetinvastaanottimissa sitä käytetään erottamaan radiotaajuus (RF) -signaalien DC- ja AC -komponentit . se välttää tasavirtapoikkeamat vaikuttamasta RF -signaalien käsittelyyn seuraavien piirien avulla, varmistaen, että RF -signaalien normaali lähetys ja vahvistuminen .

Ske	Liitinsarja	Taajuus	VSWR	Lisäysmenetelmä
Fr 5- gdcb -18 G-SMAS -50	SMA -nainen	10MHz ~ 18 GHz	1.35	0,7 dB
Jännite, DC Max (voltit)	Teho, max -tulo (watts)	Lohkotyyppi	Rungon materiaali	Vartalo
+50	2	Sisärohko	Ruostumaton teräs	Passiivinen

Ske	Liitinsarja	Taajuus	VSWR	Lisäysmenetelmä

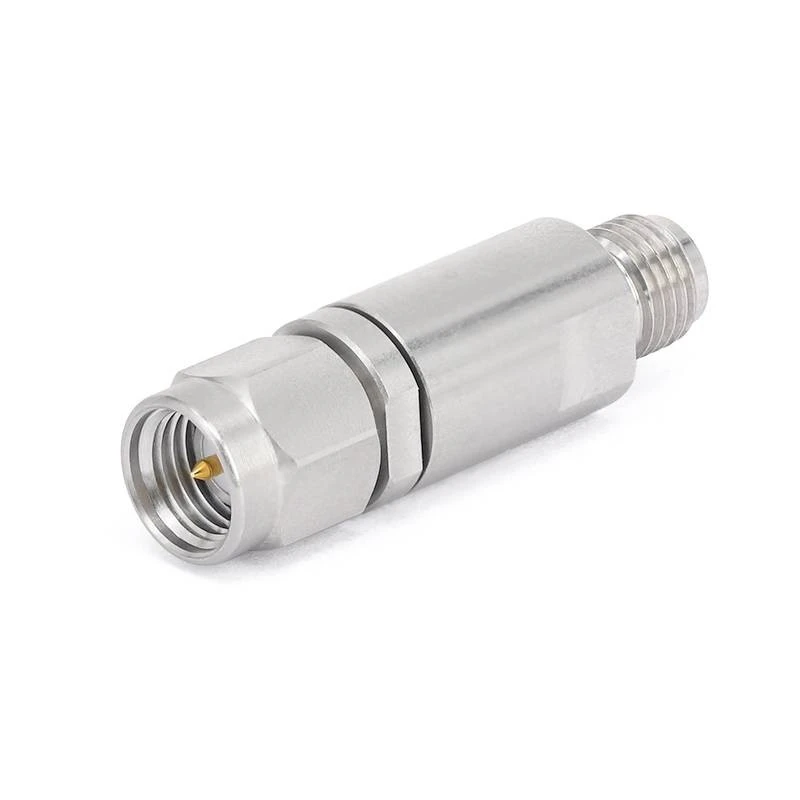

Fr 5- gdcb -27 G-SMA-Jk	SMA -nainen	30MHz ~ 27 GHz	1.25	0,8 dB
Jännite, DC Max (voltit)	Teho, max -tulo (watts)	Lohkotyyppi	Rungon materiaali	Vartalo
+50	2	Sisärohko	Ruostumaton teräs	Passiivinen

Ske	Liitinsarja	Taajuus	VSWR	Lisäysmenetelmä

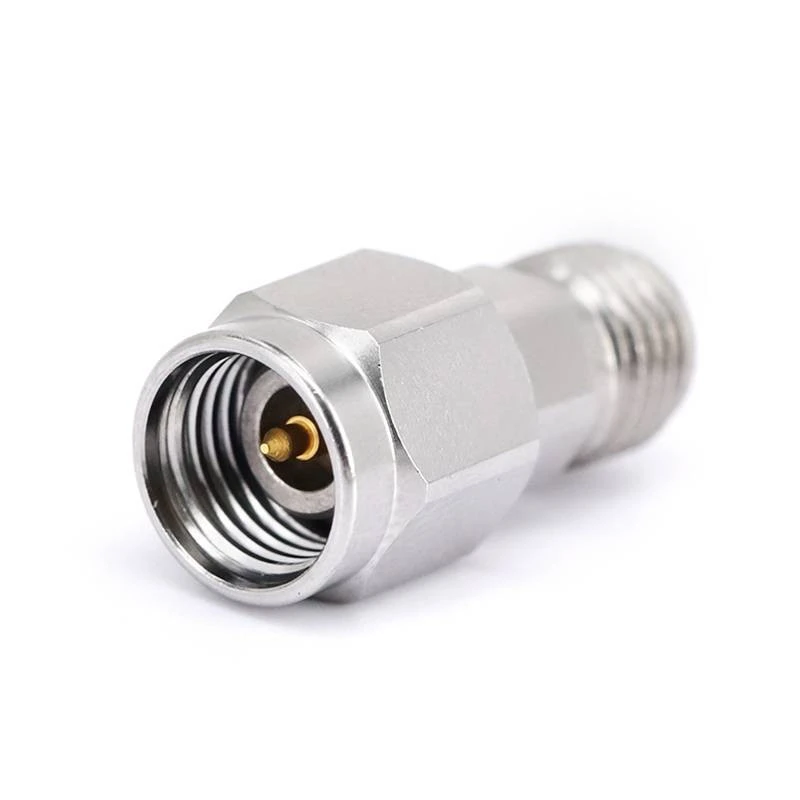

Fr 5- gdcb -40 g -292 e	2,92 mm: n nainen	10MHz ~ 40 GHz	1.30	0,5 dB
Jännite, DC Max (voltit)	Teho, max -tulo (watts)	Lohkotyyppi	Rungon materiaali	Vartalo
+60	2	Sisärohko	Ruostumaton teräs	Passiivinen

Ske	Liitinsarja	Taajuus	VSWR	Lisäysmenetelmä

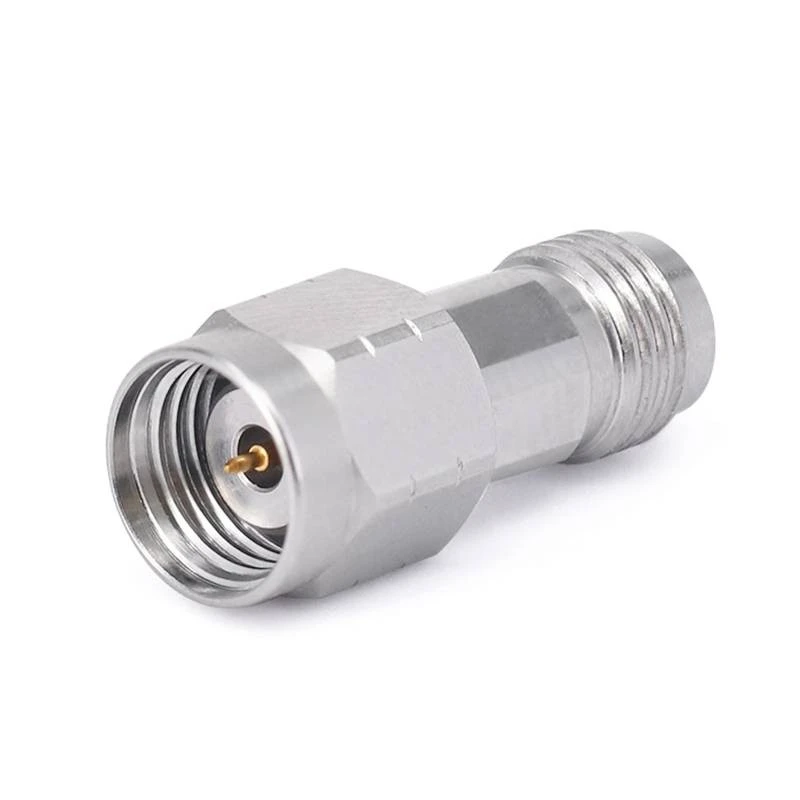

Fr 5- gdcb -67 g -185 e	1,85 mm naaras	10MHz ~ 67 GHz	1.50	0,9 dB
Jännite, DC Max (voltit)	Teho, max -tulo (watts)	Lohkotyyppi	Rungon materiaali	Vartalo
+60	2	Sisärohko	Ruostumaton teräs	Passiivinen
