1,0 mm: n sovitin
1 . 0mm RF -sovittimen taajuus enintään 110 GHz on korkea suorituskyvyn liitinratkaisu, joka on suunniteltu vaatimaan mikroaalto- ja millimetrin aaltosovelluksia . tarkalla kokoalueella 1 . 0mm - 1,85 mm, se varmistaa erittäin tarkan ja luotettavan yhteyden. Sovitin rungon tyyli on suora, 1,0 mm: n tarkan sovittimen materiaalitiedot ovat ruostumattomasta teräksestä ja beryllium -kuparista.
Kuvaus
Tuotteen esittely
1 . 0mm RF -sovittimen taajuus enintään 110 GHz on korkea suorituskykyliitin ratkaisu, joka on suunniteltu vaatimaan mikroaalto- ja millimetrin aaltosovelluksia . tarkalla kokoalueella 1 . 0mm - 1 . 85 mm, se varmistaa erittäin tarkan ja luotettavan yhteyden. Sovitin rungon tyyli on suora, 1,0 mm: n tarkan sovittimen materiaalitiedot ovat ruostumattomasta teräksestä ja beryllium -kuparista. Portin napaisuus on jaettu pistokkeisiin ja tunkeihin tai uros- ja naispuolisiin kahteen tyyppiin.
Tuotesovellus
1 . 0mm tarkkoja sovittimia käytetään usein yhteyksien välisiin yhteyksiin satelliittien etäanturien ja muiden laitteiden välillä. Tämän tarkoituksena on täyttää laitteiden miniatyrisoinnin, korkean tarkkuuden ja korkean luotettavuuden vaatimukset avaruusympäristössä varmistaen, että satelliitit voivat suorittaa viestintää ja tiedonkeruua Normall
Hankintakysymys
Tuotekohtaiset tiedot
|
Kokoonpano |
|
|
Liitin 1 tyyppi |
1,0 mm |
|
Liitin 1 impedanssi |
50 ohmia |
|
Liitin 1 napaisuus |
Standardi |
|
Connector 2 -tyyppi |
1,0 mm / 1,85 mm |
|
Liitin 2 impedanssi |
50 ohmia |
|
Liittimen 2 napaisuus |
Standardi |
|
Liittimen kiinnitysmenetelmä |
Ei yhtään |
|
Sovittimen vartalotyyli |
Suoraan |
|
Materiaalitiedot |
|
|
Keskikoko |
Kuutio kultainen |
|
Ulompi kosketus |
Ruostumaton teräs |
|
Elimistö |
Ruostumaton teräs |
|
Dielektrinen |
PEI |
|
Ympäristötiedot |
|
|
Lämpötila -alue |
-40 aste +85 aste |
|
2011/65/EU (ROHS) |
Vaatimusten mukainen |
Tuotetyyppi
|

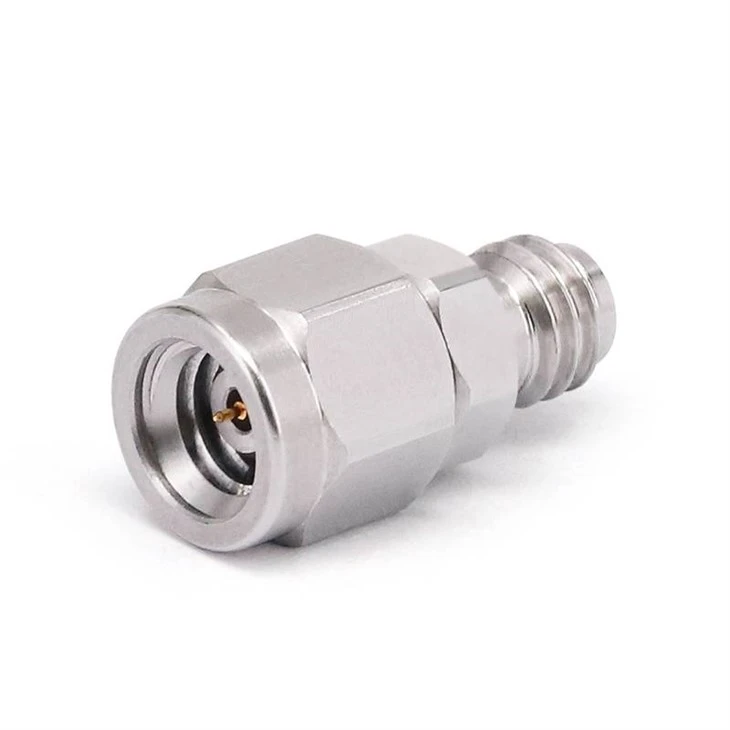

1,0 mm: n RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-1.0- jjs |
|
|
DC -110 GHz |
1.40 |
1,0 mm: n uros 1,0 mm: n urokseen |
|
Fr 1-1.0- kks |
 |
|
DC -110 GHz |
1.40 |
1,0 mm: n naaras 1,0 mm: n naaraan |
|
Fr 1-1.0- jks |
|
|
DC -110 GHz |
1.40 |
1,0 mm: n uros 1,0 mm: n naaraan |
|

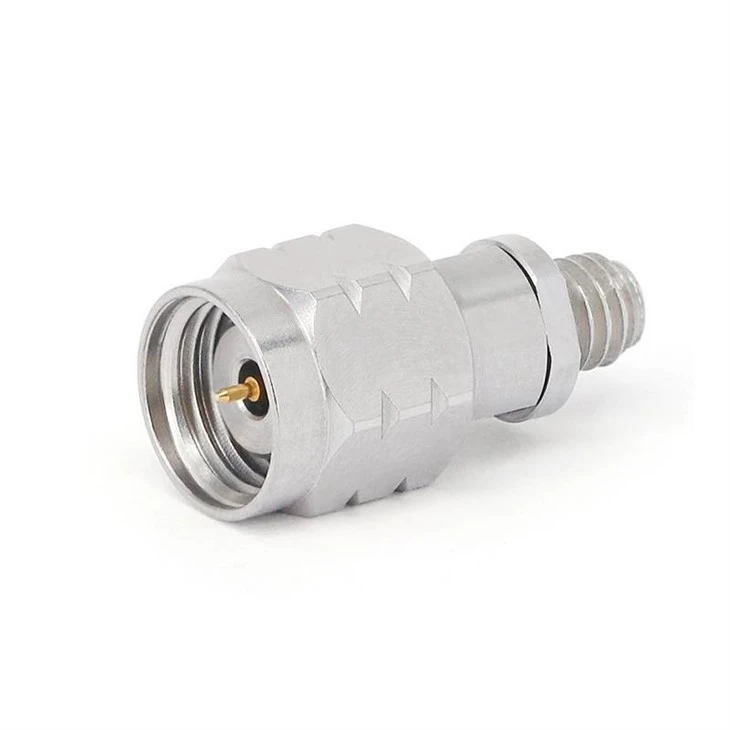

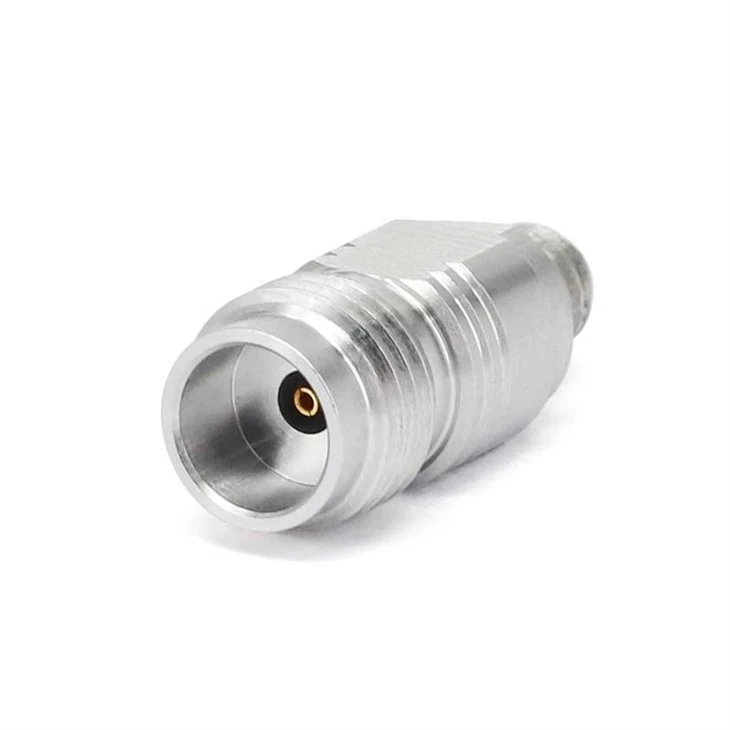

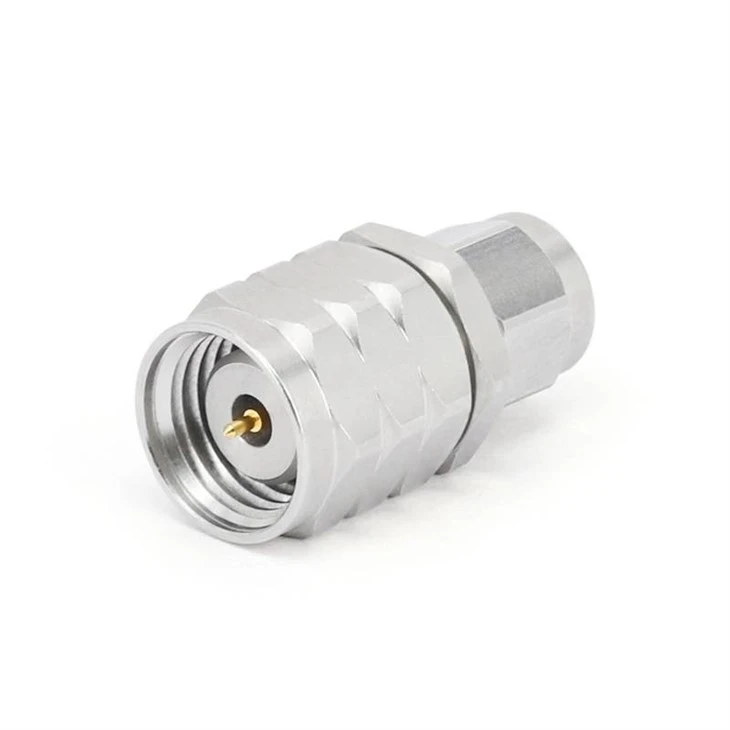

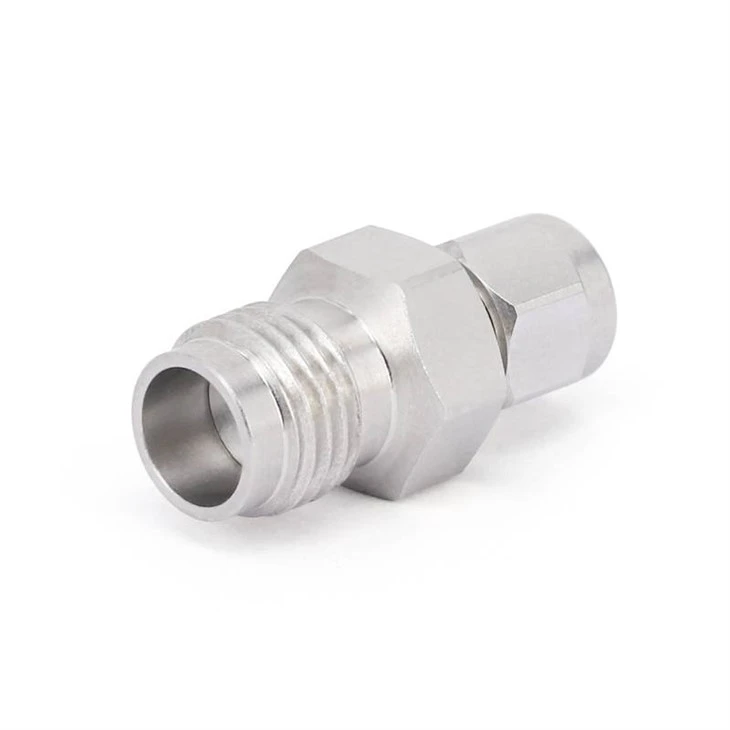

1,85 mm - 1,0 mm: n RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-1.85/1.0- jjs |
|
|
DC -67 GHz |
1.30 |
1,85 mm uros -1.0 mm uros |
|
Fr 1-1.85/1.0- jks |
|
|
DC -67 GHz |
1.30 |
1,85 mm uros -1.0 mm naaras |
|
Fr 1-1.85/1.0- kks |
|
|
DC -67 GHz |
1.30 |
1,85 mm naaras -1.0 m naaras |
|
Fr 1-1.85/1.0- kjs |
|
|
DC -67 GHz |
1.30 |
1,85 mm naaras -1.0 mm uros |
