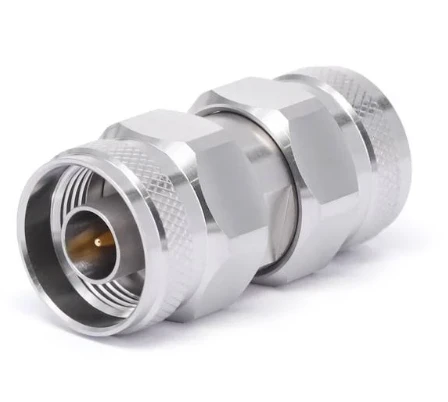

N sovitin
N - Tyypin tarkkuus RF -sovitin on ratkaiseva komponentti radiotaajuusjärjestelmissä. Sen käyttämä N -tyyppinen rajapinta on kierteitetty koaksiaaliliitin, joka tunnetaan voimakkaasta mekaanisesta rakenteestaan ja hyvästä sähkösuorituskyvystä, mikä mahdollistaa luotettavan signaalin lähetyksen laajalla taajuusalueella.
Kuvaus
Tuotteen esittely
N - Tyypin tarkkuus RF -sovitin on ratkaiseva komponentti radiotaajuusjärjestelmissä. Sen käyttämä N -tyyppinen rajapinta on kierteitetty koaksiaaliliitin, joka tunnetaan voimakkaasta mekaanisesta rakenteestaan ja hyvästä sähkösuorituskyvystä, mikä mahdollistaa luotettavan signaalin lähetyksen laajalla taajuusalueella.
N: n tarkan sovittimen enimmäiskäyttötaajuus voi olla jopa 18 GHz. Se, mikä erottaa sen muista RF -sovittimista, on kuitenkin se, että n tarkka sovitin kestää suhteellisen korkean käyttövoiman. Sitä käytetään usein korkean tehon laitteiden syöttö- ja lähtöporteissa, samoin kuin korkean tehon signaalin lähetysjärjestelmissä.
Tuote runko
N naaras SMA -naaraan, jolla on joko 4- reikälaippa tai abulkhead -kiinnitys Siinä on vakaa suorituskyky, jolla on erinomaiset tulokset seisova aalto -suhde ja lisäyshäviö. Sovittimen rungon materiaali on valmistettu täydellisestä ruostumattomasta teräksestä, ja keskusjohdin on valmistettu messingistä, jossa on kullattu pinnoite. Korkealaatuiset materiaalit varmistavat, että sovittimella on hyvä käyttöikä.
Hankintakysymys
Tuotekohtaiset tiedot
|
Kokoonpano |
|
|
Liitin 1 tyyppi |
N |
|
Liitin 1 impedanssi |
50 ohmia |
|
Liitin 1 napaisuus |
Standardi |
|
Connector 2 -tyyppi |
N / SMA / 3,5 mm / 2,92 mm |
|
Liitin 2 impedanssi |
50 ohmia |
|
Liittimen 2 napaisuus |
Standardi |
|
Liittimen kiinnitysmenetelmä |
Ei yhtään |
|
Sovittimen vartalotyyli |
Suora/4 -reikäinen laippa/laipio -kiinnitys/oikea kulma |
|
Materiaalitiedot |
|
|
Keskikoko |
Kuutio kultainen |
|
Ulompi kosketus |
Ruostumaton teräs |
|
Elimistö |
Ruostumaton teräs |
|
Dielektrinen |
PEI |
|
Ympäristötiedot |
|
|
Lämpötila -alue |
-55 aste +165 aste |
|
2011/65/EU (ROHS) |
Vaatimusten mukainen |
Tuotetyyppi
|
N RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- n-jjs |
|
|
DC -18 GHz |
1.15 |

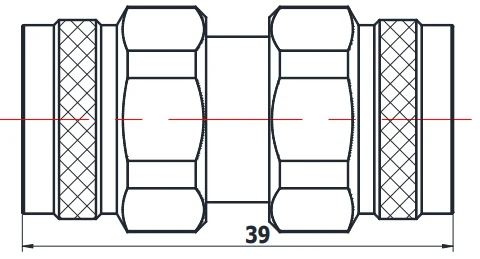

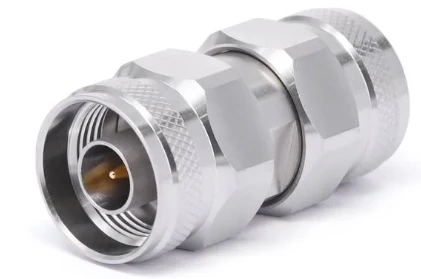

N uros N -uros |
|
Fr 1- n-kks |
|
|
DC -18 GHz |
1.15 |
N naaras N -naaraan |
|
Fr 1- n-Jks |
|
|
DC -18 GHz |
1.15 |

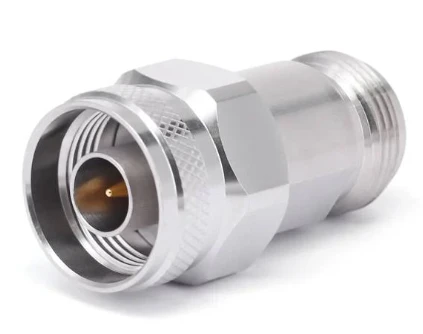

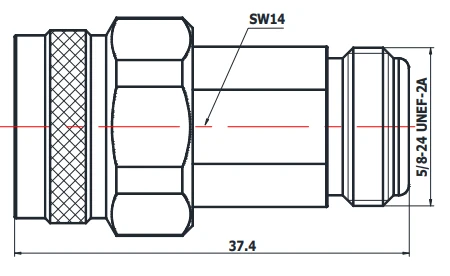

N uros N -naaraan |
|
Fr 1- n-jwks |
|
|
DC -18 GHz |
1.15 |

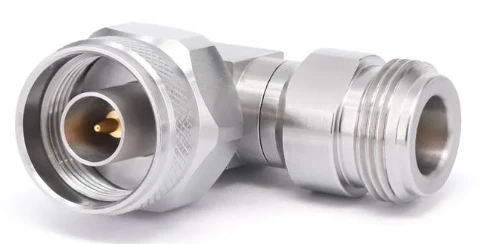

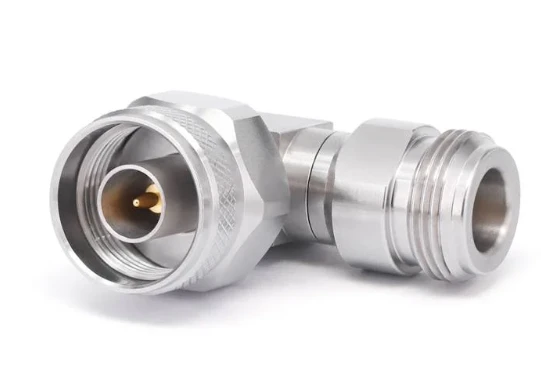

N uros N -naaraan, jolla on suorakulma |
|
Fr 1- n-kfks |
|
|
DC -18 GHz |
1.15 |

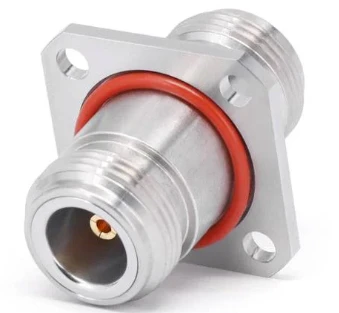

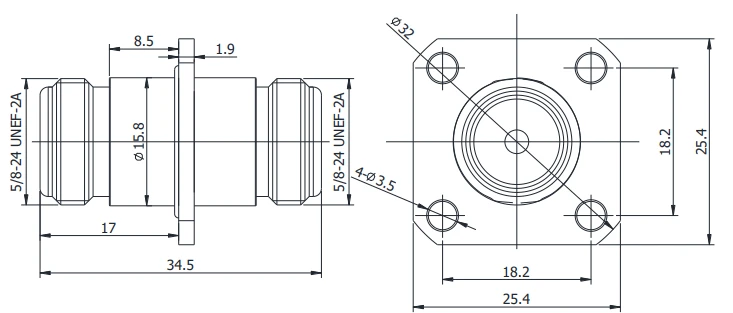

N naaras N -naaras 4 reikäinen laippa |
|
Fr 1- n/sma-kyks |
|
|
DC -18 GHz |
1.15 |

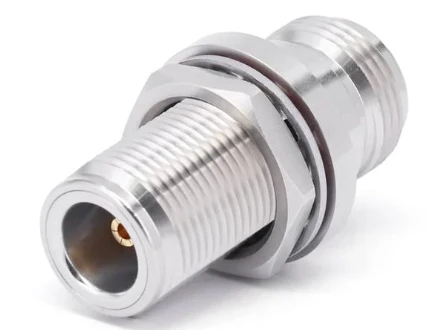

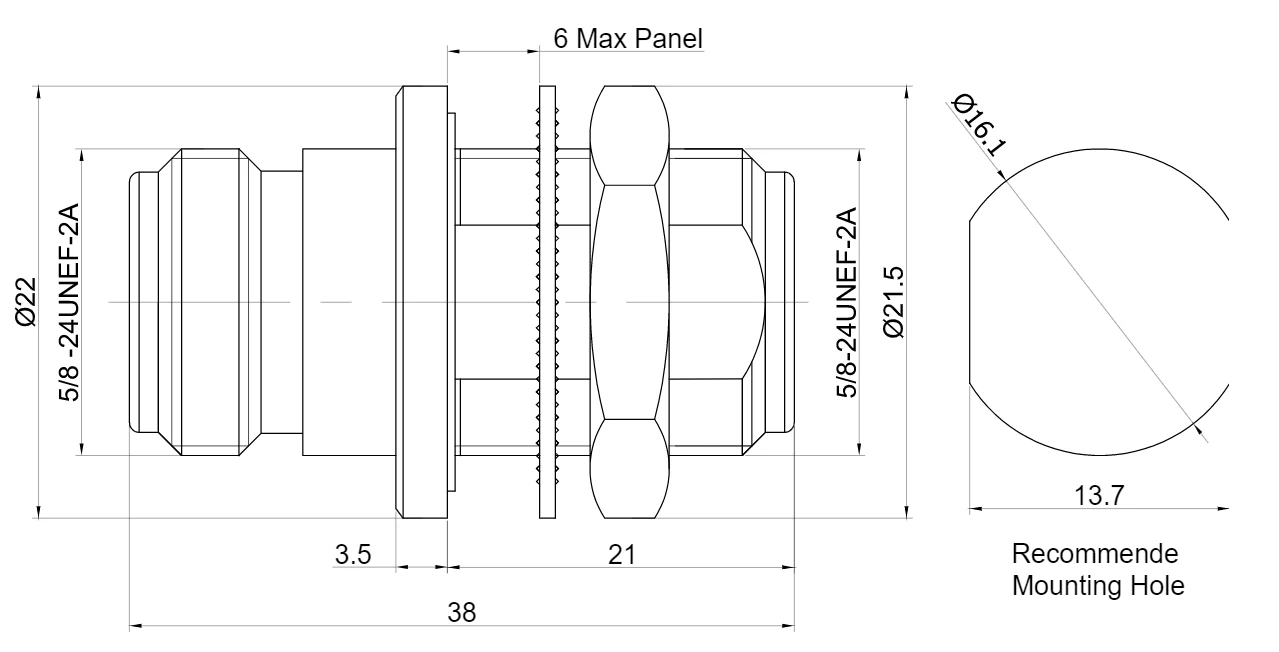

N naaras N -naaraan laipio -vuorella |
|
Fr 1- n-kyks -1 |
|
|
DC -18 GHz |
1.15 |
N naaras N -naaraan laipio -vuorella |
|
N SMA RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- n/sma-jjs |
|
|
DC -18 GHz |
1.15 |

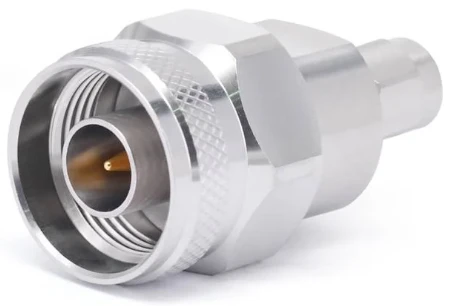

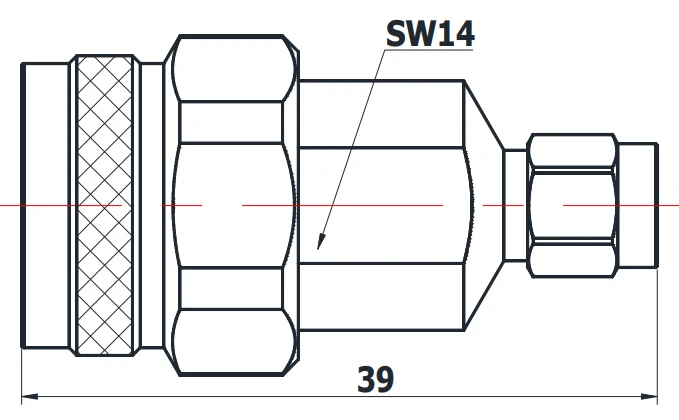

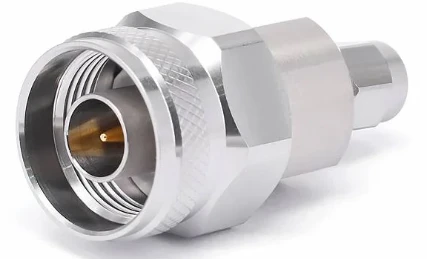

N uros SMA -urokselle |
|
Fr 1- n/sma-jks |
|
|
DC -18 GHz |
1.15 |

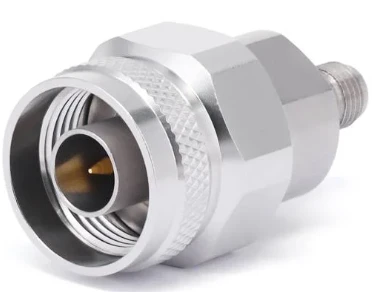

N uros SMA -naaraan |
|
Fr 1- n/sma-kks |
|
|
DC -18 GHz |
1.15 |

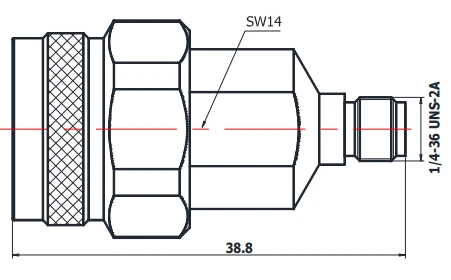

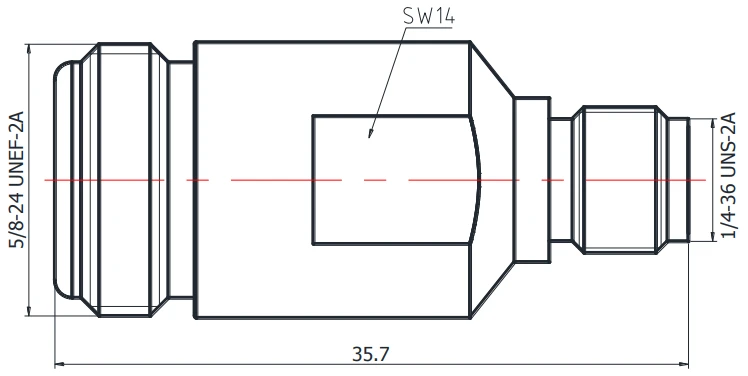

N naaras SMA -naaraan |
|
Fr 1- N/SMA-KJS |
|
|
DC -18 GHz |
1.15 |
N naaras SMA -uros |
|
Fr 1- n/sma-kfks |
|
|
DC -18 GHz |
1.15 |

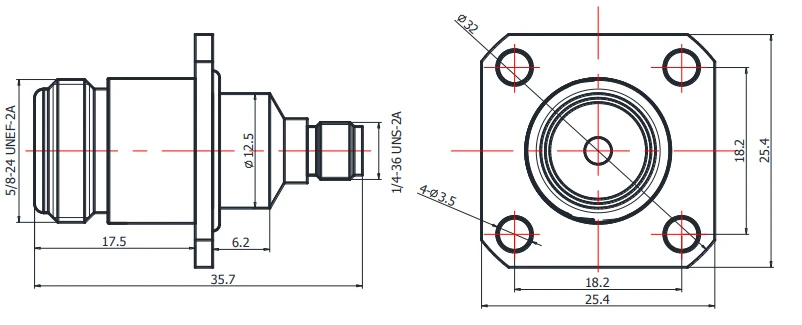

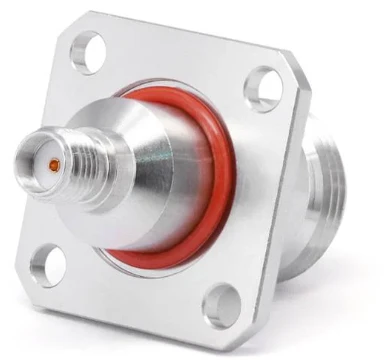

N naaras SMA -naaras 4 reikäinen laippa |
|
Fr 1- n/sma-kyks |
|
|
DC -18 GHz |
1.15 |

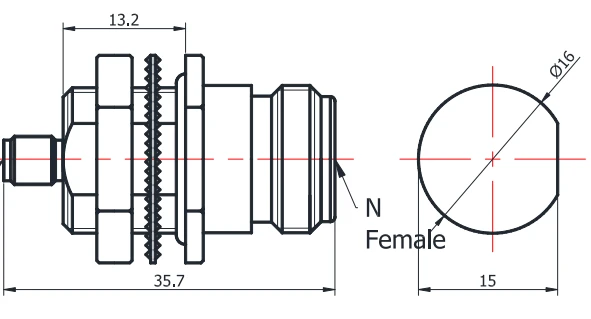

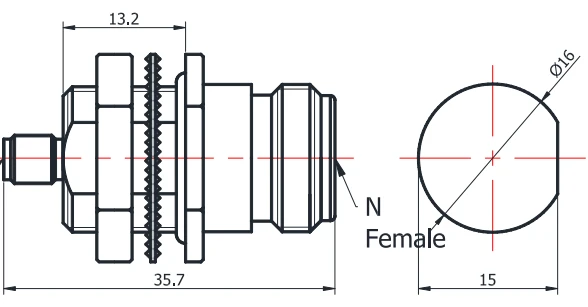

N Naaras SMA -naarasavitinta laipio -vuorella |
|
N - 3,5 mm: n RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- n/3. 5- jjs |
|
|
DC -18 GHz |
1.15 |
N uros - 3,5 mm: n uros |
|
Fr 1- n/3. 5- kks |
|
|
DC -18 GHz |
1.15 |
N naaras 3,5 mm: n naaraan |
|
Fr 1- n/3. 5- jks |
|
|
DC -18 GHz |
1.15 |
N uros 3,5 mm: n naaraan |
|
Fr 1- n/3. 5- kjs |
|
|
DC -18 GHz |
1.15 |
N naaras 3,5 mm: n uros |
|
N - 2,92 mm: n RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- n/2. 92- jjs |
|
|
DC -18 GHz |
1.15 |
N uros - 2,92 mm uros |
|
Fr 1- n/2. 92- kks |
|
|
DC -18 GHz |
1.15 |
N naaras 2,92 mm: n naaraan |
|
Fr 1- n/2. 92- jks |
|
|
DC -18 GHz |
1.15 |
N uros - 2,92 mm: n naaras |
|
Fr 1- n/2. 92- kjs |
|
|
DC -18 GHz |
1.15 |
N naaras - 2,92 mm: n uros |
