SMA -sovitin
SMA -sarjan koaksiaaliset RF -sovittimet ovat laajin sovellusalue ja suurin lajike kaikkien sovitinsarjojen . välillä on noin satoja valinnaisia tyyppejä . sen maksimaalinen käyttötaajuus voi saavuttaa jopa 26 . 5 GHz . heidän keskuudessaan, ne ovat suunniteltuja ja kehitettyjä kolmen erilaisen taajuusalueen. Tuotteet.
Description
Tuotteen esittely
SMA -sarjan koaksiaaliset RF -sovittimet ovat laajin sovellusalue ja suurin lajike kaikkien sovitinsarjojen . välillä on noin satoja valinnaisia tyyppejä . sen maksimaalinen käyttötaajuus voi saavuttaa jopa 26 . 5 GHz . heidän keskuudessaan, ne ovat suunniteltuja ja kehitettyjä kolmen erilaisen taajuusalueen. Tuotteet.
Tuotemateriaali
SMA-liittimen rungon ulkojohdin on yleensä valmistettu metallimateriaaleista, kuten messingistä tai ruostumattomasta teräksestä ., sillä on ratkaiseva rooli suojaamisessa ja signaalin siirrossa . sen lieriömäinen rakenne ympäröi sisäjohtimen ja dielektrisen signaalin tuottovirtavirtavirtaa varten, mikä vastaa signaalia ja integrointia signaalista ja signaalista, mikä vastaa signaalia ja integrointia signaalista ja integroidun signaalista signaalinsa signaali-signaalinsa signaali-signaalinsa signaali-signaalinsa signaalista signaalinsa sisäisen signaalin paluukeskiviestinsä sisävirta- ja integrointia ja integrointia. Lähetys .
Tuote runko
SMA -liittimiä on saatavana eri rungon muodoissa, mukaan lukien suora tyyppi, suorakulmatyyppi, 4- reikälaippa -kiinnitys, laivaston kiinnitystyyppi ja ilmatiiviinen tyhjiö -laivasen asennustyyppi .
Hankintakysymys
Tuotekohtaiset tiedot
|
Kokoonpano |
|
|
Liitin 1 tyyppi |
SMA |
|
Liitin 1 impedanssi |
50 ohmia |
|
Liitin 1 napaisuus |
Standardi |
|
Connector 2 -tyyppi |
SMA/GPPO/GPO/2,4mm/2,92 mm/3,5 mm/N/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
Liitin 2 impedanssi |
50 ohmia |
|
Liittimen 2 napaisuus |
Standardi |
|
Liittimen kiinnitysmenetelmä |
Ei yhtään |
|
Sovittimen vartalotyyli |
Suora/4 -reikäinen laippa/laipio -kiinnitys/oikea kulma/ |
|
Materiaalitiedot |
|
|
Keskikoko |
Kuutio kultainen |
|
Ulompi kosketus |
Messinki kultainen / ruostumaton teräs |
|
Vartalo |
Messinki kultainen / ruostumaton teräs |
|
Dielektrinen |
PEI/PTFE/Glass |
|
Ympäristötiedot |
|
|
Lämpötila -alue |
-55 aste +165 aste |
|
2011/65/EU (ROHS) |
Vaatimusten mukainen |
SMA -sovitintyypit
|
SMA RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|

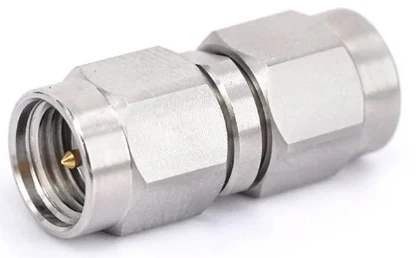

Fr 1- sma-jjs |
|
|
DC -18 GHz |
1.15 |
SMA -uros SMA -urokselle |
|
Fr 1- sma-kks |
|
|
DC -18 GHz |
1.15 |

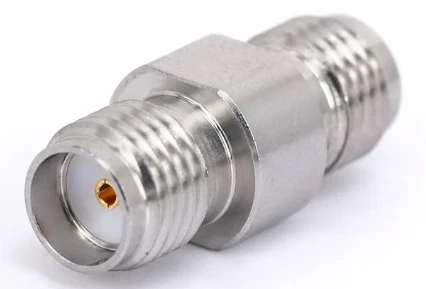

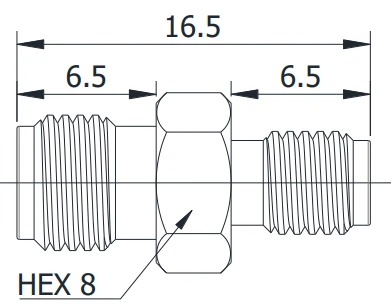

SMA -naaras SMA -naaraan |
|
Fr 1- sma-jks |
|
|
DC -18 GHz |
1.15 |

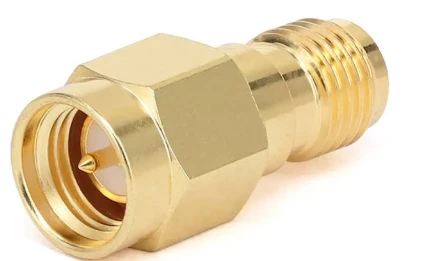

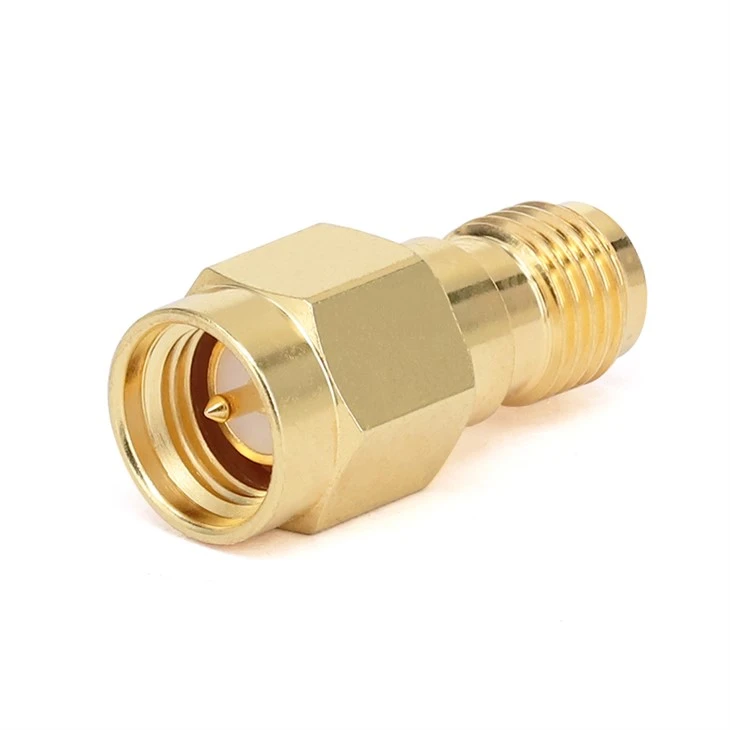

SMA -uros SMA -naaraan |
|

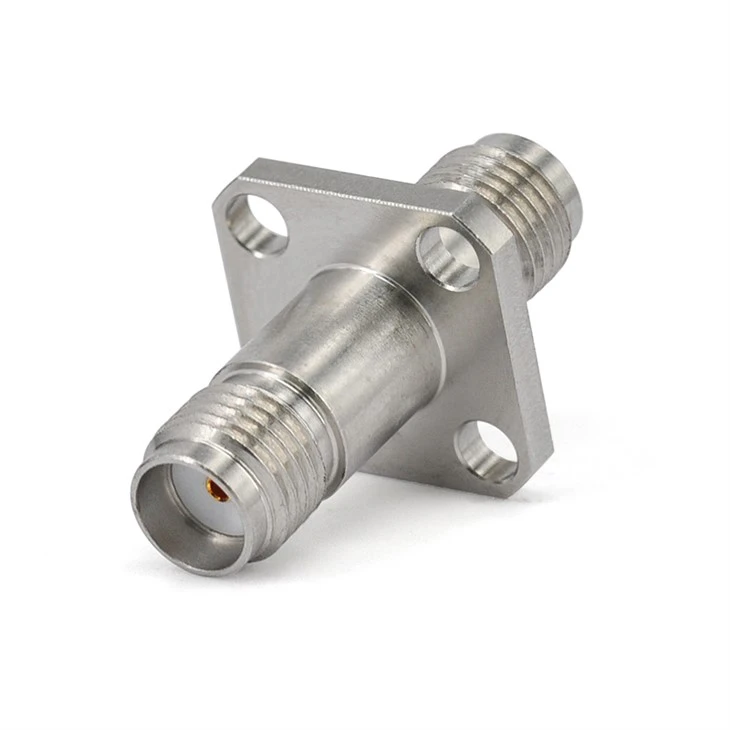

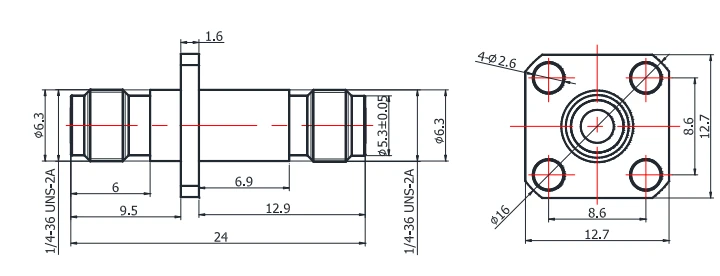

Fr 1- Sma-kfkg -1 |
|
|
DC -18 GHz |
1.15 |

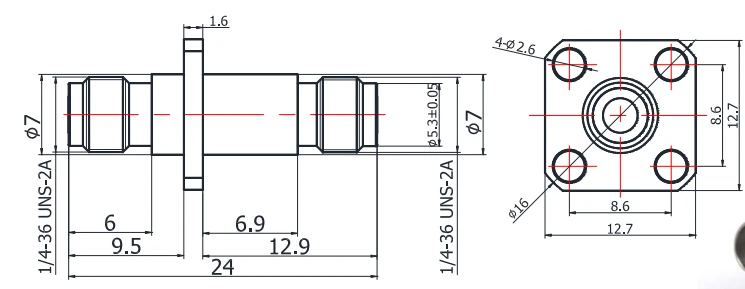

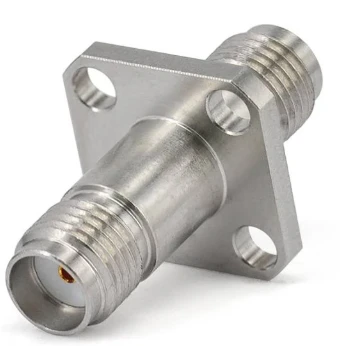

SMA -naaras SMA -naaras 4 reikäinen laippa |
|
Fr 1- Sma-kfkg |
|
|
DC -26.5 GHz |
1.15 |
SMA -naaras SMA -naaras 4 reikäinen laippa |
|

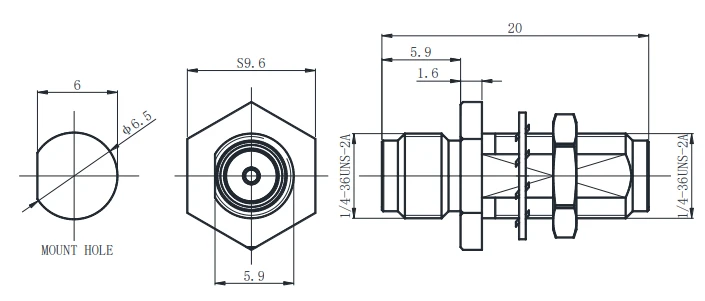

Fr 1- Sma-Kykg -1 |
|
|
DC -26.5 GHz |
1.25 |
SMA -naaras SMA -naaraan laipio -vuorella |
|

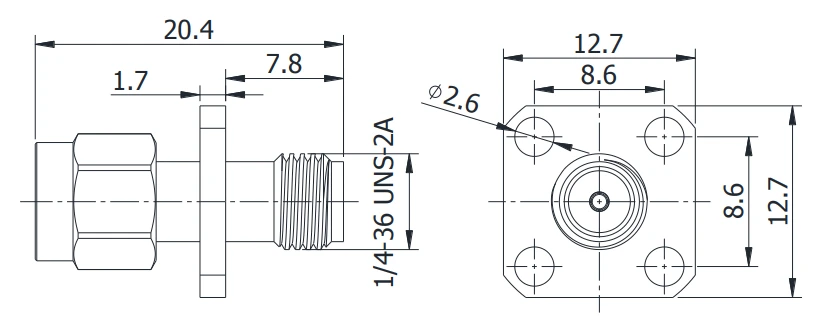

Fr 1- sma-jfkg |
|
|
DC -18 GHz |
1.20 |
SMA -uros SMA -naaraan 4 reikällä |
|
Fr 1- sma-jwjs -18 g |
|
|
DC -18 GHz |
1.25 |
SMA -uros SMA -urokselle, jolla on suorakulma |
|
Fr 1- sma-kwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA -naaras SMA -naaraan oikeassa kulmassa |
|
Fr 1- sma-jwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA -uros SMA -naaraan oikeassa kulmassa |
|
Fr 1- sma-jk |
|
|
DC -18 GHz |
1.25 |
SMA -uros SMA -naaraan |
|
Fr 1- SMA-KK-E |
|
|
DC -18 GHz |
1.25 |
SMA -naaras SMA -naaraan |
|
Fr 1- SMA-KK1 |
|
|
DC -18 GHz |
1.25 |
SMA -naaras SMA -naaraan |
|
Fr 1- Sma-Kyk1 |
|
|
DC -18 GHz |
1.25 |

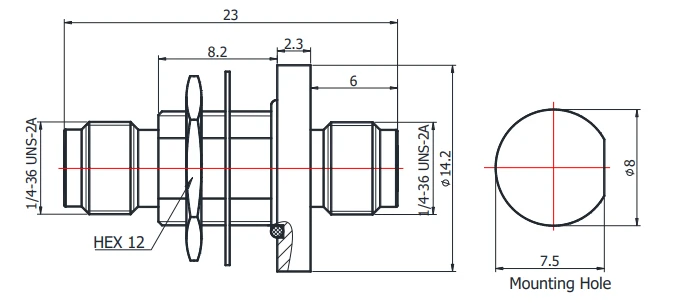

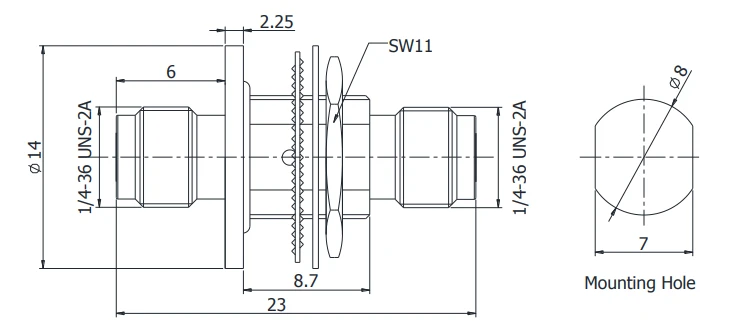

SMA -naaras SMA -naaraan laipio -vuorella |
|
Fr 1- smam-Kyk |
|
|
DC -18 GHz |
1.35 |
SMA -naaras SMA -naaraan, jossa on laipio -vuori ja tyhjiö kireys |
|
Fr 1- qsma/sma-jks |
|
|
DC -18 GHz |
1.25 |
Nopea SMA -uros SMA -naiselle |
|

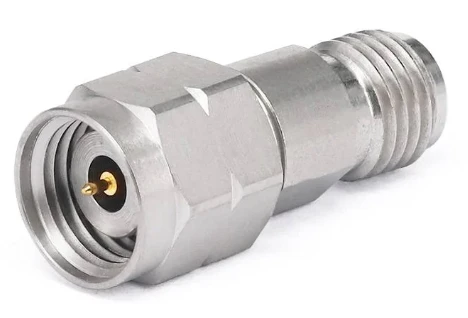

SMA - 2,4 mm: n RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|

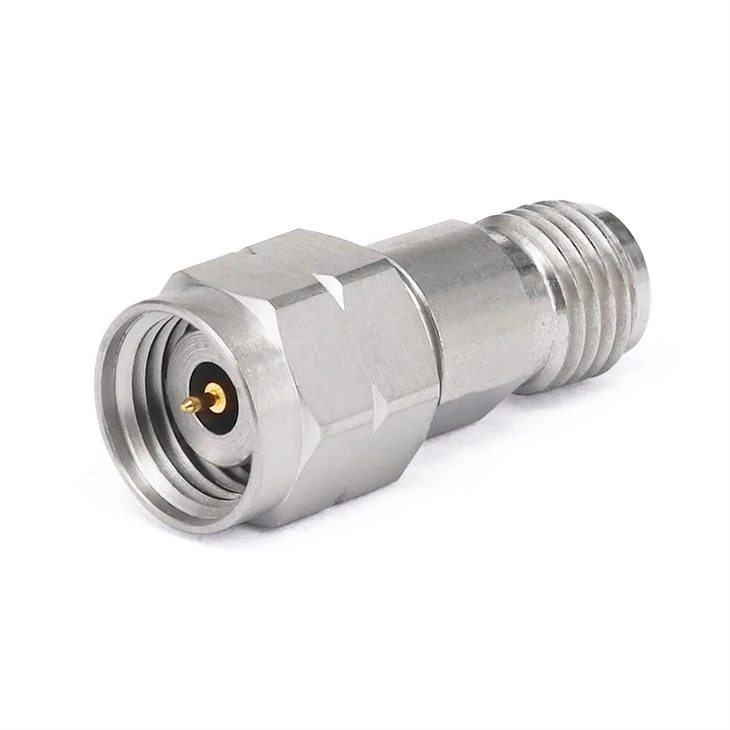

Fr 1- SMA/2.4- kjs |
|
|
DC -26.5 GHz |
1.15 |
SMA -naaras 2,4 mm: n uros |
|
SMA - 2,92 mmRF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|

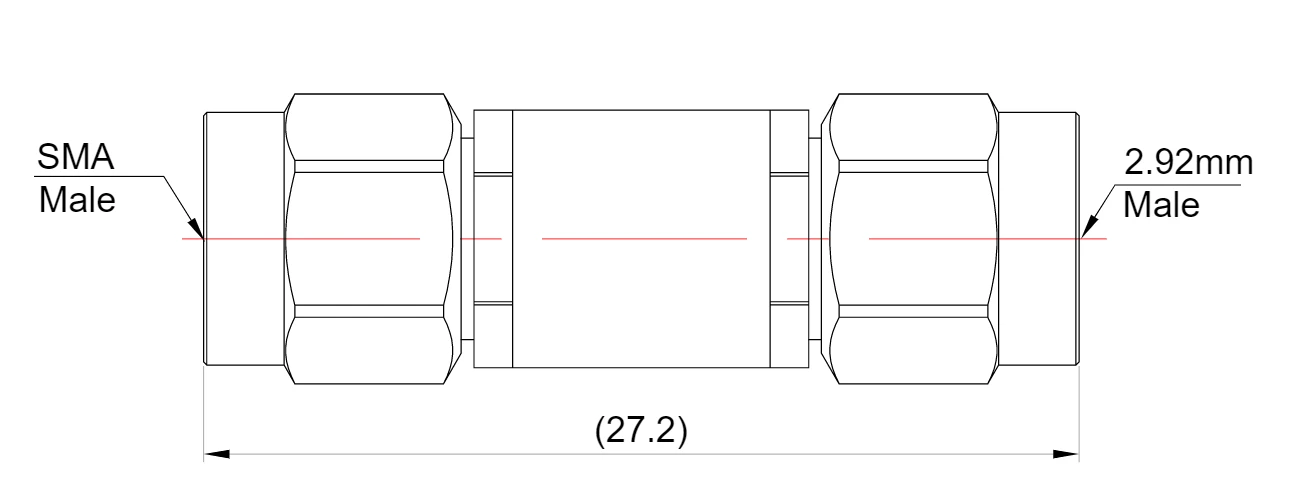

Fr 1- SMA/2.92- jjs |
|
|
DC -18 GHz |
1.15 |
SMA -uros - 2,92 mm: n uros |
|
Fr 1- SMA/2.92- kks |
|
|
DC -18 GHz |
1.15 |

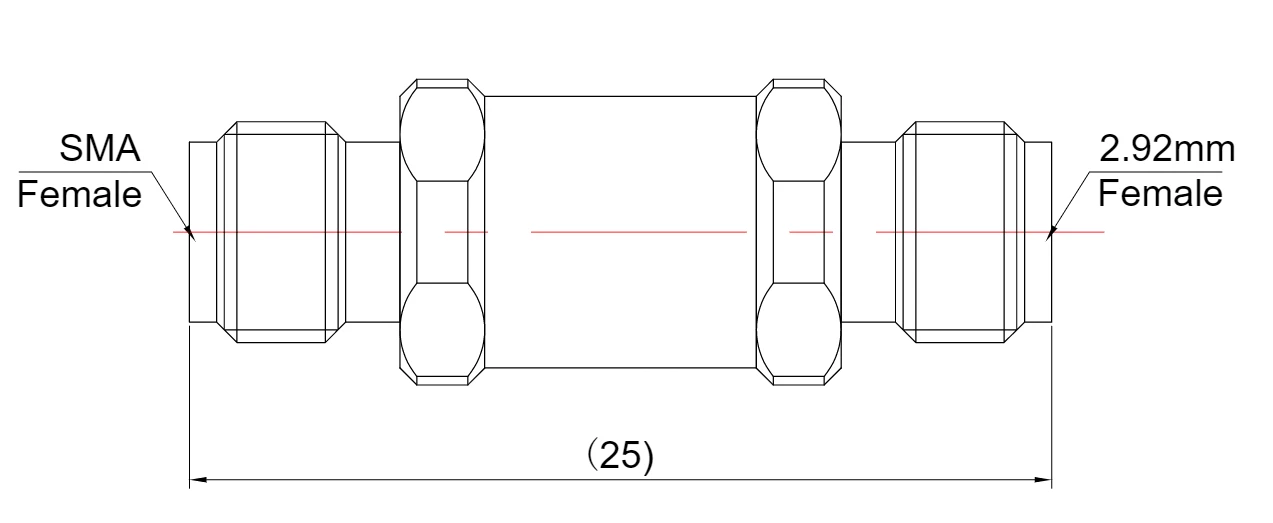

SMA -naaras 2,92 mm: n naaraan |
|
Fr 1- SMA/2.92- jks |
|
|
DC -18 GHz |
1.15 |
SMA -uros - 2,92 mm: n naaras |
|

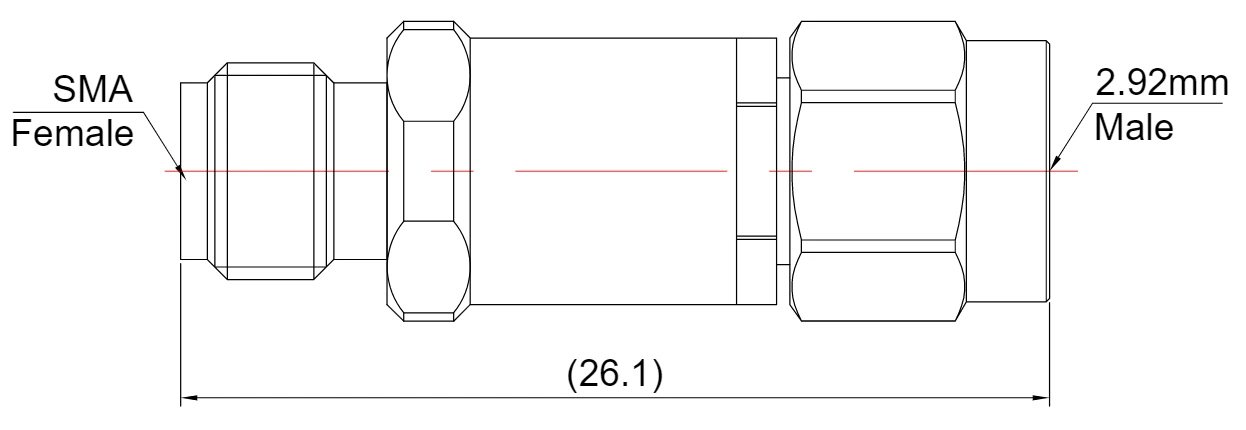

Fr 1- SMA/2.92- kjs |
|
|
DC -18 GHz |
1.15 |
SMA -naaras - 2,92 mm: n uros |
|

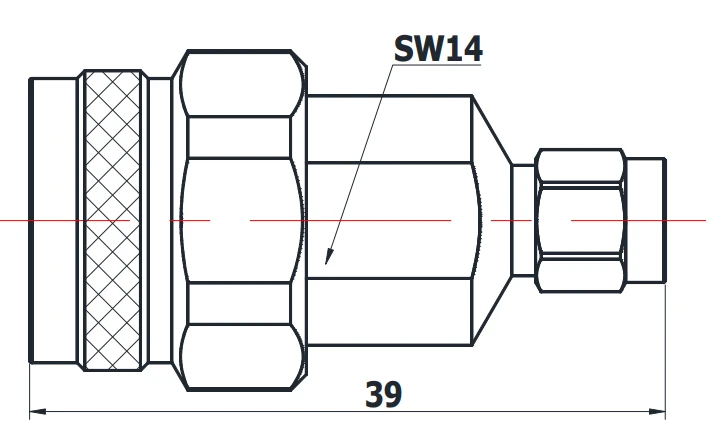

SMA - N RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- n/sma-jjs |
|
|
DC -18 GHz |
1.15 |
N uros SMA -urokselle |
|
Fr 1- n/sma-kks |
|
|
DC -18 GHz |
1.15 |
N naaras SMA -naaraan |
|
Fr 1- n/sma-jks |
|
|
DC -18 GHz |
1.15 |

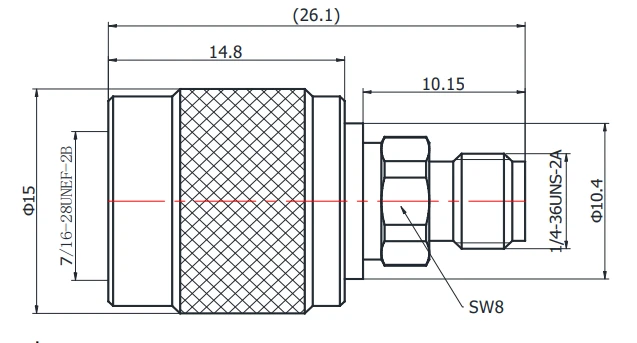

N uros SMA -naaraan |
|
Fr 1- N/SMA-KJS |
|
|
DC -18 GHz |
1.15 |
N naaras SMA -uros |
|
Fr 1- n/sma-Kykg |
|
|
DC -18 GHz |
1.15 |

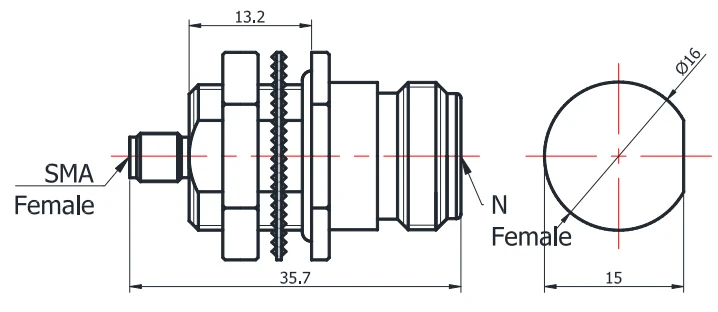

N -naaras SMA -naaraan laipio -vuorella |
|
Fr 1- n/sma-kfkg |
|
|
DC -18 GHz |
1.15 |

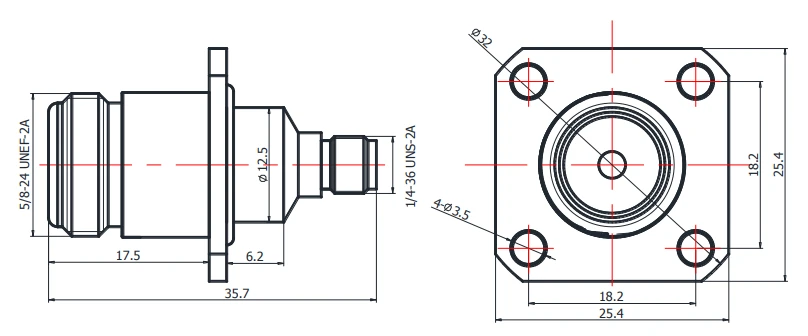

N naaras SMA -naaras 4 reikäinen laippa |
|

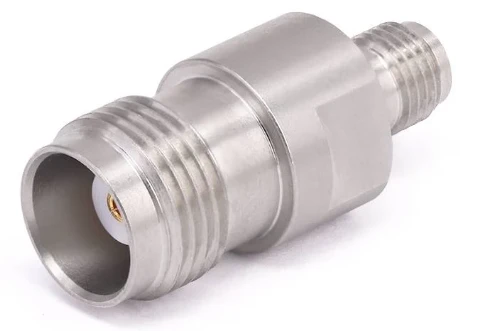

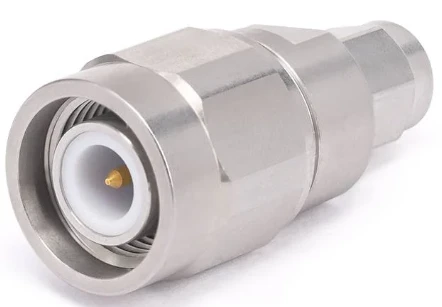

SMA TNC RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- tnc/sma-jjs |
|
|
DC -18 GHz |
1.25 |
TNC -uros SMA -urokselle |
|
Fr 1- tnc/sma-kks |
|
|
DC -18 GHz |
1.25 |
TNC -naaras SMA -naaraan |
|
Fr 1- tnc/sma-jks |
|
|
DC -18 GHz |
1.25 |

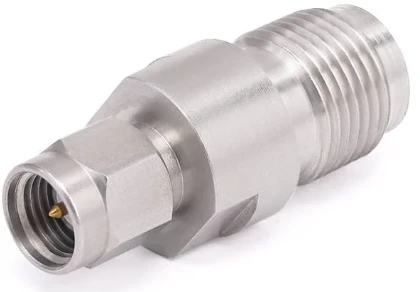

TNC -uros SMA -naaraan |
|
Fr 1- tnc/sma-kjs |
|
|
DC -18 GHz |
1.25 |
TNC -naaras SMA -urokselle |
|
Fr 1- tnc/sma-jj |
|
|
DC -3 GHz |
1.25 |
TNC -uros SMA -urokselle |
|
Fr 1- tnc/sma-kk |
|
|
DC -3 GHz |
1.25 |
TNC -naaras SMA -naaraan |
|
Fr 1- tnc/sma-jk |
|
|
DC -3 GHz |
1.25 |
TNC -uros SMA -naaraan |
|
Fr 1- tnc/sma-kJ |
|
|
DC -3 GHz |
1.25 |
TNC -naaras SMA -urokselle |
|

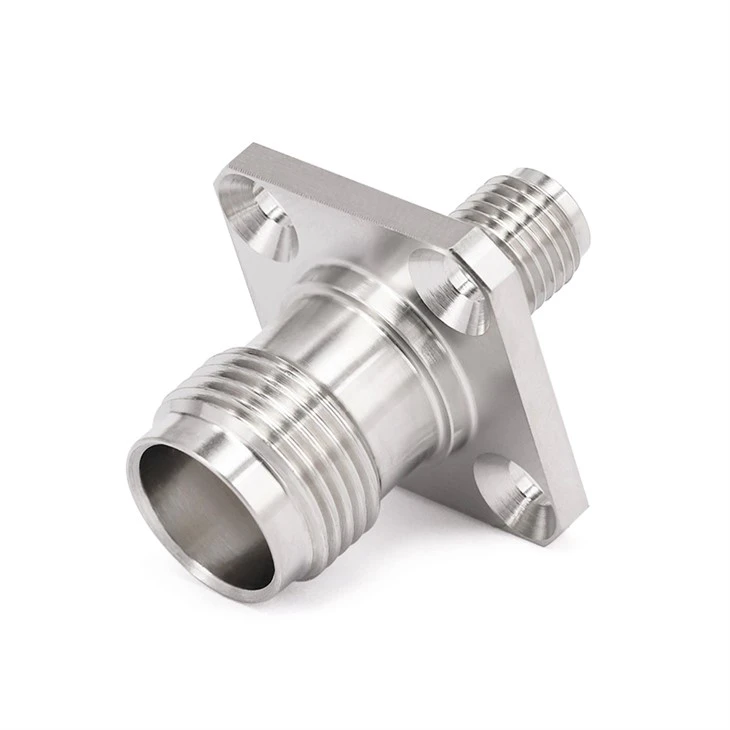

Fr 1- tnc/sma-kfk1 |
|
|
DC -4 GHz |
1.25 |

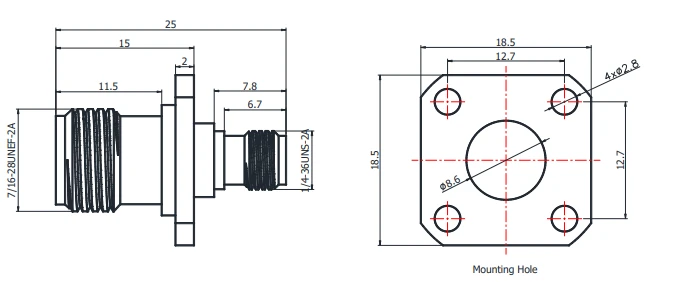

TNC -naaras SMA -naaraan 4 reikällä laippa |
|
SMA BNC RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- bnc/sma-jjs |
|
|
DC -18 GHz |
1.15 |
BNC -uros SMA -urokselle |
|
Fr 1- bnc/sma-kks |
|
|
DC -18 GHz |
1.15 |
BNC -naaras SMA -naaraan |
|
Fr 1- bnc/sma-jks |
|
|
DC -18 GHz |
1.15 |
BNC -uros SMA -naaraan |
|
Fr 1- bnc/sma-KJS |
|
|
DC -18 GHz |
1.15 |
BNC -naaras SMA -uros |
|

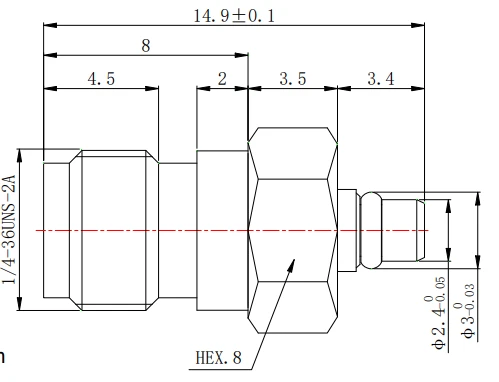

SMA GPPO: lle (mini-Smp) RF-sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- SMA/GPPO-JJ |
|
|
DC -18 GHz |
1.20 |
SMA -uros GPPO -urokselle |
|
Fr 1- SMA/GPPO-KK |
|
|
DC -18 GHz |
1.20 |
SMA -naaras GPPO -naaraan |
|
Fr 1- SMA/GPPO-JK |
|
|
DC -18 GHz |
1.20 |
SMA -uros GPPO -naaraan |
|
Fr 1- SMA/GPPO-KJ |
|
|
DC -18 GHz |
1.20 |
SMA -naaras GPPO -urokselle |
|

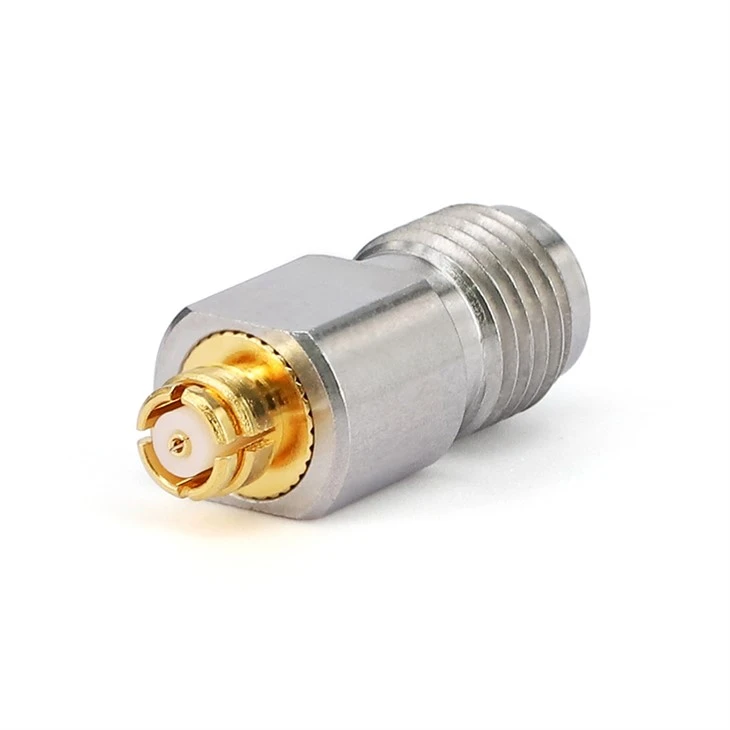

SMA GPO (SMP) RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- SMA/GPO-JJ |
|
|
DC -18 GHz |
1.20 |
SMA -uros GPO -urokselle |
|
Fr 1- SMA/GPO-KK |
|
|
DC -18 GHz |
1.20 |
SMA -naaras GPO -naaraan |
|
Fr 1- SMA/GPO-Jk |
|
|
DC -18 GHz |
1.20 |
SMA -uros GPO -naaraan |
|
Fr 1- SMA/GPO-KJ |
|
|
DC -18 GHz |
1.20 |
SMA -naaras GPO -uros |
|
SMA SSMA RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- SMA/SSMA-JJ |
|
|
DC -27 GHz |
1.25 |
SMA -uros ssma -uros |
|
Fr 1- SMA/SSMA-KK |
|
|
DC -6 GHz |
1.25 |
SMA -naaras SSMA -naaras |
|
Fr 1- SMA/SSMA-JK |
|
|
DC -18 GHz |
1.25 |
SMA -uros SSMA -naaraan |
|
Fr 1- SMA/SSMA-KJ |
|
|
DC -18 GHz |
1.25 |
SMA -naaras SSMA -uros |
|

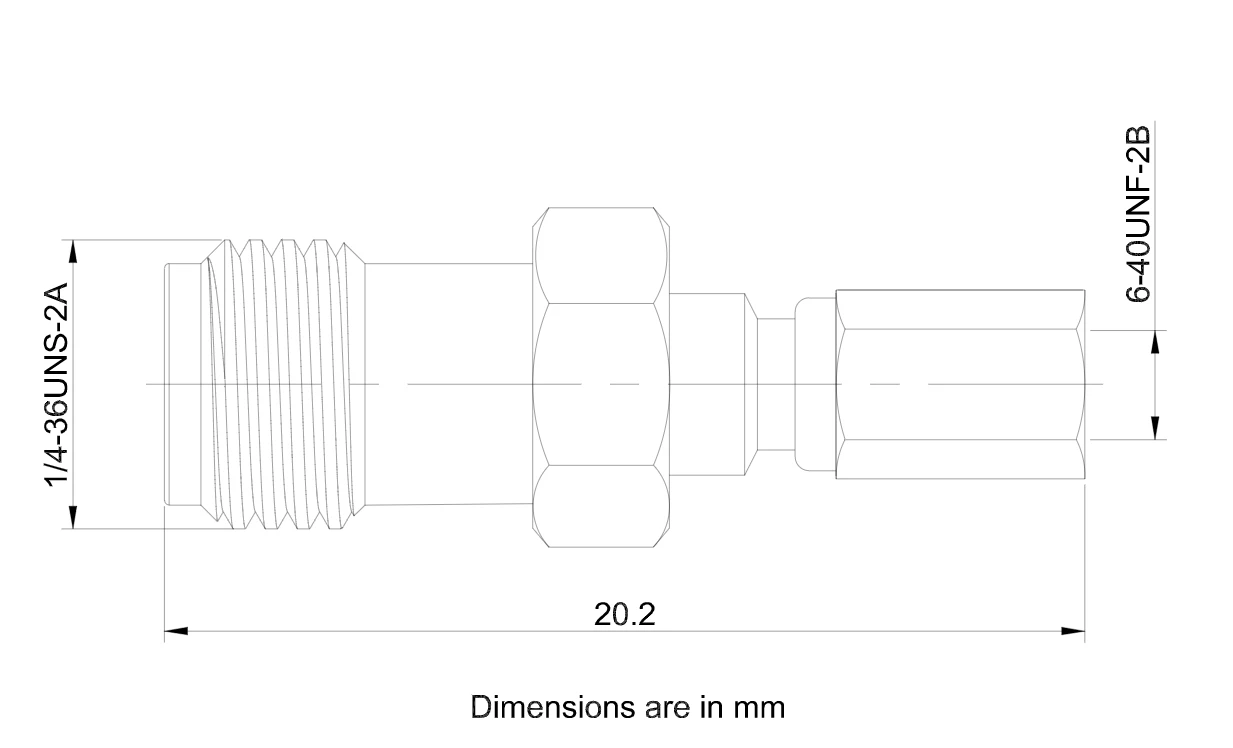

SMA SSMC RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- SMA/SSMC-JJ |
|
|
DC -6 GHz |
1.20 |
SMA -uros SSMC -urokselle |
|
Fr 1- SMA/SSMC-KK |
|
|
DC -6 GHz |
1.20 |
SMA -naaras SSMC -naaraan |
|
Fr 1- SMA/SSMC-JK |
|
|
DC -6 GHz |
1.20 |
SMA -uros SSMC -naaraan |
|
Fr 1- SMA/SSMC-KJ |
|
|
DC -6 GHz |
1.20 |
SMA -naaras SSMC -uros |
|
SMA MCX RF -sovittimelle |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- SMA/MMCX-JJ |
|
|
DC -6 GHz |
1.20 |
SMA -uros ja mmcx -uros |
|
Fr 1- SMA/MMCX-KK |
|
|
DC -6 GHz |
1.20 |
SMA -naaras MMCX -naaras |
|
Fr 1- SMA/MMCX-JK |
|
|
DC -6 GHz |
1.20 |
SMA -uros mmcx -naaraan |
|
Fr 1- SMA/MMCX-KJ |
|
|
DC -6 GHz |
1.20 |
SMA -naaras MMCX -uros |
|

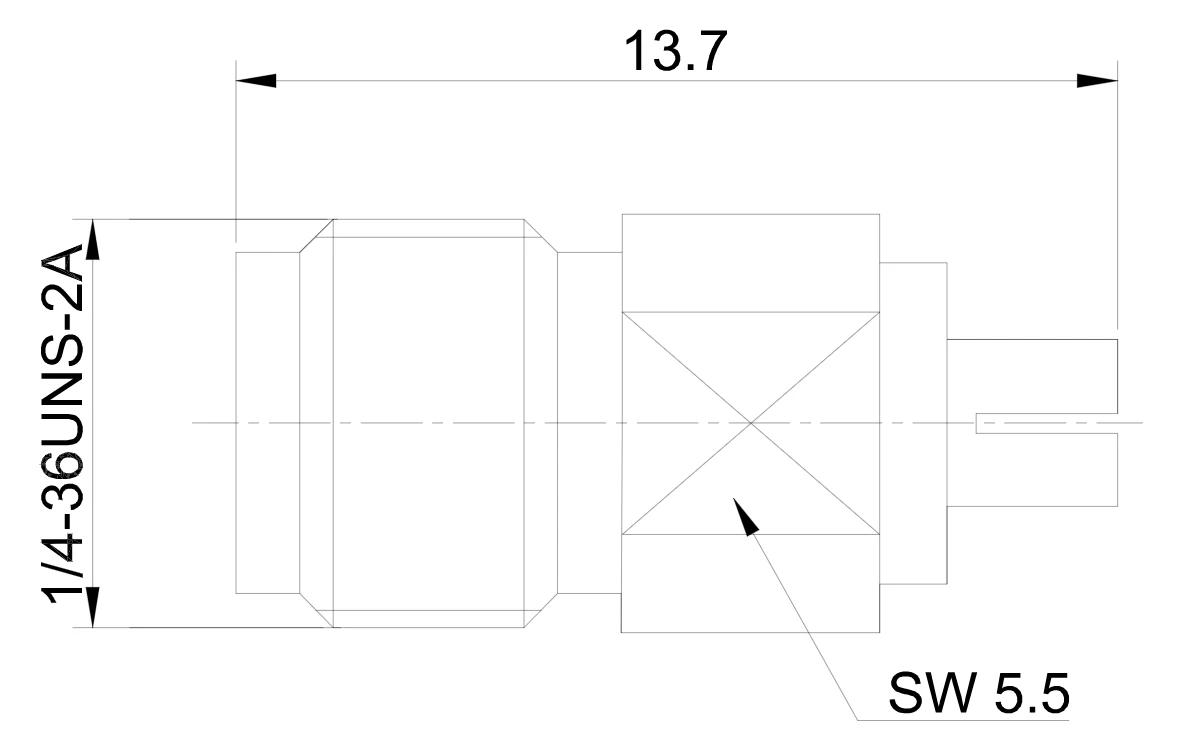

SMA IPEX RF -sovittimeen |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- SMA/IPX 1- jj |
|
|
DC -6 GHz |
1.35 |

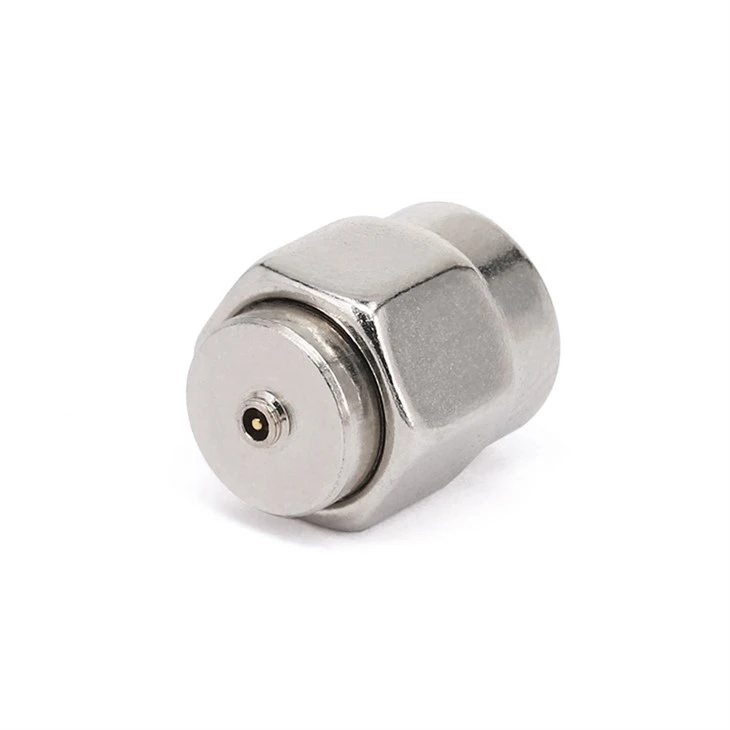

SMA -uros IPX1 -uros |
|
Fr 1- SMA/IPX 1- kks |
|
|
DC -6 GHz |
1.20 |
SMA -uros IPX1 -naaraan |
|

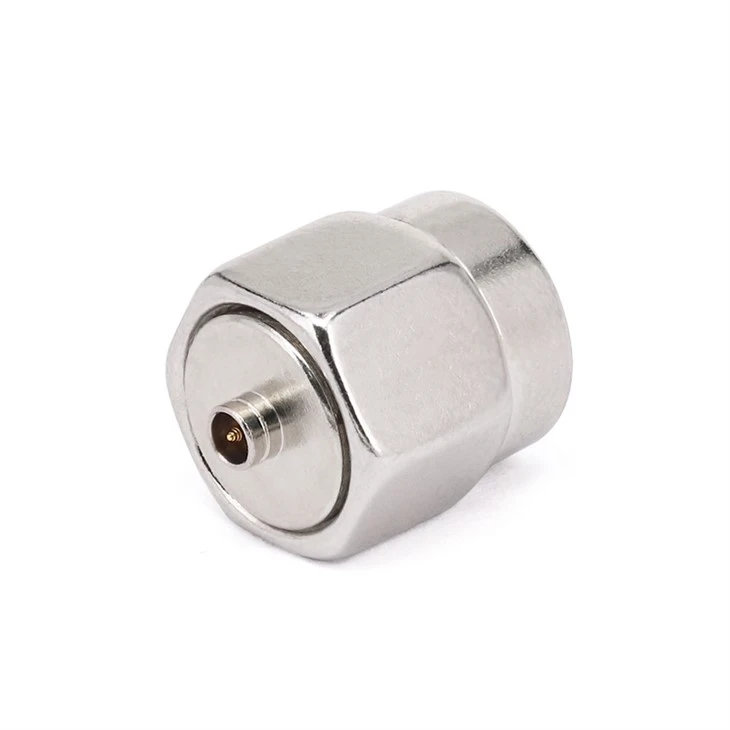

Fr 1- SMA/IPX 4- jj |
|
|
DC -6 GHz |
1.35 |
SMA -uros IPX4 -uros |
