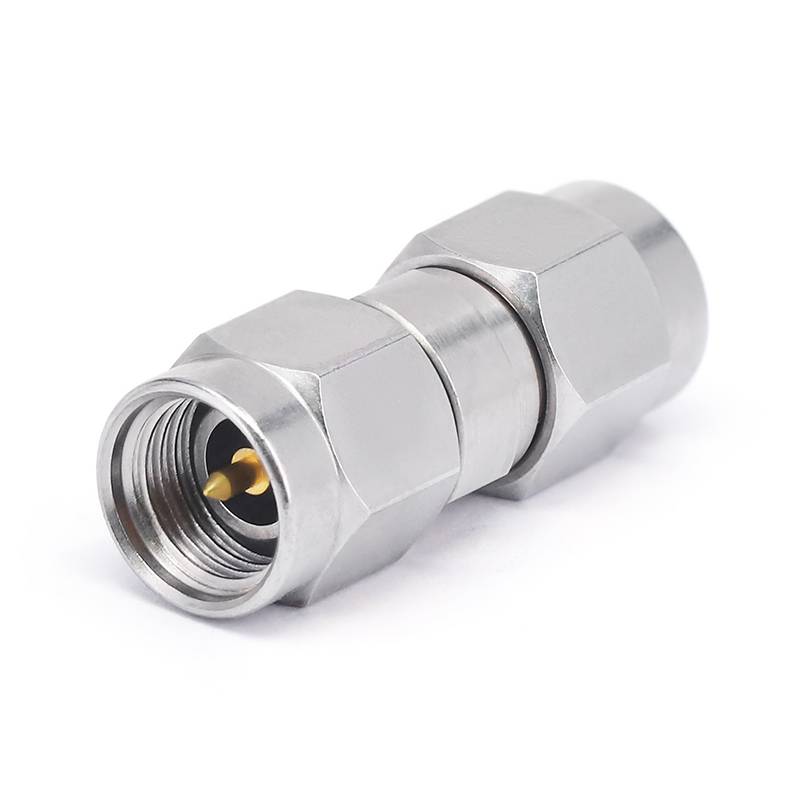

3,5 mm sovitin
3 . 5 mm: n RF -sovittimelle on yleensä ominaista kompakti rakenne . liittimen ulkoreunan halkaisija on yleensä noin 3 . 5 mm, joka on suunniteltu olevan pieni ja kevyt, joten se sopii käytettäväksi sovelluksissa, joissa tilaa on rajoitettu. Esimerkiksi joissakin miniatyyriviestintälaitteissa tai korkean tiheyden piirilevyn kokoonpanoissa 3,5 mm: n liitin voidaan helposti integroida ottamatta liikaa tilaa.
Kuvaus
Tuotteen esittely
3 . 5 mm: n RF -sovittimelle on yleensä ominaista kompakti rakenne . liittimen ulkoreunan halkaisija on yleensä noin 3 . 5 mm, joka on suunniteltu olevan pieni ja kevyt, joten se sopii käytettäväksi sovelluksissa, joissa tilaa on rajoitettu. Esimerkiksi joissakin miniatyyriviestintälaitteissa tai korkean tiheyden piirilevyn kokoonpanoissa 3,5 mm: n liitin voidaan helposti integroida ottamatta liikaa tilaa.
Lisäksi porttiliittymien, kuten suorat liittimet ja oikean kulman liittimet .}}}}}}}}}}}}}}}}}}}}}}}}}}} ., on helpompi tilanteissa, joissa tilaa on rajoitettu ja esimerkiksi yhteys, esimerkiksi monimutkaisempi piirin asettelu, oikean kulman 3.5 mm: n liittimet ja muodostavat yhteyden ja muodostamaan yhteyden.
Tuotetiedot
3 . 5 mm: n RF -sovitinlaitteessa on yleensä matala VSWR . Matala VSWR voi vähentää tehokkaasti signaalin heijastusta ja parantaa signaalin siirron . käytännön sovellusten tehokkuutta . käytännöllisissä sovelluksissa VSWR -arvo, joka on vähemmän kuin 1,15, voidaan saavuttaa, mikä auttaa, että signaali on sujuvasti välitettyjen välillä.
Hankintakysymys
Tuotekohtaiset tiedot
|
Kokoonpano |
|
|
Liitin 1 tyyppi |
3,5 mm |
|
Liitin 1 impedanssi |
50 ohmia |
|
Liitin 1 napaisuus |
Standardi |
|
Connector 2 -tyyppi |
2,4 mm/2,92 mm/3,5 mm/n |
|
Liitin 2 impedanssi |
50 ohmia |
|
Liittimen 2 napaisuus |
Standardi |
|
Liittimen kiinnitysmenetelmä |
Ei yhtään |
|
Sovittimen vartalotyyli |
Suora laippa |
|
Materiaalitiedot |
|
|
Keskikoko |
Kuutio kultainen |
|
Ulompi kosketus |
Ruostumaton teräs |
|
Elimistö |
Ruostumaton teräs |
|
Dielektrinen |
PEI |
|
Ympäristötiedot |
|
|
Lämpötila -alue |
-55 aste +165 aste |
|
2011/65/EU (ROHS) |
Vaatimusten mukainen |
Tuotetyyppi
|
3,5 mm: n RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-3.5- jjs |
|
|
DC -33 GHz |
1.15 |
3,5 mm: n uros 3,5 mm: n urokseen |
|
Fr 1-3.5- kks |
|
|
DC -33 GHz |
1.15 |
3,5 mm naaras 3,5 mm: n naaraan |
|
Fr 1-3.5- jks |
|
|
DC -33 GHz |
1.15 |
3,5 mm: n uros 3,5 mm: n naaraan |
|
3,5–2,4 mm: n RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-3.5/2.4- jjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm: n uros 2,4 mm: n urokseen |
|
Fr 1-3.5/2.4- kks |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm naaras 2,4 mm: n naaraan |
|
Fr 1-3.5/2.4- jks |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm: n uros 2,4 mm: n naaraan |
|
Fr 1-3.5/2.4- kjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm naaras 2,4 mm: n urospuoliseen |
|

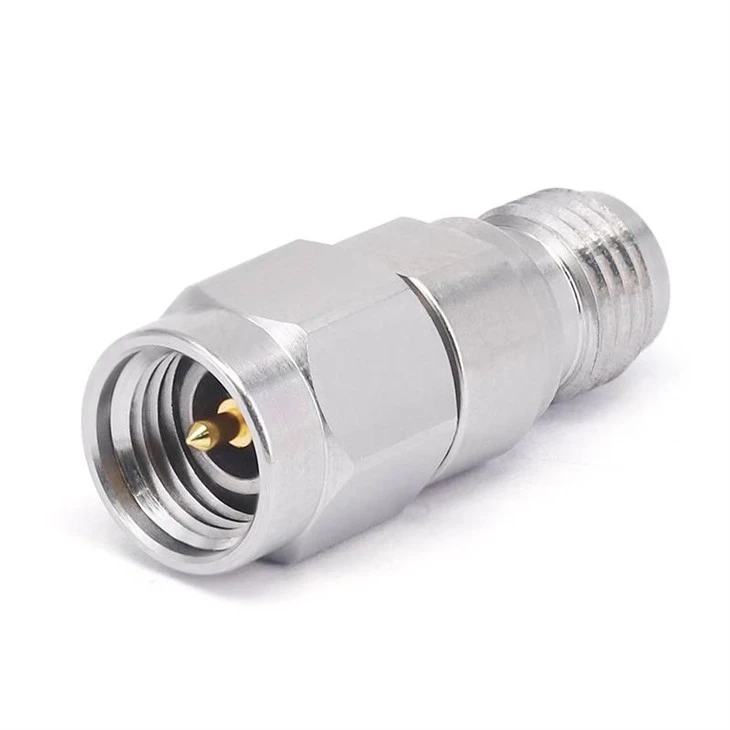

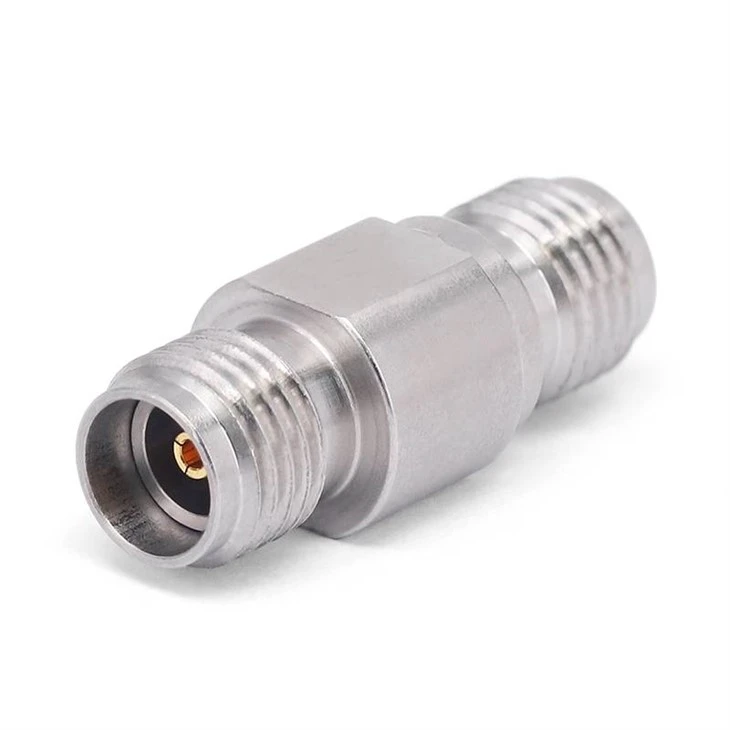

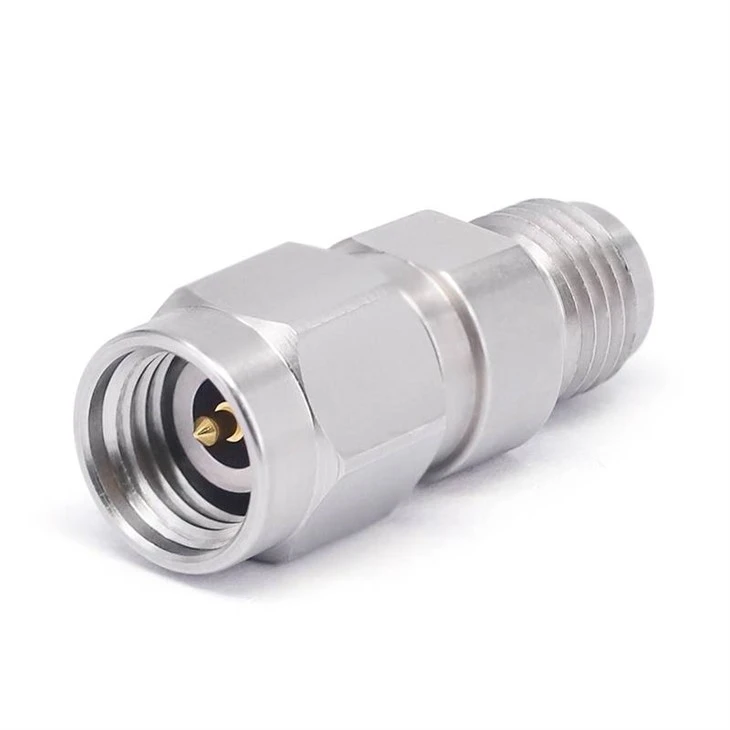

3,5–2,92 mmRF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1-3.5/2.92- jjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm: n uros - 2,92 mm uros |
|
Fr 1-3.5/2.92- kks |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm naaras 2,92 mm: n naispuoliseen |
|
Fr 1-3.5/2.92- jks |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm: n uros - 2,92 mm: n naaras |
|
Fr 1-3.5/2.92- kjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm naaras 2,92 mm: n urospuoliseen |
|
3,5 mm - N RF -sovitin |
|||||
|
Ske |
Piirustus |
Taajuus |
VSWR |
Kuvaustyyppi |
|
|
Fr 1- n/3.5- jjs |
|
|
DC -18 GHz |
1.15 |
N uros - 3,5 mm: n uros |
|
Fr 1- n/3.5- kks |
|
|
DC -18 GHz |
1.15 |
N naaras 3,5 mm: n naispuolinen |
|
Fr 1- n/3.5- jks |
|
|
DC -18 GHz |
1.15 |
N uros 3,5 mm: n naaraan |
|
Fr 1- n/3.5- kjs |
|
|
DC -18 GHz |
1.15 |
N naaras 3,5 mm: n uros |
