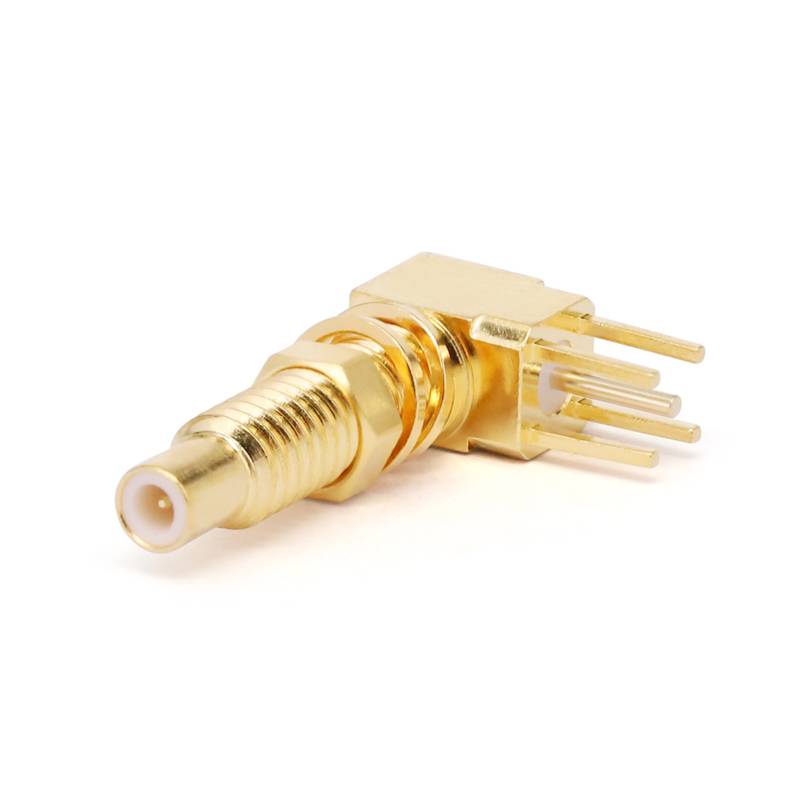

PCB -liittimet
RF-PCB-liittimet, jotka ovat "radiotaajuus tulostettujen piirilevyn liittimien" lyhenne, ovat ammattimaisia sähköisiä komponentteja {., ne on suunniteltu saavuttamaan luotettava yhteys koaksiaalikaapeleiden ja tulostettujen piirilevyjen (PCBS) välillä . Näiden liittimien välillä on tärkeä rooli korkean tasaussignaalin siirrossa, joka varmistaa laajan virtauksen. Skenaariot .
Description
Tuotteen esittely
RF-PCB-liittimet, jotka ovat "radiotaajuus tulostettujen piirilevyn liittimien" lyhenne, ovat ammattimaisia sähköisiä komponentteja {., ne on suunniteltu saavuttamaan luotettava yhteys koaksiaalikaapeleiden ja tulostettujen piirilevyjen (PCBS) välillä . Näiden liittimien välillä on tärkeä rooli korkean tasaussignaalin siirrossa, joka varmistaa laajan virtauksen. Skenaariot .
RF -PCB -liittimet on tyypillisesti suunniteltu ominaisimpedanssilla 50 tai 75 ohmia . Tämä tarkka impedanssin sovittaminen on erittäin tärkeää, koska se on yhdenmukainen lähetysrivien impedanssin kanssa . yhteensopimattomat impedanssi voi johtaa vakaviin signaalin heijastuksiin, mikä johtaa merkittäviin signaalin menetyksiin ja digradoituneisiin suorituskykyihin .} -yhteydet. Taajuussignaalit . Jotkut mallit kykenevät toimimaan taajuuksilla enintään 110 GHz tai jopa korkeammalle . niillä on alhainen lisäyshäviö, mikä tarkoittaa, että signaalin lujuus pysyy suhteellisen vakaana, kun signaali kulkee liittimien läpi .
Tuote runko
FlexIRF: llä on laaja valikoima porttityyppejä PCB -liittimille . Yleisesti käytettyjä sisältyy SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP ja SSMP . voimme valita sopivan liittimen toimintataajuus- ja asennusskenaarioiden perusteella.
Niitä on erilaisia kiinnitystyylejä, mukaan lukien - reiän kiinnitys, pinnan kiinnitys ja reunan kiinnitys . Tämä mahdollistaa helpon integroinnin erilaisiin PCB -asetteluihin ., esimerkiksi pinta -asennettuja RF -PCB -liittimiä suositellaan usein kompaktissa elektronisissa laitteissa {4
Tuotesovellus
RF -piirilevyliittimiä käytetään laajasti mobiililaitteissa, joissa ne varmistavat, että antennin ja PCB . väliset taajuussignaalit ovat lääketieteellisissä laitteissa, kuten MRI (magneettikesonanssikuvaus) ja langattomat potilaan valvontalaitteet, RF -PCB -liittimet ovat käytettyjä Transcency -signaaleja tarkasti {{3}. Liittimiä käytetään sovelluksissa, kuten Automotive -tutkajärjestelmät, kuten adaptiivinen vakionopeussäädin .
Hankintakysymys
Tuotekohtaiset tiedot
|
Kokoonpano |
|
|
Liitintyyppi |
SMA/2,92 mm/2,4 mm/1,85 mm/gpo |
|
Liittimen impedanssi |
50 ohmia |
|
Liiton napaisuus |
Standardi |
|
Liittimen kiinnitysmenetelmä |
Suora/ 2 reiän laippa/ 4 reikälaippa |
|
Kiinnitysmenetelmä |
Kontakti |
|
Materiaalitiedot |
|
|
Keskikoko |
Kuutio kultainen |
|
Ulompi kosketus |
Messinki kullattu |
|
Elimistö |
Messinki kultainen ja ruostumaton teräs |
|
Dielektrinen |
PEI/PTFE |
|
Ympäristötiedot |
|
|
Lämpötila -alue |
-55 aste +165 aste |
|
2011/65/EU (ROHS) |
Vaatimusten mukainen |
Tuotetyyppi
| SMA -piirilevyliittimet | |||||
 |
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

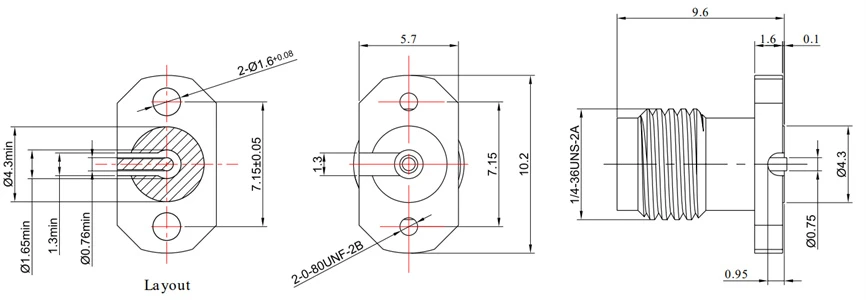

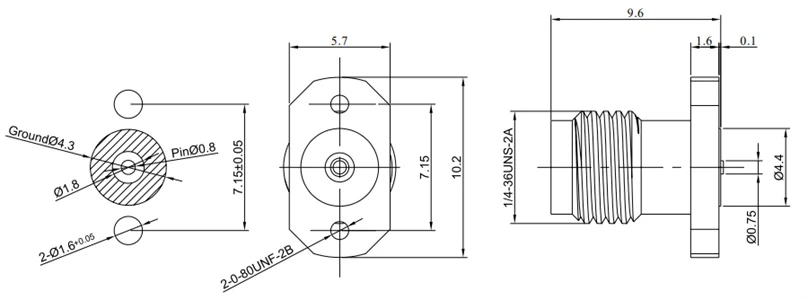

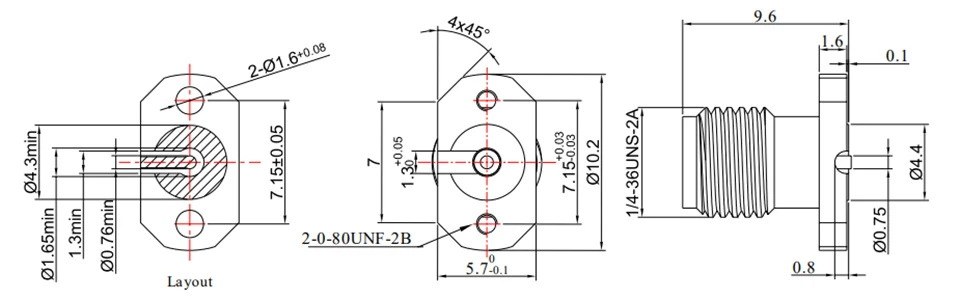

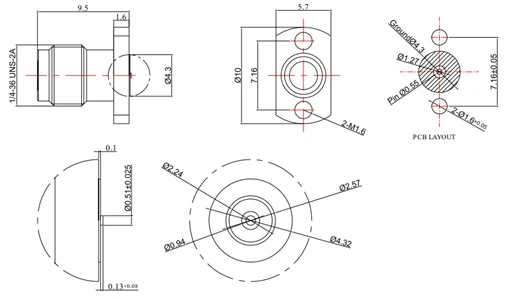

Fr 2- SMA-Kfd 216-4 |
DC - 26.5 GHz |
1.20 |
Ruuvikiinnitys |
Ruostumaton teräs |
Pintasignaali |
|
|
|
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

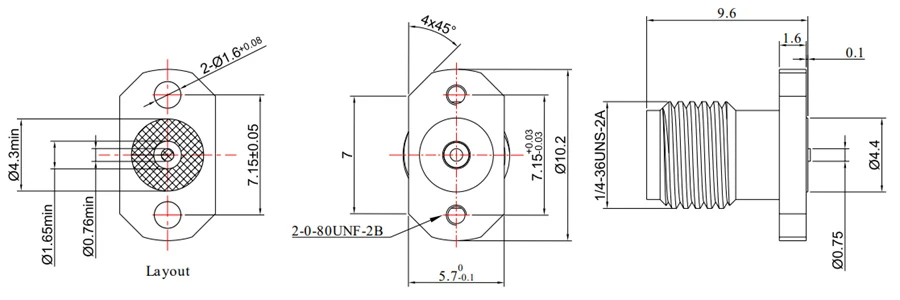

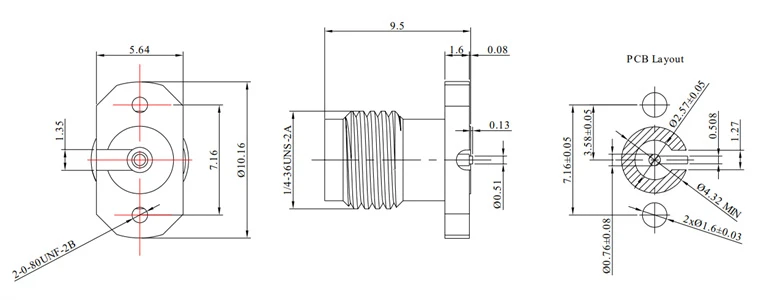

Fr 2- SMA-Kfd216 |
DC - 26.5 GHz |
1.20 |
Ruuvikiinnitys |
Ruostumaton teräs |
Keskimmäiset ja alemmat signaalit |
|
|
|
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2- Sma-khd 104-1 |
DC - 12.4 GHz |
1.20 |
Patruunan juotos |
Messinki kullattu |
Naa |
|

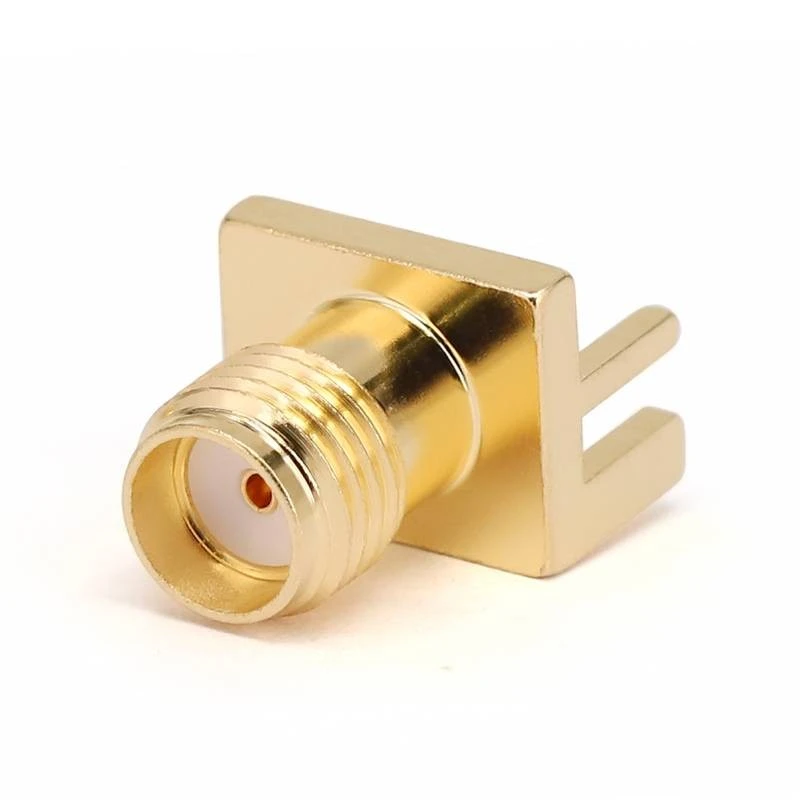

SMA -piirilevyliittimet |
|||||
|
|
|
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

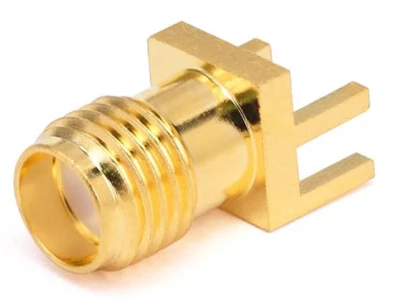

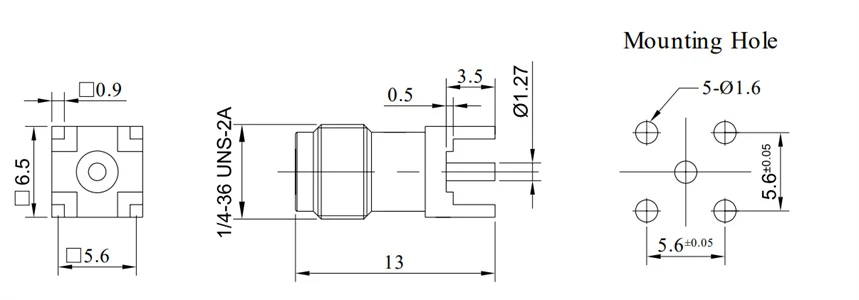

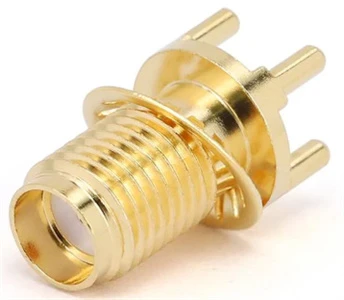

Fr 2- SMA-Khd100 |
DC - 18 GHz |
1.25 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
|
|
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

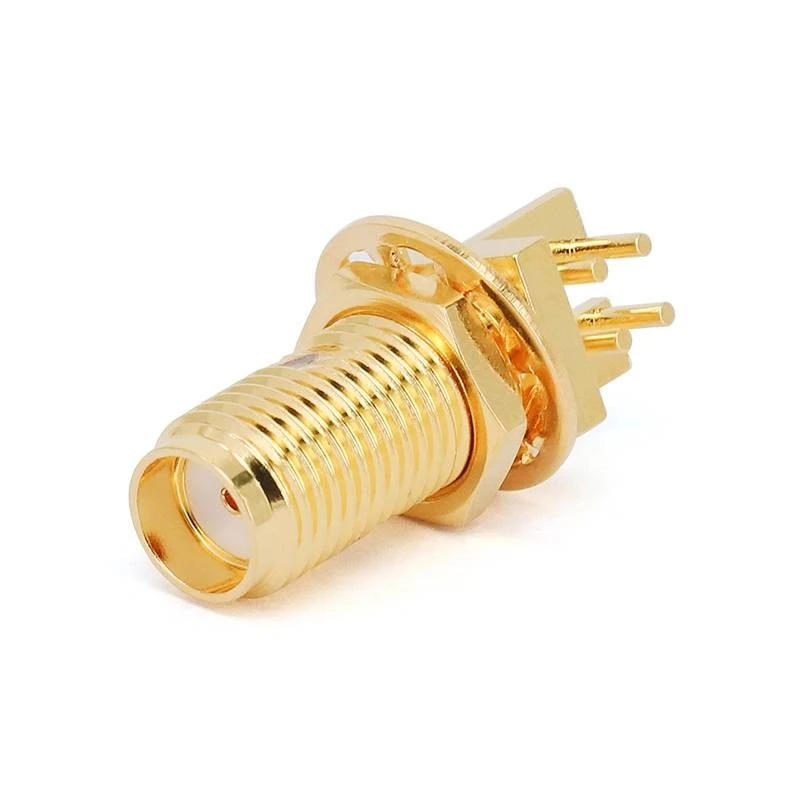

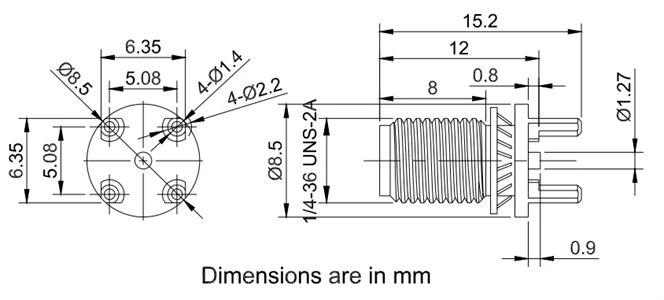

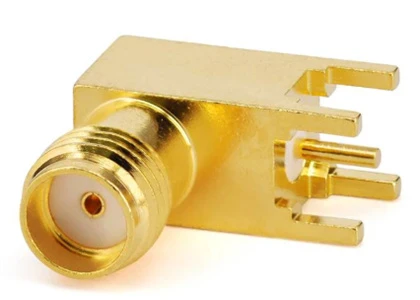

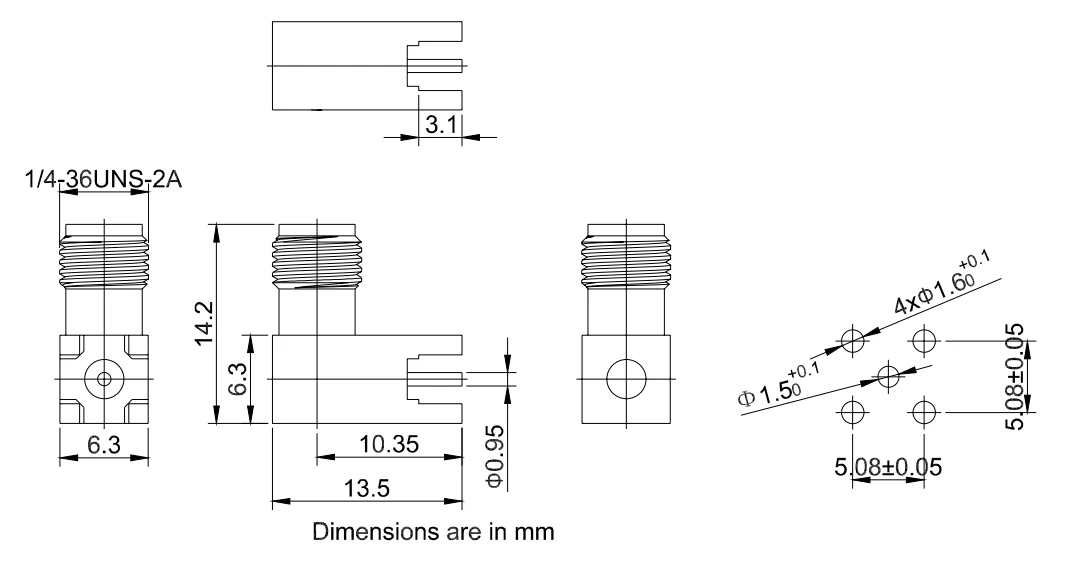

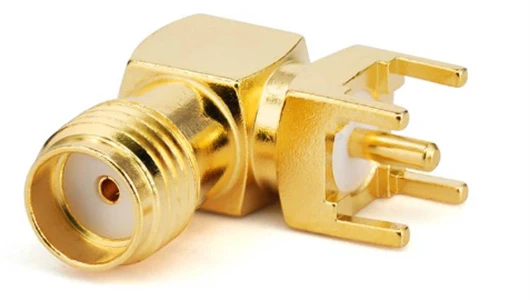

Fr 2- SMA-KWHD |
DC - 6 GHz |
1.25 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
SMA -piirilevyliittimet |
|||||
|
|
|
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

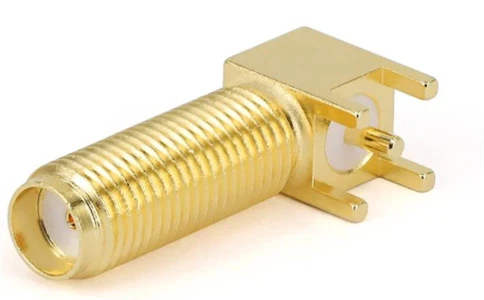

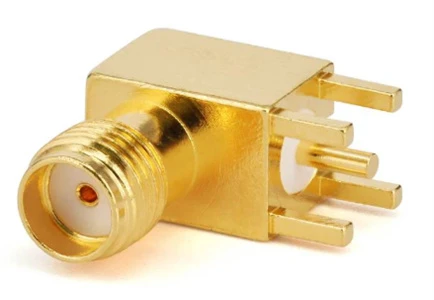

Fr 2- SMA-KWHD10 |
DC - 6 GHz |
1.25 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
|
|
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

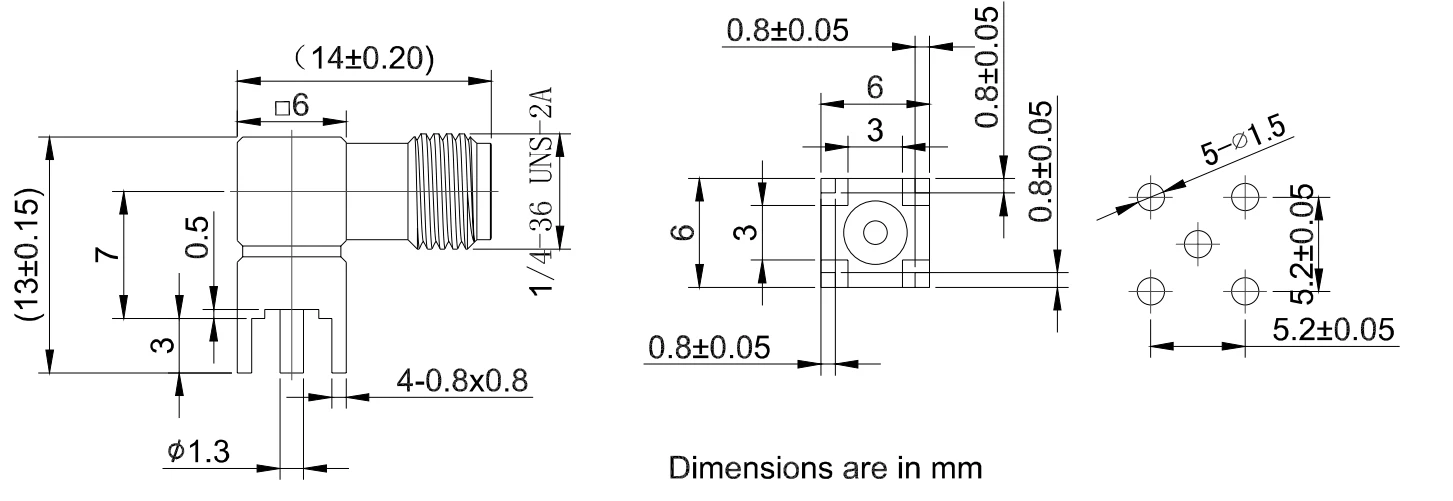

Fr 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2- SMA-KWHD11 |
DC - 6 GHz |
1.25 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
SMA -piirilevyliittimet |
|||||
|
|
|
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

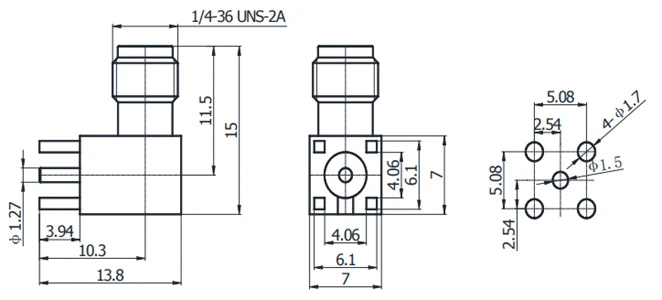

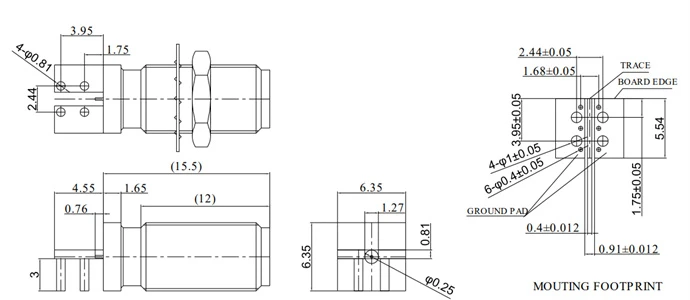

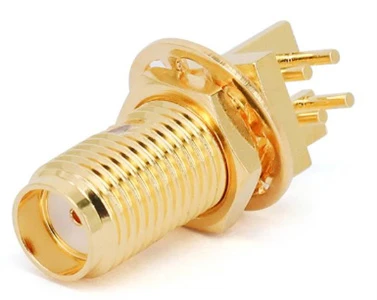

Fr 2- SMA-Khd201a |
DC - 6 GHz |
1.25 |
Vaakasuoran kasettien juottaminen |
Messinki kullattu |
Naa |
|
|
|
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

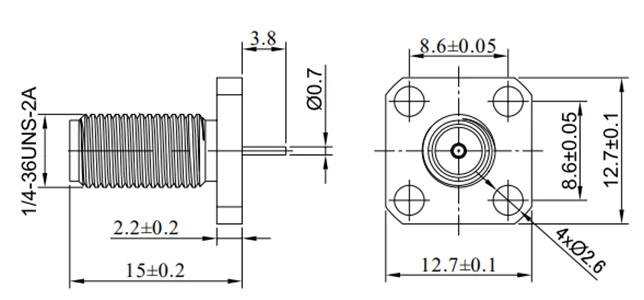

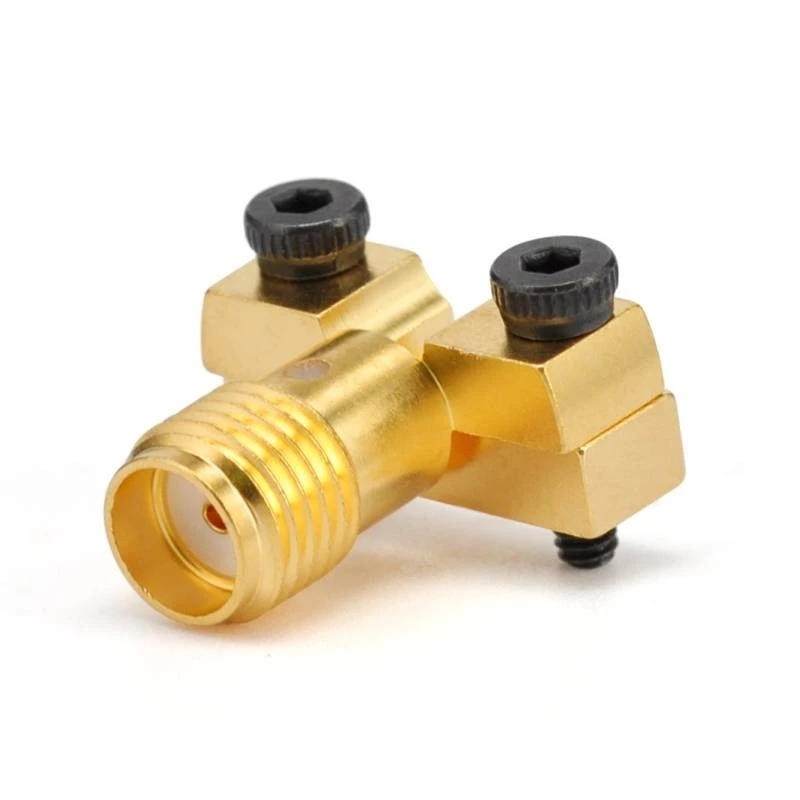

Fr 2- SMA-KYFD0101 |
DC - 6 GHz |
1.25 |
Ruuvikiinnitys |
Messinki kullattu |
Naa |
|
SMA -piirilevyliittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2- Sma-kyHD321 |
DC - 26.5 GHz |
1.30 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

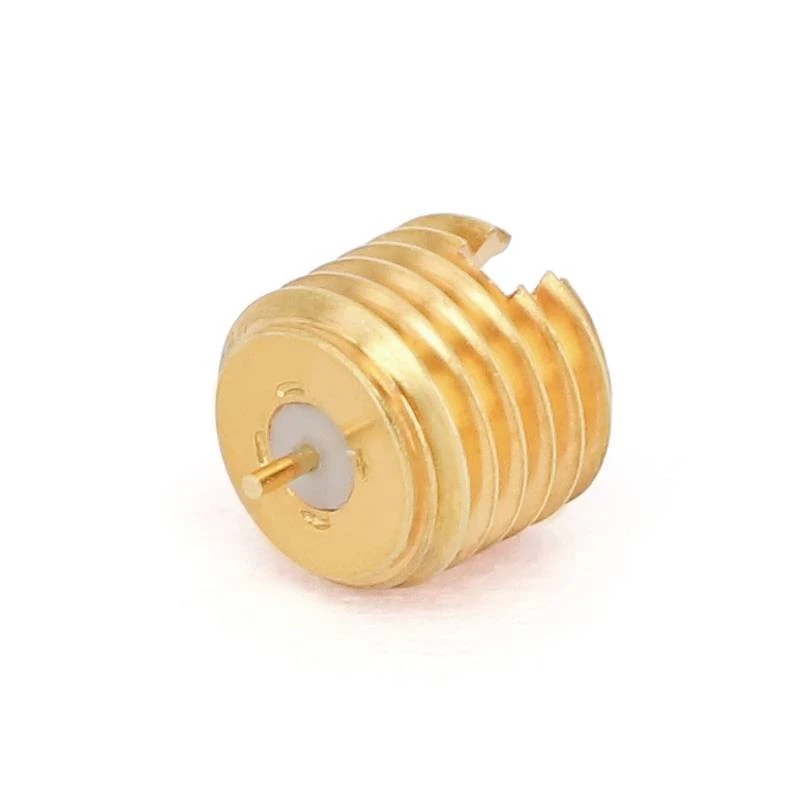

Fr 2- SMA-Khd |
DC - 6 GHz |
1.25 |
Patruunan juotos |
Messinki kullattu |
Naa |
|

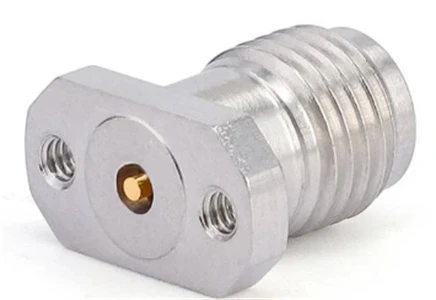

2,92 mm PCB -liittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

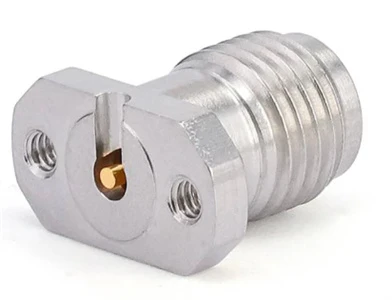

Fr 2-2.92- kfd216 |
DC - 40 GHz |
1.25 |
Ruuvikiinnitys |
Ruostumaton teräs |
Pintasignaali |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2-2.92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Ruuvikiinnitys |
Ruostumaton teräs |
Keskimmäiset ja alemmat signaalit |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

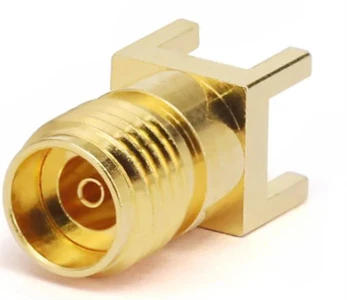

Fr 2-2.92- khd100 |
DC - 40 GHz |
1.25 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
3,5 mm PCB -liittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2-3.5- kfd216 |
DC - 26.5 GHz |
1.25 |
Ruuvikiinnitys |
Ruostumaton teräs |
Pintasignaali |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2-3.5- kfd 216-1 |
DC - 26.5 GHz |
1.25 |
Ruuvikiinnitys |
Ruostumaton teräs |
Keskimmäiset ja alemmat signaalit |
|
2,4 mm PCB -liittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

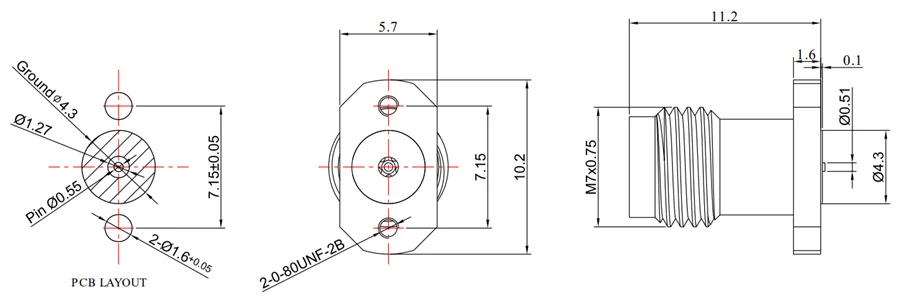

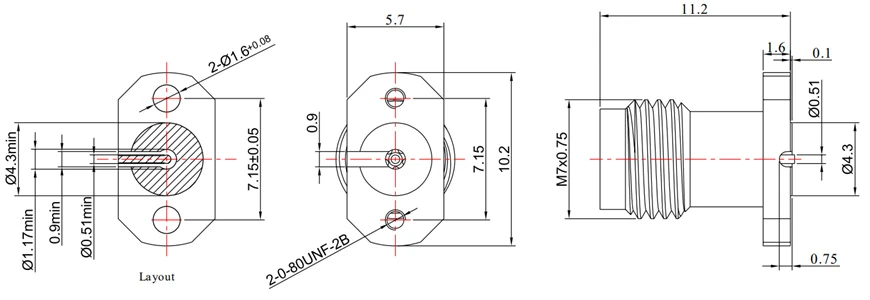

Fr 2-2.4- kfd216 |
DC - 50 Hz |
1.25 |
Ruuvikiinnitys |
Ruostumaton teräs |
Pintasignaali |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Ruuvikiinnitys |
Ruostumaton teräs |
Keskimmäiset ja alemmat signaalit |
|
1,85 mm PCB -liittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

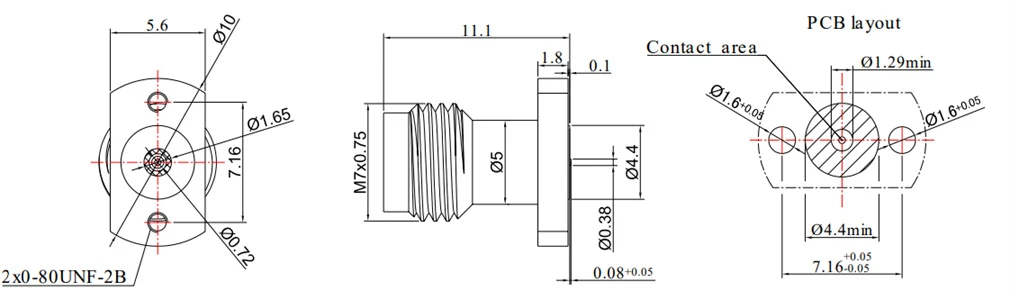

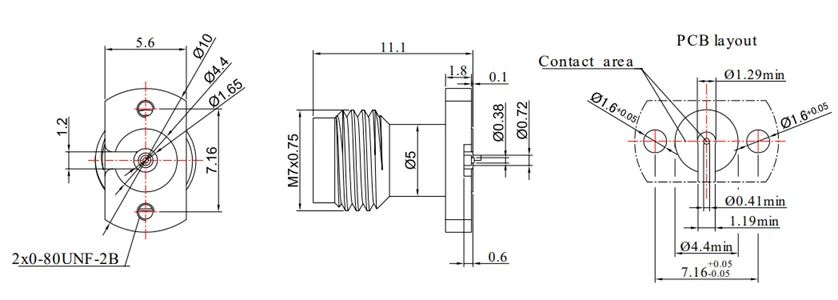

Fr 2-1.85- kfd216 |
DC - 67 Hz |
1.30 |
Ruuvikiinnitys |
Ruostumaton teräs |
Pintasignaali |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Ruuvikiinnitys |
Ruostumaton teräs |
Keskimmäiset ja alemmat signaalit |
|
GPO (SMP) PCB -liittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2- gpo-jfd216 |
DC - 40 GHz |
1.50 |
Ruuvikiinnitys |
Ruostumaton teräs |
Pintasignaali |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Ruuvikiinnitys |
Ruostumaton teräs |
Keskimmäiset ja alemmat signaalit |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

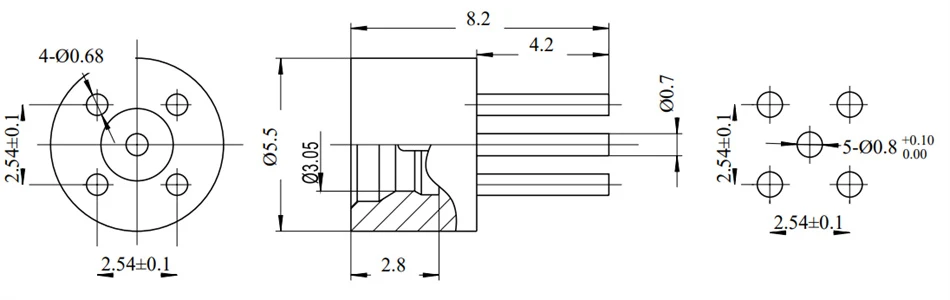

Fr 2- gpo-khd |
DC - 18 Hz |
1.25 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
GPO (SMP) PCB -liittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|

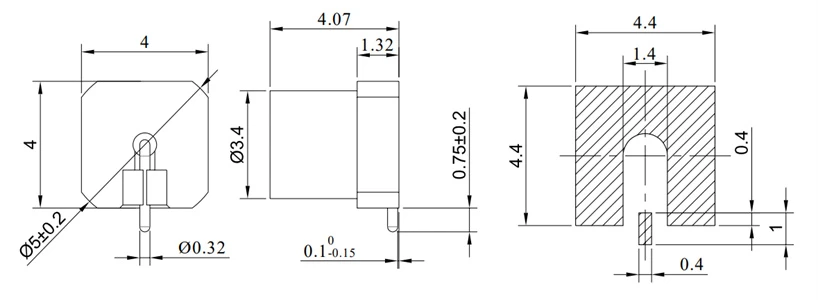

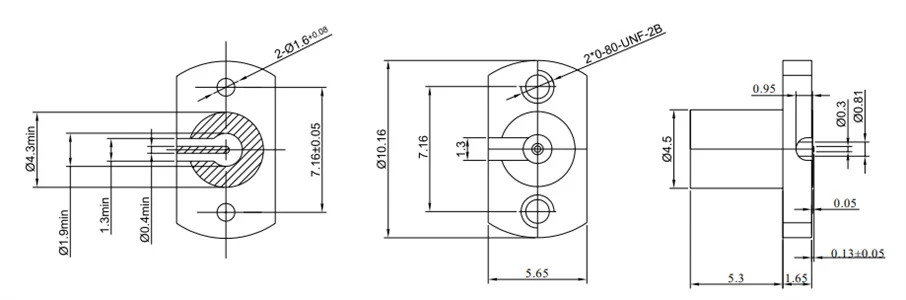

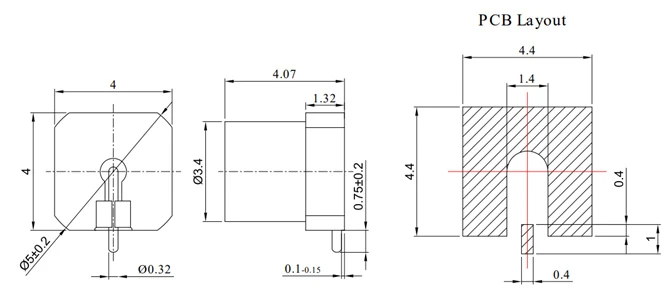

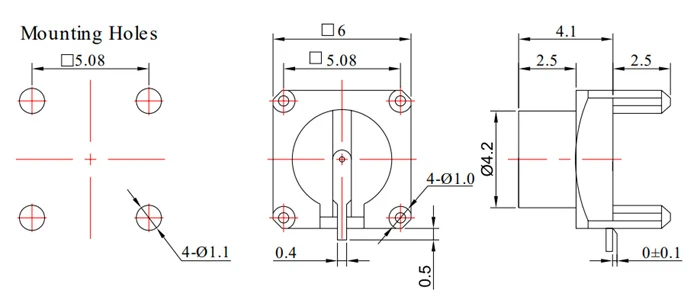

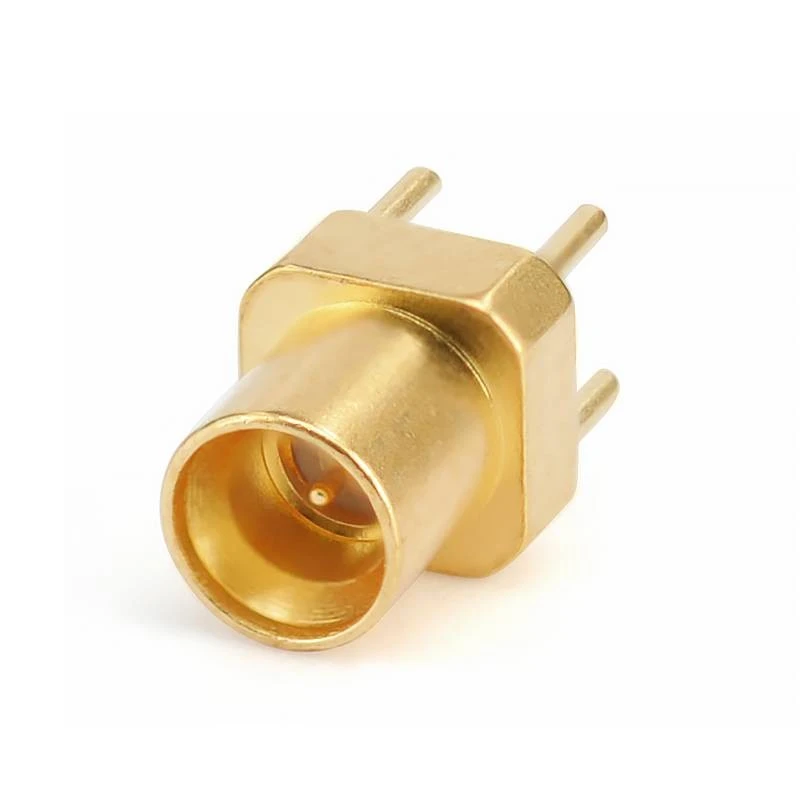

Fr 2- GPO-JHD15 |
DC - 40 GHz |
1.50 |
Patruunan juotos |
Messinki kullattu |
Rajoitettu |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|

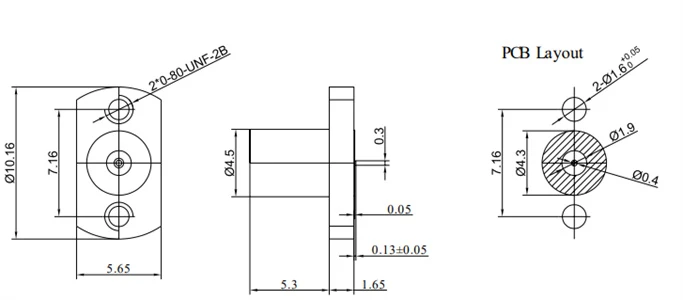

Fr 2- gpo-jfd 246- f |
DC - 26.5 GHz |
1.45 |
Ruuvikiinnitys |
Messinki kullattu |
Täydellinen pidätys |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|

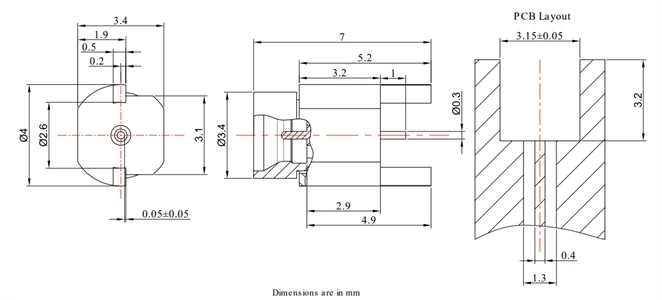

Fr 2- gpo-jhd 23- f |
DC - 26.5 GHz |
1.45 |
Patruuna ja pintajuotos |
Messinki kullattu |
Täydellinen pidätys |
|
GPO (SMP) PCB -liittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|
Fr 2- gpo-jhd 23- l |
DC - 26.5 GHz |
1.45 |
Patruuna ja pintajuotos |
Messinki kullattu |
Rajoitettu |
|
|
|
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|
Fr 2- gpo-jhd 23- s |
DC - 26.5 GHz |
1.45 |
Patruuna ja pintajuotos |
Messinki kullattu |
Sileä |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|

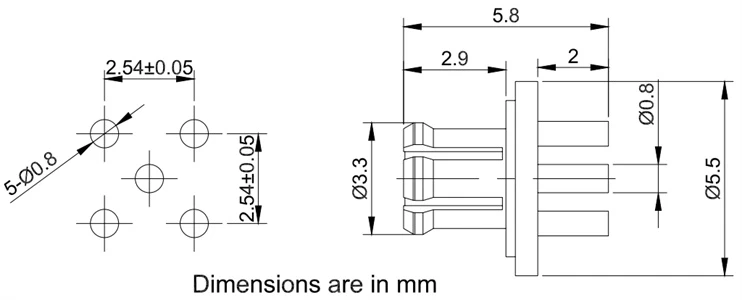

Fr 2- gpo-jhd 2- s |
DC - 26.5 GHz |
1.45 |
Patruunan juotos |
Messinki kullattu |
Sileä |
|
GPPO (Mini-Smp) -piirilevyliittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|
Fr 2- GPPO-JHD 1- s |
DC - 65 GHz |
1.57@40G |
Pintajuotos |
Messinki kullattu |
Sileä |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|
Fr 2- GPPO-JHD1 |
DC - 65 GHz |
1.57@40G |
Pintajuotos |
Messinki kullattu |
Täydellinen pidätys |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|

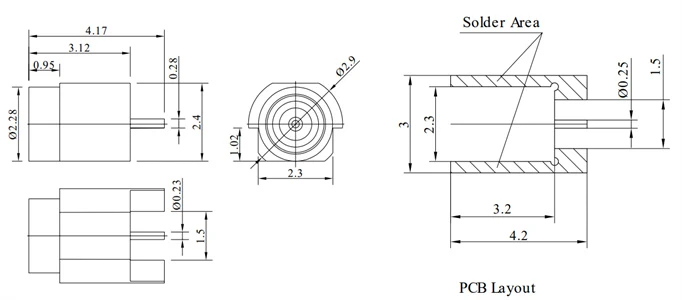

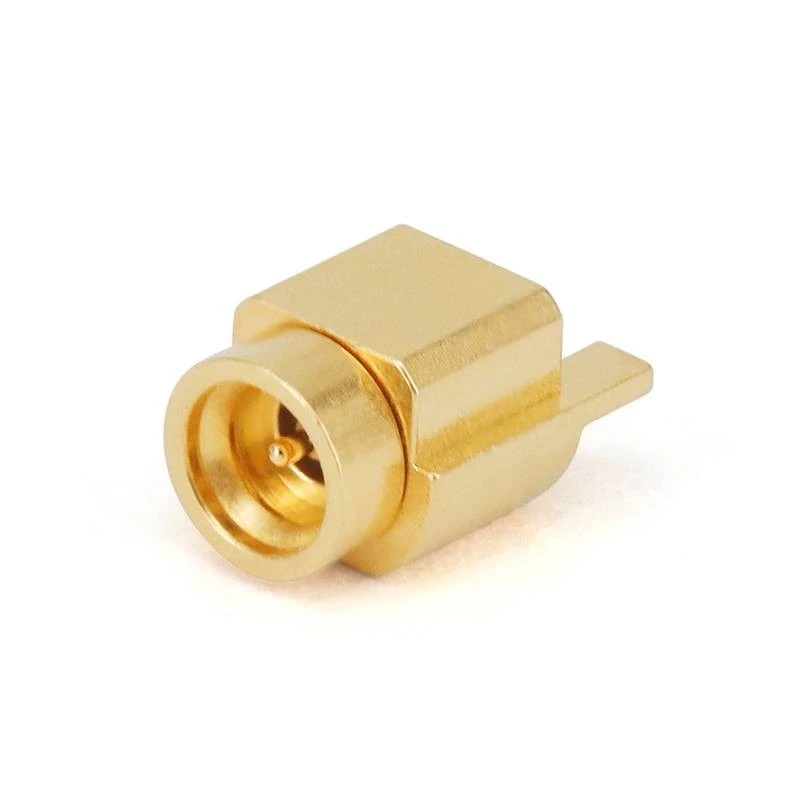

Fr 2- GPPO-JHD20R |
DC - 40 GHz |
1.25 |
Vaakapintajuotos |
Messinki kullattu |
Sileä |
|
GPPO (Mini-Smp) & G3PO (SMPS) -piirilevyliittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|
Fr 2- GPPO-JHD-S |
DC - 40 GHz |
1.50 |
Patruunan juotos |
Messinki kullattu |
Sileä |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Rajapinnan tyyppi |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 GHz |
1.70 |
Vaakapintajuotos |
Messinki kullattu |
Sileä |
|
SSMC -piirilevyliittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

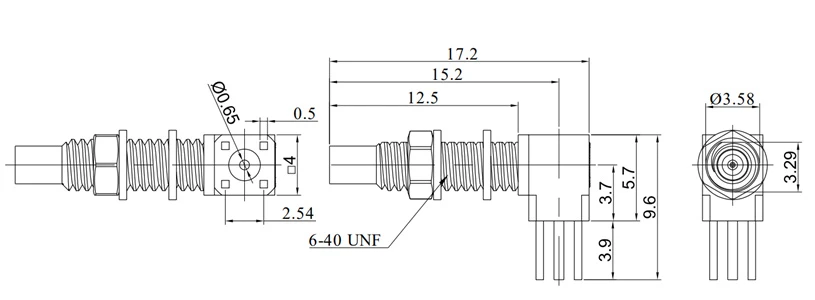

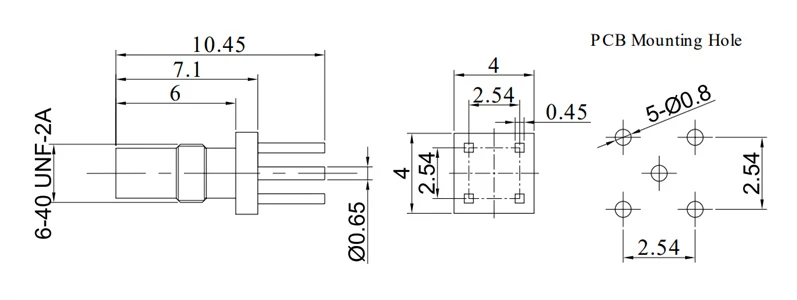

Fr 2- SSMC-JWHD1 |
DC - 6 GHz |
1.35 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2- SSMC-JYWHD5 |
DC - 6 GHz |
1.35 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2- SSMC-JHD2 |
DC - 6 GHz |
1.35 |
Patruunan juotos |
Messinki kullattu |
Sileä |
|
MMCX & MCX PCB -liittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

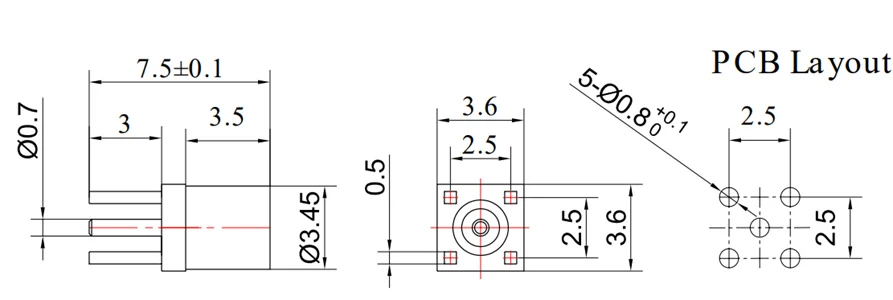

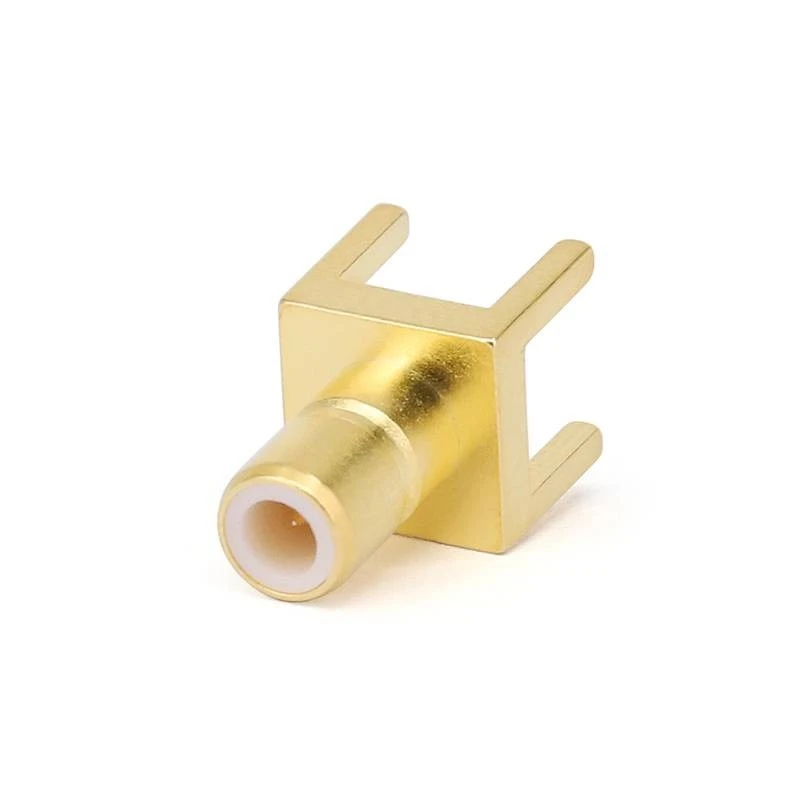

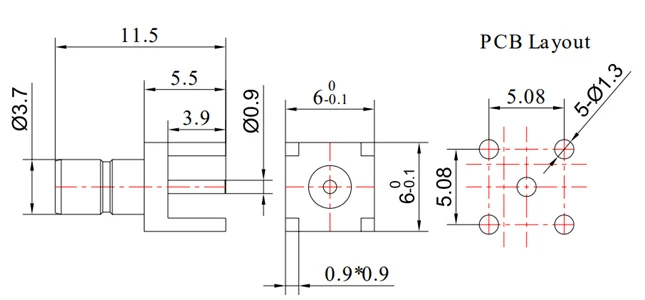

Fr 2- mcx-khd101e |
DC - 6 GHz |
1.30 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2- MCX-KYD1E |
DC - 6 GHz |
1.20 |
Laikas |
Messinki kullattu |
Naa |
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

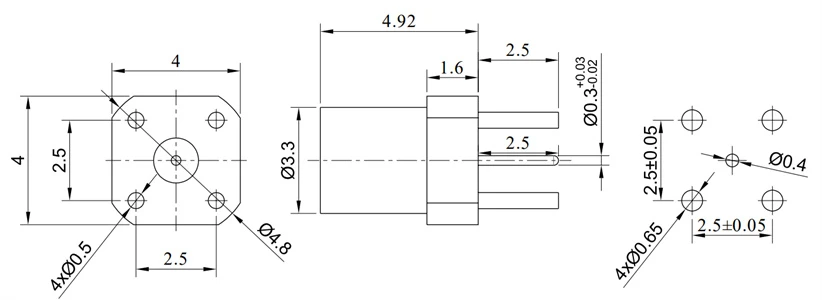

Fr 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
SMB -piirilevyliittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|

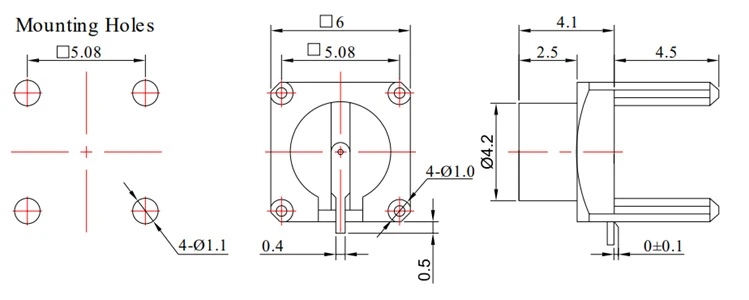

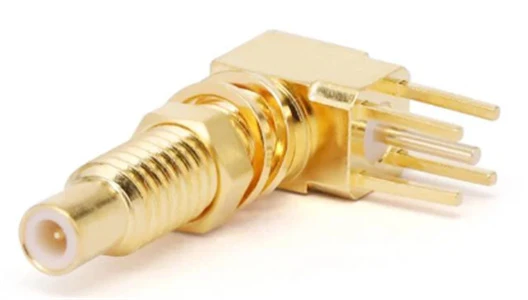

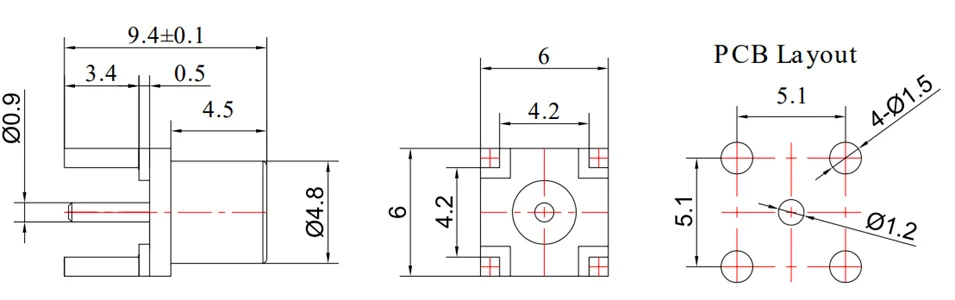

Fr 2- SMB-JHD101E |
DC - 6 GHz |
1.35 |
Patruunan juotos |
Messinki kullattu |
Naa |
|
BNC -piirilevyliittimet |
|||||
|
|
 |
||||
|
Ske |
Taajuus |
VSWR |
Asennus |
Materiaali |
Signaalitila |
|
Fr 2- bnc-ky -3 |
DC - 4 GHz |
1.30 |
Laikas |
Messinki |
Naa |
