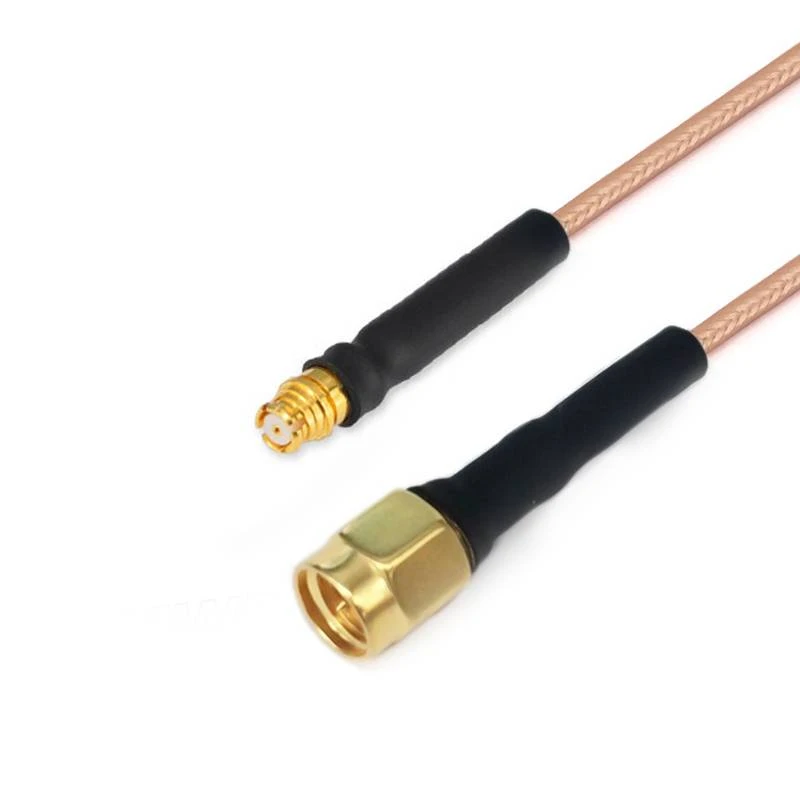

RG -sarjan kaapelikokoonpanot
RG-sarjan matalataajuiset kaapelikokoonpanot (DC -3 GHZ) ovat kaapelikomponenttien tyyppi, jolla on erityiset suorituskyky- ja sovellusskenaariot . niiden taajuuskatta sisältää selvästi DC: n-3GHz-kaistan, joka täyttää monipuoliset signaalin lähetysvaatimukset tällä taajuusalueella ., täyttämällä
Kuvaus
Tuotteen esittely
RG-sarjan matalataajuiset kaapelikokoonpanot (DC -3 GHZ) ovat kaapelikomponenttien tyyppi, jolla on erityiset suorituskyky- ja sovellusskenaariot . niiden taajuuden kattavuus sisältää selvästi DC: n 3GHz-kaistan, joka täyttää monipuoliset signaalin lähetysvaatimukset tällä taajuusalueella . RG-sarjojen C-sarjojen malleja, kuten RG178, RG174 ja rg 223.
Flexirfin RG -matala -taajuuskaapeleilla on erinomainen sähkömagneettiset häiriöiden immuniteetti ja hyvä joustavuus . Ne ovat kevyitä ja niillä on ominaisuuksia, kuten korkea - lämpötilan vastus, kosteusvastus ja korroosionkestävyys .}}}}}}}}}}
Tuoterakenteen ominaisuudet
RG -sarjan matala -taajuuskaapeleiden sisäjohtimet on valmistettu moni -juosteen hopeapinnoitetusta kupariperraavasta teräksestä (SCCS) . Tämä materiaali ei vain varmista vain erinomaista sähkönjohtavuutta ja joustavuutta, vaan myös parantaa signaalin lähetyksen suorituskykyä ja korroosionkestävyyttä hopeaprosessin kautta .}
Dielektrinen:Suulakepuristetulla kiinteällä polytetrafluorietyleenillä (ptfe) . ptfE: llä on erinomaiset sähköeristysominaisuudet, kemiallinen stabiilisuus ja korkean lämpötilan vastus, joka voi tehokkaasti eristää johtimen ulkoisesta ympäristöstä ja vähentää signaalivuotoja ja häiriöitä .
Kilpi:Rakennettu hopeapinnoitetulla kuparilla (SPC) punottu . Tämä suojakerros estää tehokkaasti ulkoisia sähkömagneettisia häiriöitä tunkeutumasta kaapelin sisätilaan estäen sisäisen signaalin vuotamisen, varmistaen vakaan ja ehjän signaalin lähetyksen .
Tuotesovellus
Teollisuuselektroniikkakenttä:
Sovelletaan teollisuusautomaatiolaitteisiin, kuten suurtaajuussignaalin siirto antureissa, teollisuusohjausjärjestelmissä ja valvontalaitteissa, tyydyttäen korkean tarpeen hallinnan ja tiedonkeruun tarpeet teollisuusympäristöissä .
Viestintäkenttä:
Käytetään viestintälaitteiden (kuten matkapuhelimien, WiFi -moduulien, GPS -moduulien sekä antennien ja moduulien välillä . signaalinsiirto DC -3 GHz -taajuuskaistan välissä {}}} GHz
Tärkeät muistiinpanot
1. Mukautettujen kaapelikokoonpanojen saamiseksi, älä unohda jättää pituustietosi kassalle;
2. Kaikki kaapelikokoonpanot voidaan toimittaa vaiheittaisilla pareilla tai ryhmillä; Jos tarvitset kaapeleita vaiheen sovittamiseksi, lähetä meille sähköpostia: sales@flexirf.com
Tuotekohtaiset tiedot
|
Kokoonpano |
|
|
Liitin 1 tyyppi |

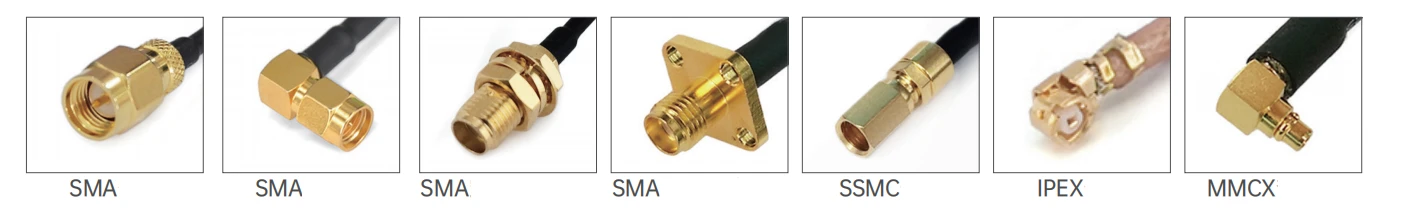

SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Liitin 1 impedanssi |
50 ohmia |
|
Liitin 1 napaisuus |
Standardi |
|
Connector 2 -tyyppi |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Liitin 2 impedanssi |
50 ohmia |
|
Liittimen 2 napaisuus |
Standardi |
|
Liittimen kiinnitysmenetelmä |
Ei yhtään |
|
Liittimen runko |
Suora ja oikea kulma |
|
Materiaalitiedot |
|
|
Keskikoko |
Messinki kultapinnoitettu, beryllium kupari kultainen |
|
Ulompi kosketus |
Messinki kultapinnoitettu, beryllium -kuparikulta, ruostumaton teräs passiivinen |
|
Elimistö |
Messinki kultainen, beryllium -kuparikulta, ruostumattomasta teräksestä passiivinen |
|
Dielektrinen |
Ptfe |
|
Ympäristötiedot |
|
|
Lämpötila -alue |
-40 aste +165 aste |
|
2011/65/EU (ROHS) |
Vaatimusten mukainen |
Tuotetyyppi
|
FRR3/RG316 RG -sarjan kaapelikokoonpanot (3 GHz) |
||||||
|
|
Rakenteen materiaalin halkaisija (mm) |
|||||
|
1 |
Sisäkapellimestari |
Hopeapinnoitettu kuparikerhottu teräs |
7x0.17±0.05 |
|||
|
2 |
Eriste |
Ptfe |
1.56±0.05 |
|||
|
3 |
Sisäsuoja |
Hopeapinnoitettu kuparilanka |
1.95±0.05 |
|||
|
4 |
takki |
Fep |
2.56±0.13 |
|||
| Vaimennus, voima (testiolosuhteet 20 asteen merenpinnan tasolla) | |||||
|
Taajuus (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Vaimennus (db/m) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Voima (W) |
340 |
170 |
113 |
88 |
68 |
|
Sähkö- ja mekaaniset ominaisuudet |
|||||||
|
Taajuus (GHz) |
Impedanssi (ω) |
Lähetysnopeus |
Kapasitanssi |
Suoja |
Käyttölämpötila etäisyys |
Vähimmäismäärän säde |
Käyttöjännite |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 aste ~ +200 aste |
15 mm |
1200V |
|
Kuva |
Ske |
Liitin 1 |
Liitin 2 |
Ulottuvuus |
Paluumenetys/VSWR |
|
|
Frr 3- smmgpf-xxx |
SMA -uros |
GPO -nainen |
DC -3 GHz |
1.25 |
|
|

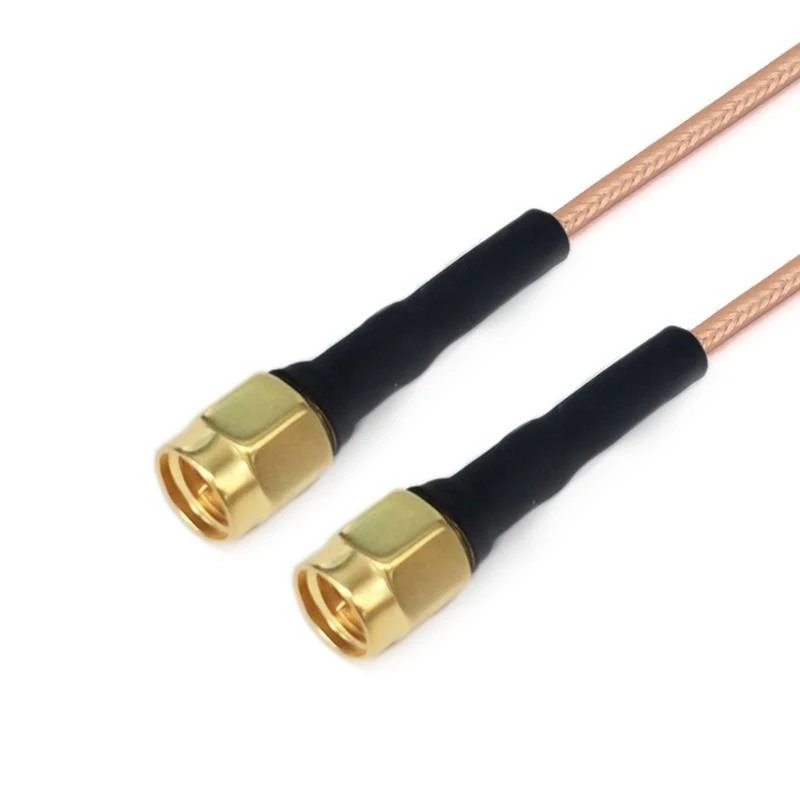

Frr 3- smmsmm-xxx |
SMA -uros |
SMA -uros |
DC -3 GHz |
1.25 |
| FRR8/RG178 RG -sarjan kaapelikokoonpanot (3 GHz) | ||||
|
|
Rakenteen materiaalin halkaisija (mm) |
|||
|
1 |
Sisäkapellimestari |
Hopeapinnoitettu kuparikerhottu teräs |
7x0.102±0.05 |
|
|
2 |
Eriste |
Ptfe |
0.86±0.05 |
|
|
3 |
Sisäsuoja |
Hopeapinnoitettu kuparilanka |
1.30±0.05 |
|
|
4 |
takki |
Fep |
1.86±0.13 |
|
| Vaimennus, voima (testiolosuhteet 20 asteen merenpinnan tasolla) | |||||
|
Taajuus (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Vaimennus (db/m) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Voima (W) |
340 |
170 |
113 |
88 |
68 |
| Sähkö- ja mekaaniset ominaisuudet | |||||||
|
Taajuus (GHz) |
Impedanssi (ω) |
Lähetysnopeus |
Kapasitanssi |
Suoja |
Käyttölämpötila etäisyys |
Vähimmäismäärän säde |
Käyttöjännite |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 aste ~ +200 aste |
10 mm |
750V |
|
Yleiset mallit ja tekniset indikaattorit
|
|||||
|
Kuva |
Ske |
Liitin 1 |
Liitin 2 |
Ulottuvuus |
Paluumenetys/VSWR |
|
|

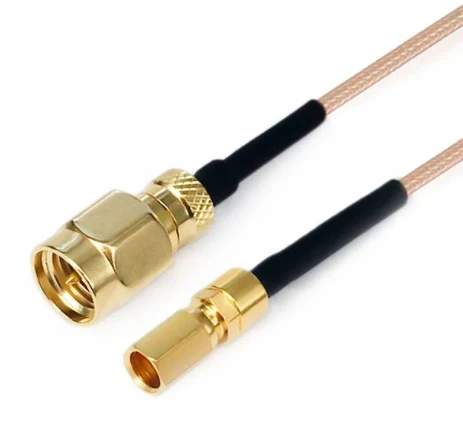

Frr 8- smmsSmcf-xxx |
SMA -uros |
Ssmc -naaras |
DC -3 GHz |
1.25 |
|
|

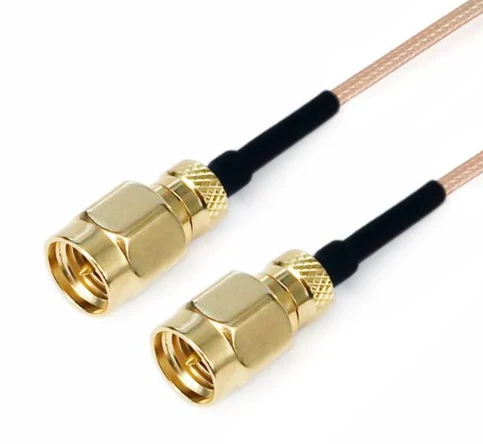

Frr 8- smmsmm-xxx |
SMA -uros |
SMA -uros |
DC -3 GHz |
1.25 |
|
|

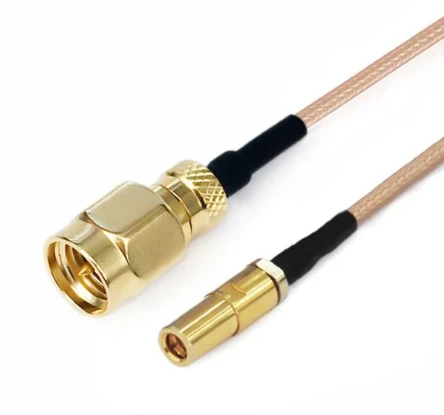

Frr 8- smmsSmbf-xxx |
SMA -uros |
SSMBF |
DC -3 GHz |
1.25 |
|
|

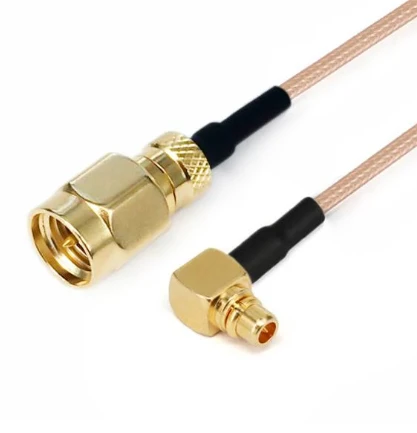

FRR 8- SMMMMCXWM-XXX |
SMA -uros |
MMCX -urospuolinen oikea kulma |
DC -3 GHz |
1.30 |
|
|

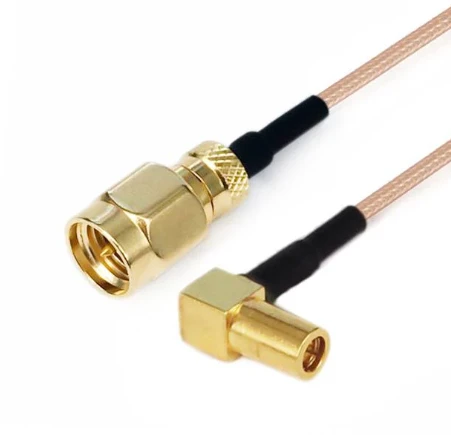

Frr 8- smmsSmbwf-xxx |
SMA -uros |
Ssmb -naispuolinen oikea kulma |
DC -3 GHz |
1.30 |
|
|

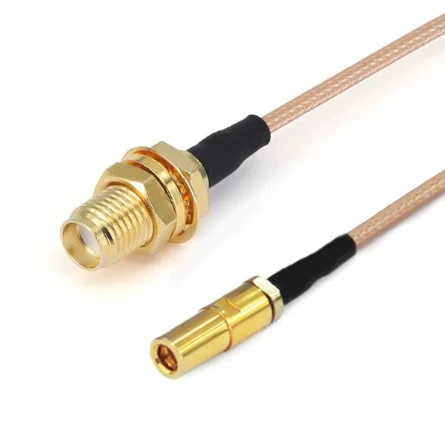

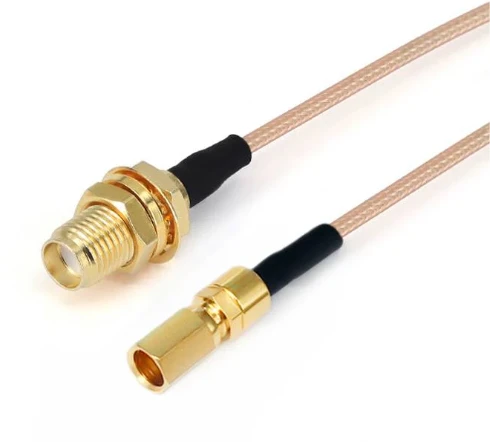

Frr 8- Smyfssmbf-xxx |
SMA: n naispuolinen laipio -vuori |
Ssmb -nainen |
DC -3 GHz |
1.30 |
|
|

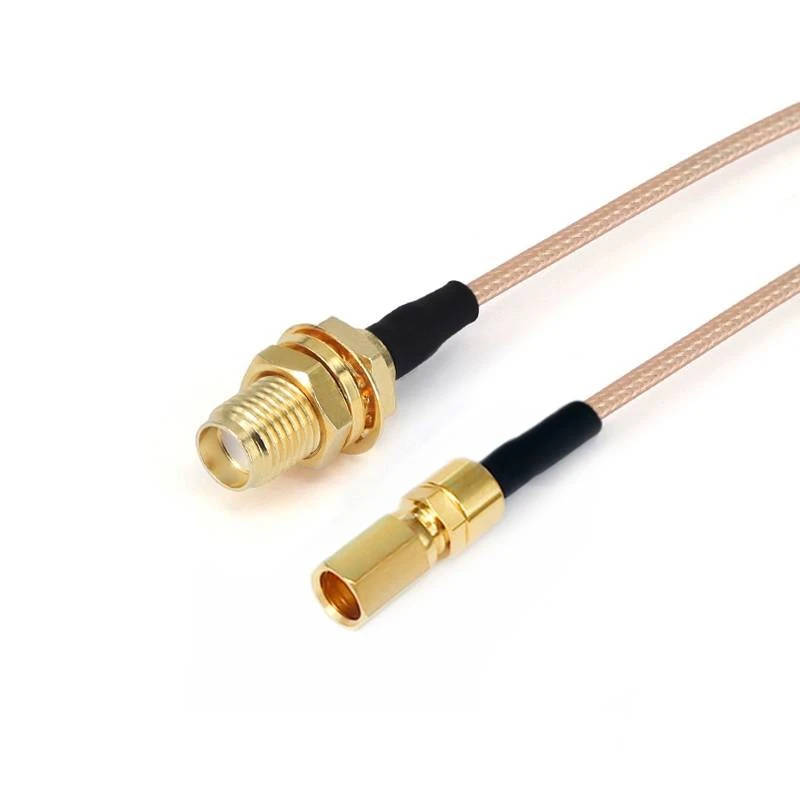

FRR 8- Smyfssmcf-xxx |
SMA: n naispuolinen laipio -vuori |
Ssmc -naaras |
DC -3 GHz |
1.30 |
|
|

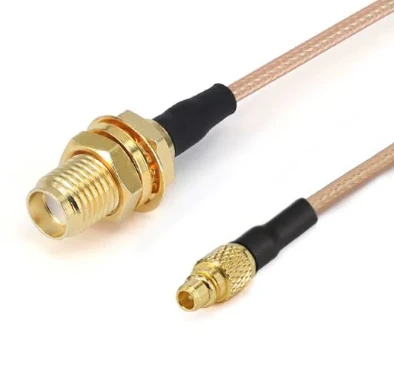

FRR 8- SmyfMMCXM-XXX |
SMA: n naispuolinen laipio -vuori |
Mmcx -uros |
DC -3 GHz |
1.30 |
|
|

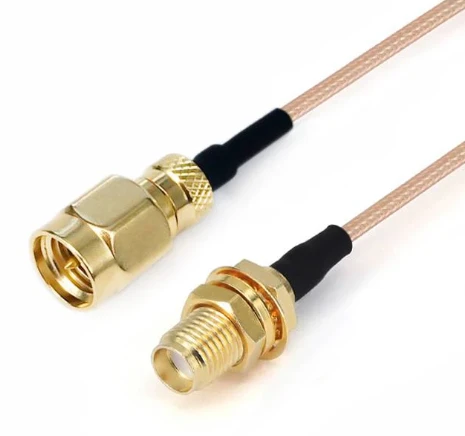

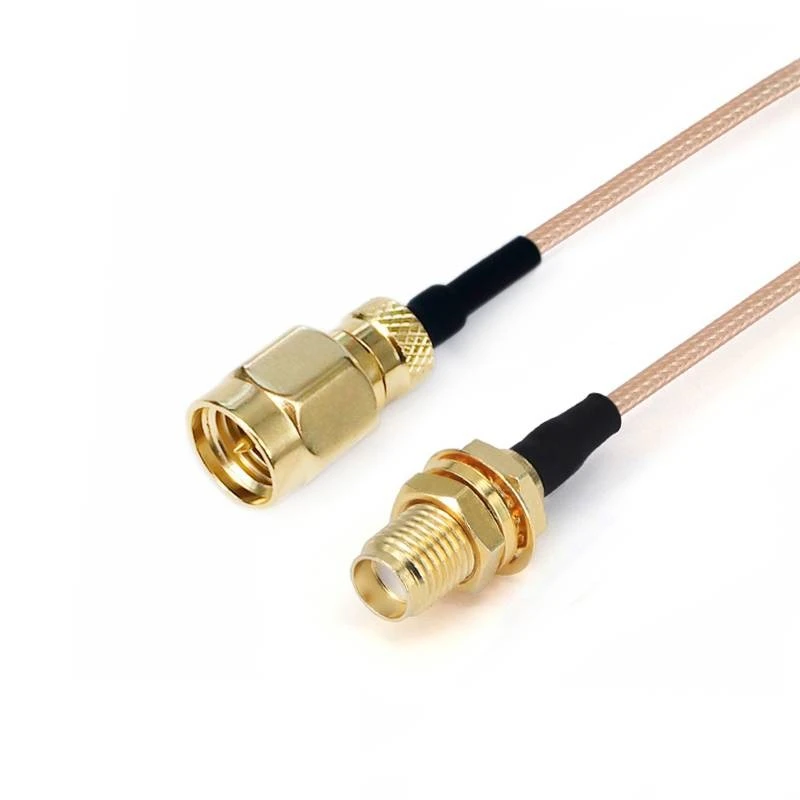

Frr 8- smmsmyf-xxx |
SMA -uros |
SMA: n naispuolinen laipio -vuori |
DC -3 GHz |
1.30 |
|
|

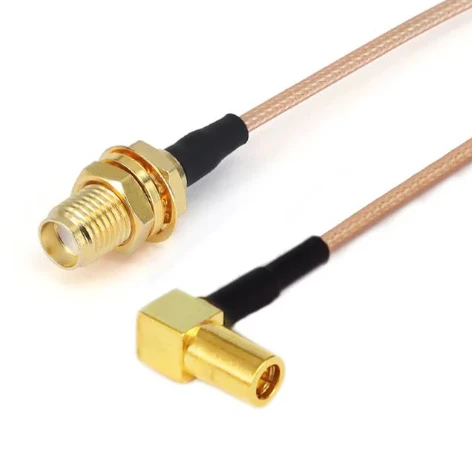

Frr 8- Smyfssmbwf-xxx |
SMA: n naispuolinen laipio -vuori |
Ssmb -naispuolinen oikea kulma |
DC -3 GHz |
1.30 |
|
|

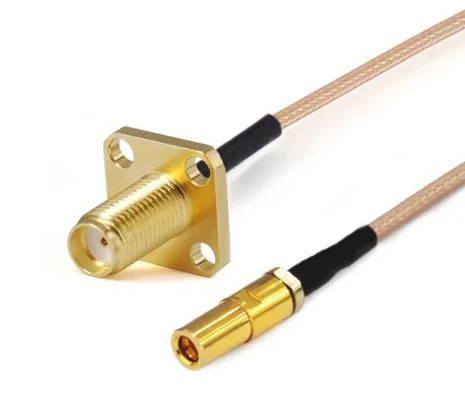

Frr 8- smffssmbf-xxx |
SMA -naaras 4 reikäinen laippa |
Ssmb -nainen |
DC -3 GHz |
1.30 |
|
|

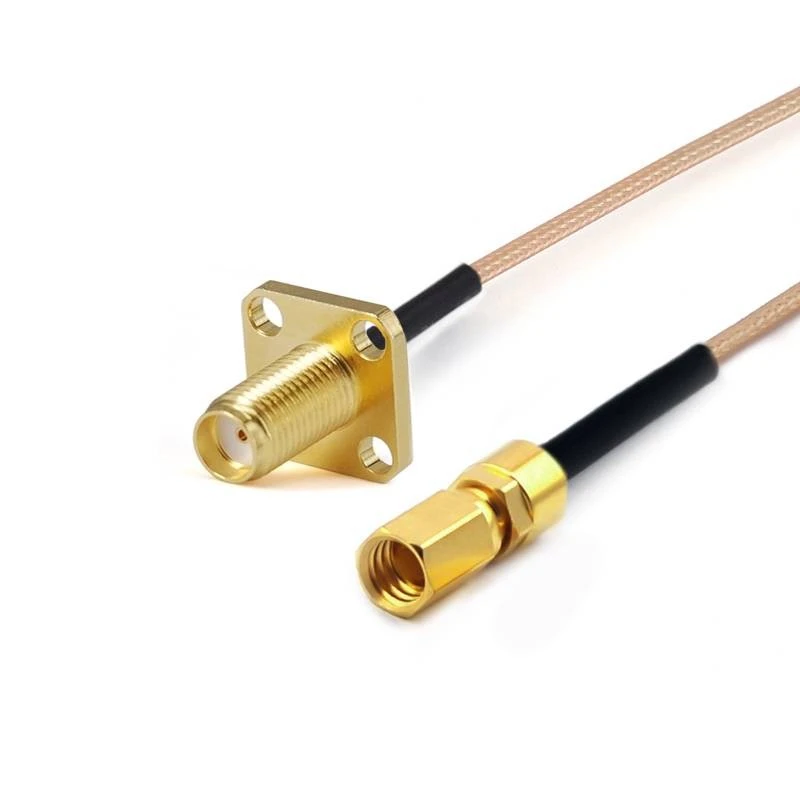

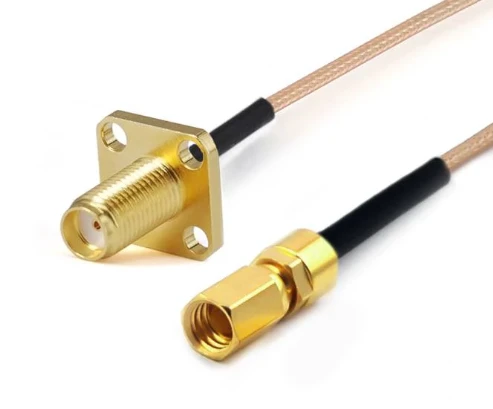

Frr 8- smffssmcf-xxx |
SMA -naaras 4 reikäinen laippa |
Ssmc -naaras |
DC -3 GHz |
1.30 |
|
|

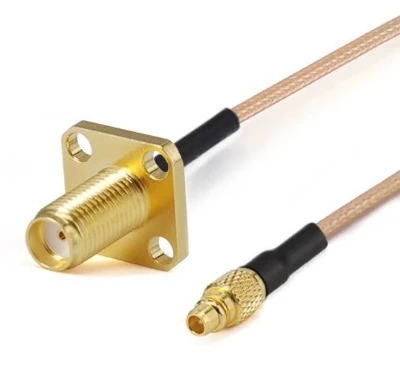

Frr 8- smffMMCXM-XXX |
SMA -naaras 4 reikäinen laippa |
Mmcx -uros |
DC -3 GHz |
1.30 |
|
|

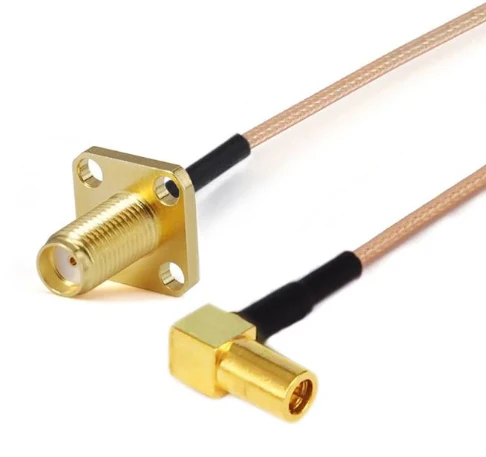

Frr 8- smffssmbwf-xxx |
SMA -naaras 4 reikäinen laippa |
Ssmb -naispuolinen oikea kulma |
DC -3 GHz |
1.30 |
|
|

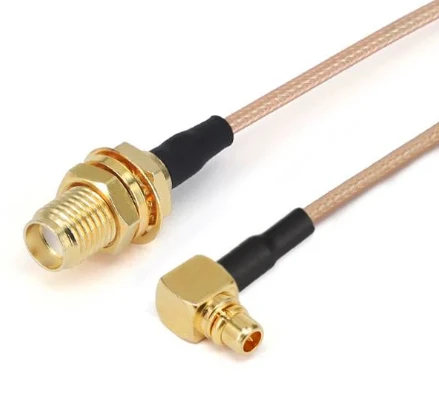

FRR 8- SmyfMMCXWM-XXX |
SMA: n naispuolinen laipio -vuori |
MMCX -urospuolinen oikea kulma |
DC -3 GHz |
1.30 |
|
|

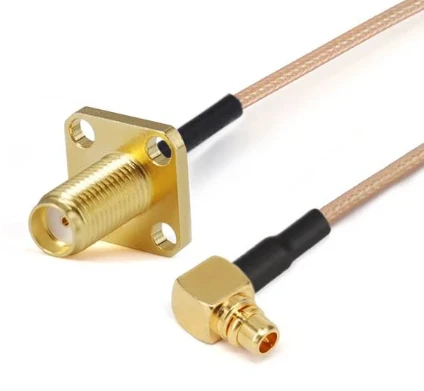

Frr 8- smffMMCXWM-XXX |
SMA -naaras 4 reikäinen laippa |
MMCX -urospuolinen oikea kulma |
DC -3 GHz |
1.30 |
